Пути эвакуации относятся к тем зонам здания, где фактическая геометрия имеет прямое значение для приёмки и последующей эксплуатации. Проектом может быть предусмотрена нормативная ширина коридора, проёма, лестничного марша, площадки или прохода, но в процессе строительства эти габариты могут измениться из-за отделки, инженерных коробов, дверных блоков, оборудования, кабельных трасс, шкафов, декоративных элементов или локальных строительных отклонений. На чертеже путь эвакуации остается корректным, а на объекте фактический проход может стать уже, сложнее или менее предсказуемым для проверки.
Основная проблема возникает перед сдачей объекта, когда большинство работ уже завершено. Если на этом этапе выявляется несоответствие габаритов, исправление затрагивает отделку, двери, перегородки, инженерные системы и иногда уже смонтированное оборудование. Поэтому проверять пути эвакуации целесообразно не только в финальной приёмке, но и на промежуточных этапах, пока фактическую геометрию еще можно корректировать без масштабных переделок.
Почему проектные габариты не всегда сохраняются в факте
Путь эвакуации в проекте задается как геометрически понятный коридор: ширина, высота, направление движения, открывание дверей, отсутствие препятствий, доступность лестниц и выходов. Но на площадке этот коридор формируется из множества решений разных разделов. Архитектурная перегородка задает одну границу, инженерный короб может уменьшить полезную ширину, дверной блок добавляет свои габариты, отделка забирает несколько сантиметров, оборудование или шкафы могут появиться в зоне прохода, а фактическое отклонение стены дополнительно меняет расчетную картину.
Такие изменения редко происходят одновременно. Они накапливаются по мере выполнения работ. Сначала возводится перегородка, затем монтируются инженерные системы, затем выполняется зашивка, устанавливаются двери, отделка, навигация, оборудование. Каждый отдельный элемент может быть установлен в пределах локального допуска, но суммарно путь эвакуации начинает отличаться от проектного решения.
Особенно чувствительны зоны коридоров, лестничных клеток, выходов из помещений с массовым пребыванием, технических проходов, эвакуационных дверей, тамбуров, холлов и мест поворота потока. Здесь важно не только измерить один размер в одной точке, а понять, сохраняется ли требуемый габарит по всей траектории движения.
Что происходит в текущем процессе без AR
Традиционная проверка путей эвакуации выполняется по проектной документации, фактическим измерениям, визуальному осмотру и требованиям противопожарных норм. Инженер или специалист по пожарной безопасности проходит по объекту, измеряет ширины, проверяет открывание дверей, оценивает наличие препятствий и сопоставляет результат с проектом.
Этот процесс необходим, но у него есть ограничение: он фиксирует отдельные фактические размеры, а не всегда показывает их связь с проектной моделью и будущими зонами риска. Например, проход может соответствовать размеру в одном месте, но сужаться дальше из-за инженерного шкафа или выступающего короба. Или дверь может быть установлена корректно сама по себе, но её фактическое положение относительно стены и оборудования создает конфликт с эвакуационным маршрутом.
Без пространственного сопоставления проектной модели и фактической сцены часть проблем выявляется поздно. На финальной стадии участники уже работают не с вопросом «как правильно выполнить», а с вопросом «как исправить уже выполненное». Это меняет экономику решения: даже небольшое смещение или лишний элемент в зоне прохода может привести к демонтажу, переделке отделки или пересогласованию.
Как AR помогает проверять эвакуационные габариты
Дополненная реальность позволяет вывести проектную геометрию путей эвакуации непосредственно в фактическое пространство здания. Инженер видит, где по проекту проходит эвакуационный коридор, какие габариты должны быть сохранены, где расположены проёмы, двери, лестничные марши, повороты и потенциальные зоны сужения. Это позволяет проверять не только отдельный размер рулеткой, но и общий пространственный контур пути.
После привязки модели к объекту проектные элементы накладываются на реальную сцену. Если фактическая перегородка смещена, короб заходит в габарит прохода, дверь установлена с отклонением или оборудование размещено в зоне движения, это становится видно на месте. При необходимости инженер может дополнительно измерить расстояние, зазор или ширину прохода в конкретной точке.
AR особенно полезна для предварительной проверки до финальной сдачи. На этапе, когда отделка еще не завершена или оборудование не установлено окончательно, можно увидеть, где будущий путь эвакуации окажется под риском. Это позволяет заранее скорректировать расположение элементов, не доводя проблему до замечаний приемочной комиссии.
Практический сценарий проверки перед сдачей
Работа начинается с подготовки фрагмента модели, в котором выделены эвакуационные зоны: коридоры, лестничные клетки, двери, холлы, тамбуры, выходы, зоны поворота и участки возможного сужения. На объекте инженер открывает модель, выполняет привязку к помещению или участку этажа и проходит по маршруту эвакуации.
Сначала проверяется совпадение модели с фактическим объектом по основным ориентирам: стенам, проёмам, лестницам, дверям и конструктивным элементам. Затем выполняется последовательная проверка габаритов. Инженер смотрит, не заходит ли фактический элемент в проектный проход, не сужает ли его инженерный короб, не конфликтует ли дверь с траекторией движения, не выступает ли оборудование в зону эвакуации.
Если обнаруживается сужение, оно фиксируется как зона риска. Дальше выполняется уточняющее измерение и определяется причина: отклонение перегородки, изменение отделки, неверное положение двери, инженерный элемент или оборудование, установленное не в проектной зоне. Такая фиксация позволяет быстрее передать задачу ответственному подрядчику и понять, требуется ли корректировка до официальной сдачи.
Как это работает в GIP VISION
Для проверки путей эвакуации в GIP VISION можно показать заранее подготовленную геометрию проходов, дверей и зон, которые должны оставаться свободными. Прозрачность и встроенная линейка помогают выявить место для дополнительного измерения, но приложение не выполняет автоматическую проверку соответствия пожарным нормам.

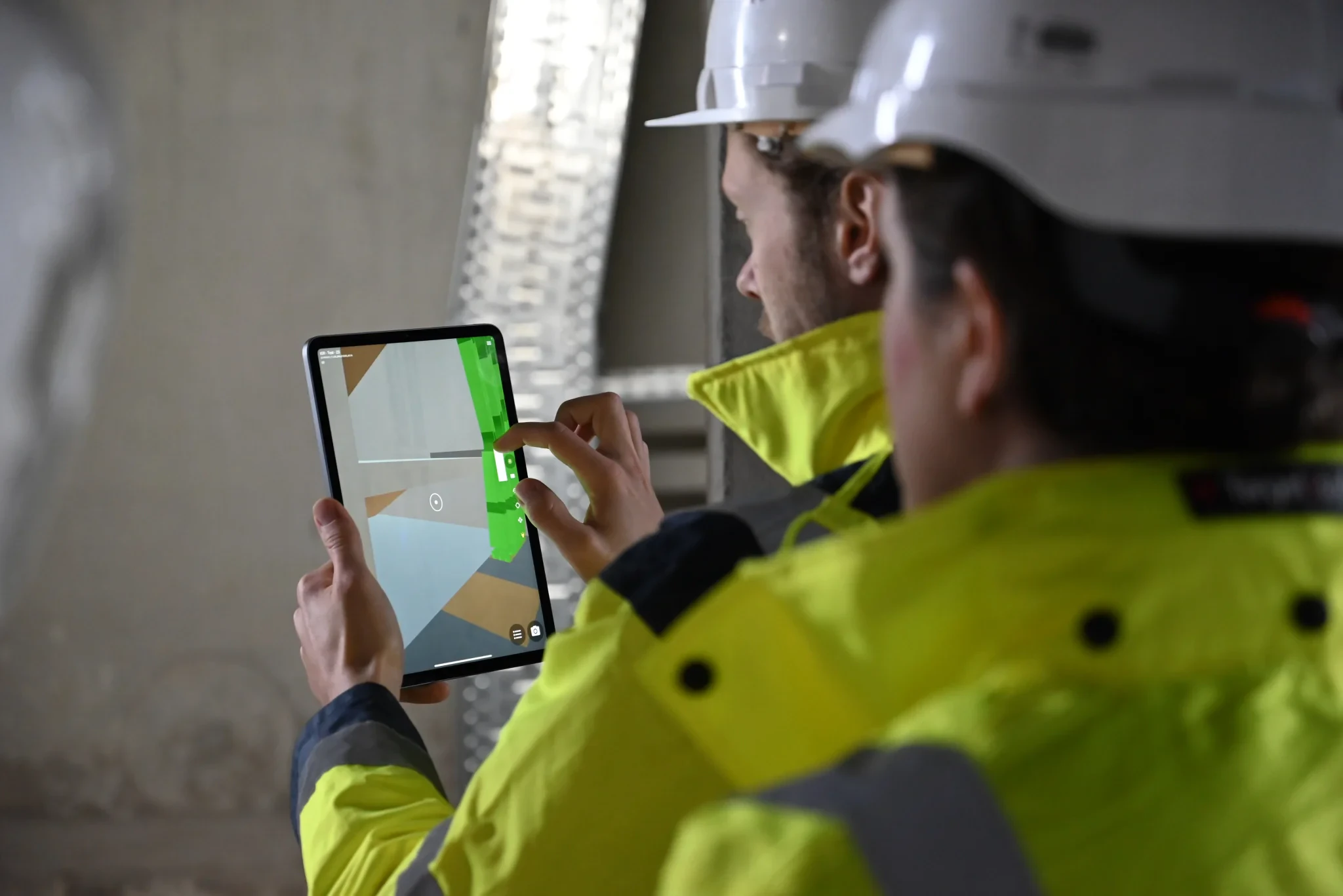

Для проверки путей эвакуации это означает, что инженер может вывести в AR архитектурный фрагмент этажа или конкретную зону эвакуационного маршрута. Режим прозрачности помогает видеть проектные границы и фактические элементы одновременно. Встроенная линейка позволяет уточнять расстояния в местах сужения, около дверей, коробов, перегородок и оборудования. Если модель подготовлена корректно, проверка становится понятной не только специалисту по BIM, но и инженеру строительного контроля, технадзору, пожарному консультанту и представителю заказчика.
GIP VISION не заменяет нормативную проверку, пожарно-техническое обследование, официальную экспертизу или решение ответственного специалиста по пожарной безопасности. Его задача — дать полевой инструмент раннего выявления пространственных расхождений. Приложение помогает увидеть, где фактическое состояние объекта может повлиять на эвакуационные габариты, и направить дальнейшую проверку в конкретную зону.
Вывод
Проверка путей эвакуации требует не только чтения проектной документации и финальных замеров, но и контроля фактической геометрии объекта до сдачи. Небольшие отклонения перегородок, дверей, коробов, отделки или оборудования могут суммарно повлиять на ширину и удобство эвакуационного маршрута.
Дополненная реальность позволяет сопоставить проектную модель с фактическим пространством и увидеть зоны риска до того, как они станут замечаниями приёмки. В таком сценарии GIP VISION используется как инструмент предварительного полевого контроля: он помогает проверить, сохраняются ли проектные габариты путей эвакуации в реальном здании, и заранее определить участки, требующие дополнительного измерения или корректировки.
