Неучтенные инженерные сети на строительной площадке чаще всего становятся проблемой не в момент их обнаружения, а в момент согласования последствий. Подрядчик видит препятствие, проектировщик должен оценить влияние на решение, заказчик хочет понять, почему возникает дополнительная работа, а генподрядчик пытается удержать сроки и бюджет. Если ситуация объясняется только фотографиями, устными комментариями и фрагментами чертежей, обоснование быстро переходит в спор: действительно ли сеть мешает, можно ли было предусмотреть её заранее, является ли изменение необходимым и кто должен оплачивать корректировку.
Для таких ситуаций важно не просто зафиксировать наличие неучтенной сети, а показать её влияние на проектное решение. Если фактический трубопровод, кабельный лоток, вентиляционный короб или старая трасса находится в зоне будущего монтажа, это должно быть видно в пространстве: где проходит проектная система, где находится фактическое препятствие, какой участок конфликтует и почему без изменения решения продолжать работы нельзя. Дополненная реальность позволяет перевести этот спор из плоскости объяснений в плоскость визуального сопоставления.
Почему неучтенные сети становятся источником конфликтов

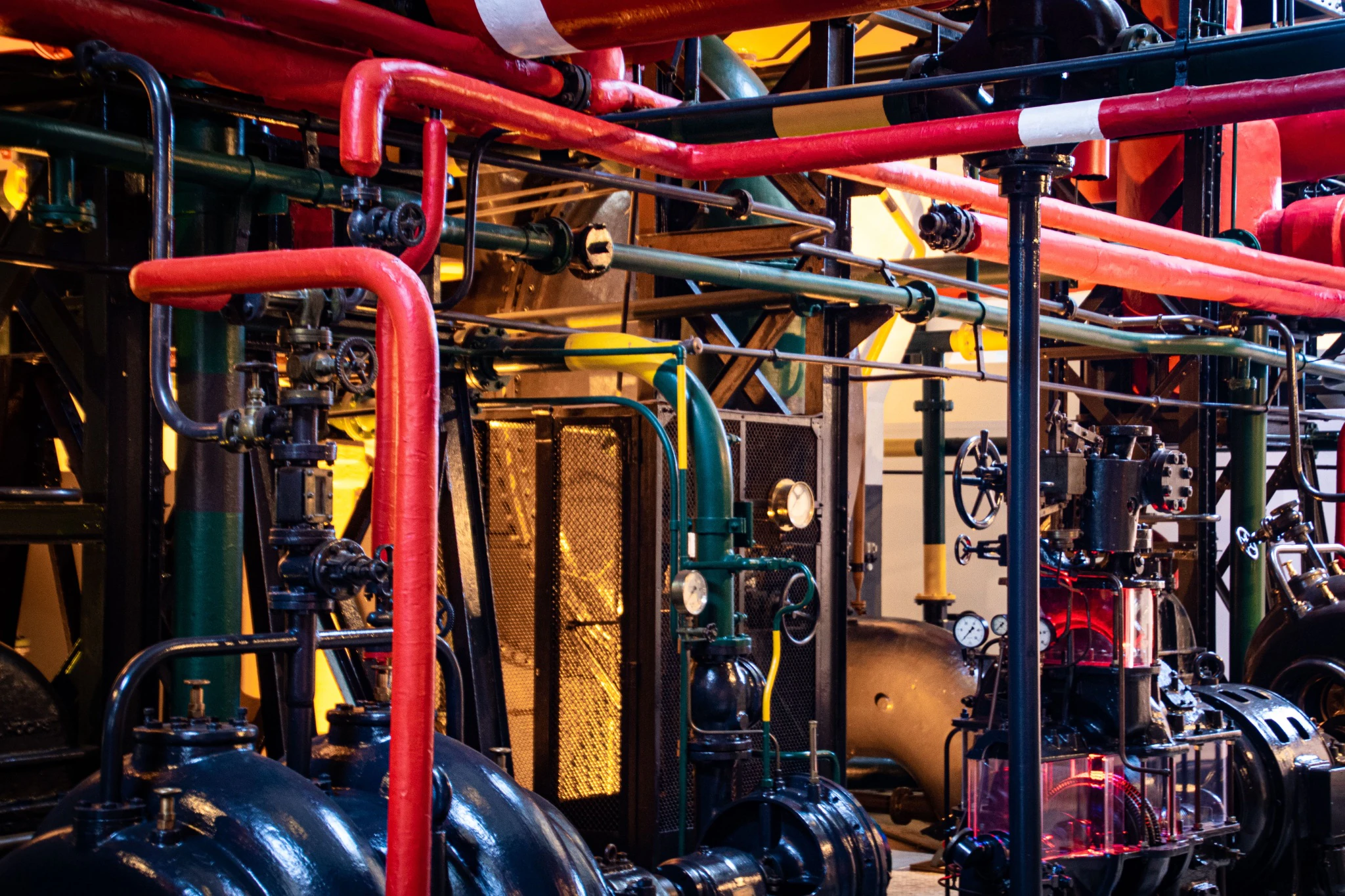

Неучтенные сети чаще возникают на реконструкции, в действующих зданиях, на промышленных объектах, в исторической застройке и на площадках, где исполнительная документация по существующим системам неполная или устаревшая. В проектной модели может быть предусмотрен чистый монтажный коридор, но на объекте в этом месте оказывается действующий трубопровод, кабельная трасса, вентиляционный канал, дренаж, скрытая закладная или ранее выполненная система.
С технической точки зрения проблема понятна: фактическая сеть занимает пространство, которое должно было использоваться новым проектным решением. Но с управленческой точки зрения возникает вопрос доказательства. Заказчик видит запрос на дополнительные работы, но не всегда понимает, почему нельзя выполнить монтаж по исходному проекту. Подрядчик может показать фотографию препятствия, но фотография не объясняет, как оно связано с проектной трассой. Проектировщик может подготовить схему обхода, но до этого нужно подтвердить, что изменение действительно необходимо.
Особенно конфликтными становятся ситуации, где сеть физически не мешает «на глаз», но нарушает зону обслуживания, габарит оборудования, противопожарное расстояние, монтажный допуск или будущий доступ. В таких случаях простого фото недостаточно. Нужно показать связь между фактом и проектом.
Что происходит в текущем процессе без AR
Без дополненной реальности обоснование дополнительных работ обычно строится по цепочке: обнаружение препятствия, фотофиксация, описание проблемы, запрос проектировщику, анализ чертежей, подготовка схемы корректировки, согласование с заказчиком и выпуск решения. На каждом этапе участники работают с разными представлениями одной ситуации. У подрядчика — фотографии с площадки. У проектировщика — модель и чертежи. У заказчика — письмо с описанием и стоимостью дополнительных работ.
Такой процесс создает много места для неоднозначности. На фотографии может быть видно, что сеть существует, но не видно, почему она мешает именно этому проектному элементу. На чертеже может быть показана новая трасса, но не видно фактического препятствия. В письме может быть описан конфликт, но без пространственного подтверждения заказчик воспринимает его как дополнительное требование, а не как объективное ограничение площадки.
В результате согласование затягивается. Заказчик запрашивает дополнительные материалы, подрядчик делает новые фото, проектировщик готовит пояснения, инженерный контроль выходит на повторный осмотр. Если работы находятся на критическом пути, задержка согласования дополнительных работ может быть не менее опасной, чем сама техническая проблема.
Как AR помогает обосновать необходимость изменения
Дополненная реальность позволяет показать неучтенную сеть и проектное решение в одном пространстве. Инженер открывает проектную модель, размещает её на объекте и фиксирует участок, где фактическая сеть пересекается с проектной трассой, оборудованием, закладной, проходкой или зоной обслуживания. В результате заказчик видит не просто препятствие, а причину изменения.
Такой формат особенно важен при обсуждении дополнительных работ. Если проектная модель накладывается на фактическую сцену в масштабе 1:1, становится видно, что новый воздуховод не проходит из-за существующей трубы, оборудование не встает в проектное положение, кабельный лоток занимает зону доступа, а проходка должна быть перенесена из-за ранее скрытой системы. Обоснование перестает быть текстовым и становится пространственным.
AR также помогает разделить реальные дополнительные работы и обычные монтажные корректировки. Иногда фактическое препятствие действительно требует проектного изменения. Иногда его можно обойти в пределах допустимого решения без отдельного согласования. Когда проект и факт видны в одной сцене, участникам проще определить, какой тип решения нужен: локальная корректировка, изменение трассы, новый узел, обследование существующей сети или полноценное дополнительное соглашение.
Практический сценарий на площадке
Работа начинается в момент обнаружения неучтенной сети. Инженер или представитель подрядчика открывает в приложении фрагмент проектной модели, относящийся к зоне конфликта: инженерную трассу, помещение, участок межпотолочного пространства, технологический узел или место установки оборудования. Затем выполняется пространственная привязка модели к фактическому объекту.
После привязки становится видно, где должен находиться проектный элемент и где фактически проходит неучтенная сеть. Инженер фиксирует AR-снимок, на котором показано наложение. При необходимости используется измерение: расстояние до препятствия, недостающий габарит, величина смещения, высотная отметка или ширина монтажного коридора.
Дальше материал передается проектировщику и заказчику. Проектировщик получает более точный исходный контекст для подготовки решения, а заказчик — визуальное подтверждение того, почему требуется изменение. Если нужно оформить дополнительные работы, AR-материал может использоваться как часть пояснительной базы: не вместо официальной документации, а как наглядное подтверждение фактического ограничения.
Как это работает в GIP VISION
В GIP VISION спорный участок можно зафиксировать вместе с IFC-моделью, измерением и комментарием, а затем оформить замечание или задачу проекта. Такой материал помогает обосновать техническую ситуацию, тогда как стоимость и договорный статус дополнительных работ согласуются по принятому в компании порядку.
Для обоснования дополнительных работ это означает, что команда может быстро подготовить визуальное сопоставление: проектный элемент, фактическая неучтенная сеть, зона конфликта и измерение отклонения. Режим прозрачности помогает видеть проектную геометрию поверх реального пространства, а встроенная линейка позволяет уточнить, почему исходное решение не может быть выполнено без изменения.
GIP VISION не заменяет обследование существующих сетей, проектное решение, исполнительную документацию и договорную процедуру согласования дополнительных работ. Его роль — усилить техническое обоснование. Приложение помогает показать заказчику, что дополнительная работа возникла не как произвольное требование подрядчика, а как следствие фактического ограничения, выявленного на объекте.
Что получает заказчик и проектная команда
Для заказчика основной эффект — снижение неопределенности. Вместо набора фотографий и пояснений он получает понятную пространственную картину: проектное решение и фактическая сеть находятся в одном кадре. Это упрощает оценку необходимости дополнительных работ и снижает риск необоснованного отказа или затяжного согласования.
Для проектировщика AR-фиксация дает более качественные исходные данные. Можно быстрее понять, где именно находится препятствие, как оно влияет на проектную трассу и какой вариант корректировки возможен. Это сокращает количество повторных запросов на площадку и уменьшает риск подготовить решение, которое снова не встанет в фактическое пространство.
Для подрядчика такой формат помогает защищать техническую позицию. Если препятствие действительно не было учтено в проекте или исполнительной документации, его можно показать не общими словами, а через привязку к модели. Это делает коммуникацию более предметной и уменьшает конфликтность обсуждения стоимости и сроков.
Вывод
Неучтенные сети становятся причиной дополнительных работ не сами по себе, а тогда, когда они влияют на проектное решение, монтажный коридор, зону обслуживания или возможность установки оборудования. Чтобы обосновать необходимость изменений, недостаточно показать фотографию препятствия. Нужно показать его связь с проектом.
Дополненная реальность позволяет выполнить такое сопоставление прямо на площадке. Проектная IFC-модель накладывается на фактическое пространство, инженер фиксирует конфликт и показывает заказчику, почему исходное решение требует корректировки. В таком сценарии GIP VISION используется как инструмент технического обоснования: он помогает перевести спор о дополнительных работах из устных объяснений в наглядную проектно-фактическую сцену.
