Текст статьи
Авторский надзор в строительстве всегда связан с одной и той же проблемой: проектировщик должен оценивать фактическое выполнение работ на объекте, но не всегда находится на площадке в момент возникновения вопроса. В результате часть решений принимается по фотографиям, сообщениям, видеозвонкам, фрагментам чертежей и устным пояснениям от подрядчика. Такой процесс работает, пока вопрос простой. Но если речь идет о пространственном положении инженерной системы, закладной детали, проёма, оборудования или узла примыкания, обычной фотографии часто недостаточно.
Основная сложность удаленного авторского надзора заключается не в передаче изображения, а в потере проектного контекста. Проектировщик видит участок объекта, но не всегда видит, где именно относительно BIM-модели должен находиться элемент, какая проектная отметка заложена, есть ли смещение, какой узел попал в кадр и какие смежные системы рядом. Поэтому удаленная проверка часто превращается в серию уточнений: откуда снято, в какую сторону смотрим, какой это этаж, какая ось, что уже смонтировано, а что еще нет.
Почему обычных фото и видео часто недостаточно
Фотография с площадки фиксирует факт, но не всегда фиксирует координатную логику. На снимке может быть видно, что воздуховод, лоток, закладная или отверстие находятся в определенном месте, но без наложения проектной геометрии трудно понять, правильно ли это место выбрано. Проектировщику приходится мысленно совмещать фотографию с чертежом, разрезом или BIM-моделью. Если участок сложный, такой анализ занимает время и оставляет пространство для неоднозначной интерпретации.
Видеосвязь частично решает эту проблему, но не устраняет её полностью. Инженер на площадке показывает участок в реальном времени, проектировщик задает вопросы, просит повернуть камеру, подойти ближе, снять с другой стороны, приложить рулетку или показать соседний элемент. Но и в этом случае проектная модель остается отдельно от видеопотока. Участники обсуждают объект по переданному кадру, а не по совмещенной проектно-фактической сцене.
Особенно сложно вести удаленный надзор в насыщенных инженерных зонах: ИТП, венткамерах, коридорах с межпотолочными трассами, технических этажах, шахтах, зонах фасадных примыканий и промышленных узлах. В таких местах вопрос редко сводится к одному элементу. Нужно понимать, как фактическое положение связано с проектной трассой, соседними системами, будущими работами и обслуживанием.
Как AR меняет формат удаленного авторского надзора
Дополненная реальность позволяет фиксировать не просто отдельную фотографию объекта, а сцену, где проектная модель совмещена с фактическим пространством. Для ГИПа или проектировщика это принципиально другой уровень информации: в кадре видно не только то, что уже смонтировано, но и то, как это должно было быть расположено по проекту.
Когда инженер на площадке открывает модель в AR, выполняет привязку и показывает участок через камеру, проектировщик получает визуальное сопоставление. Если элемент смещен, отклонение видно относительно модели. Если будущая трасса еще не смонтирована, можно проверить, останется ли место для её установки. Если подрядчик предлагает изменить решение, проектировщик видит, как это изменение повлияет на соседние элементы и общую геометрию.
Такой подход снижает зависимость от устных пояснений. Вместо фразы «труба немного ушла вправо» участники видят, насколько она ушла относительно проектной модели. Вместо спора по скриншоту можно показать реальное помещение с наложенным проектом. Это не заменяет официальные процедуры авторского надзора, но делает первичную оценку более предметной и ускоряет принятие решения.
Практический сценарий удаленной проверки

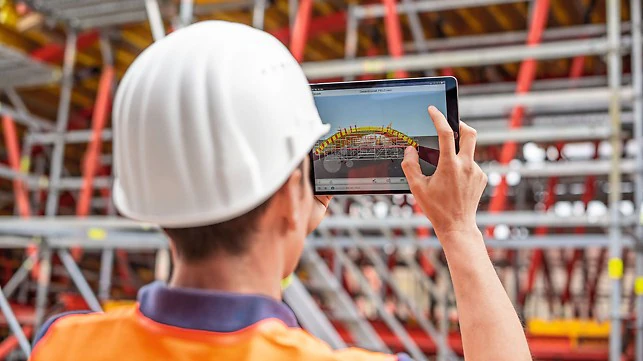

Типовой сценарий начинается с того, что на площадке возникает вопрос: элемент установлен не так, как ожидалось, подрядчик предлагает изменить трассу, обнаружена неучтенная конструкция или требуется согласовать узел до продолжения работ. Инженер открывает в GIP VISION соответствующий фрагмент модели, выполняет пространственную привязку, делает серию AR-снимков и добавляет комментарий к проверяемой зоне.
В таком материале проектировщик видит реальный объект и проектную модель одновременно. Например, можно показать, как проектный воздуховод должен пройти в межпотолочном пространстве, но фактически зона уже занята другой системой. Или как проектное отверстие не совпадает с выполненным проёмом. Или как закладная деталь смещена относительно будущей металлоконструкции. В каждом случае обсуждается не абстрактное отклонение, а конкретное несовпадение в пространстве.
Далее проектировщик может дать первичную оценку: требуется ли дополнительная инструментальная проверка, допустимо ли отклонение, нужно ли корректировать модель, можно ли согласовать обход или необходимо оформить замечание. Если вопрос требует официального решения, AR-снимок или другой материал фиксации становится исходным материалом для дальнейшего предписания, письма, замечания авторского надзора или обсуждения на координационном совещании.
Как это работает в GIP VISION
В GIP VISION материалы выездной проверки можно сохранить в трёх видах: обычный снимок с камеры, кадр с AR-наложением и изображение BIM-модели. Замечания, фотографии и комментарии остаются в проекте, поэтому проектировщик может изучить контекст удалённо и запросить уточнение по конкретному участку.
Для удаленного авторского надзора это означает, что инженер на объекте может подготовить понятный визуальный материал: открыть нужный фрагмент модели, совместить его с фактом, включить прозрачность при необходимости, показать отклонение и зафиксировать сцену на фото или AR-снимок. Проектировщик при этом получает не просто изображение площадки, а контекст, в котором видно проектное положение элементов.
GIP VISION в этом процессе не заменяет журнал авторского надзора, официальные замечания и проектные согласования. Приложение выступает как инструмент подготовки данных для принятия решения. Оно помогает ГИПу или проектировщику быстрее понять проблему, сократить количество уточняющих вопросов и точнее определить, требуется ли выезд на объект или вопрос можно закрыть удаленно.
Что меняется для проектной команды
Для проектной команды AR-снимки и связанные материалы дают более короткий путь от вопроса на площадке к инженерной оценке. Вместо нескольких сообщений с фотографиями, планами и пояснениями появляется единая визуальная сцена, в которой проект и факт находятся в одном кадре. Это особенно важно для ГИПа, который должен быстро оценить влияние отклонения на смежные разделы и дальнейшие работы.
Такой формат также повышает качество коммуникации с подрядчиком. Замечание становится менее субъективным: видно не только «что не так», но и «относительно чего не так». Если подрядчик предлагает изменение, проектировщик может оценить его в пространстве. Если требуется зафиксировать нарушение, его проще привязать к конкретному месту и проектному элементу.
При регулярном использовании AR-материалы могут стать частью рабочего процесса авторского надзора: быстрый осмотр по ключевым точкам, фиксация проблемных зон, предварительное согласование решений, подготовка вопросов к проектной группе и сокращение количества выездов по несложным ситуациям.
Вывод
Удаленный авторский надзор ограничен не качеством связи, а качеством передаваемого контекста. Обычная фотография показывает факт, но не всегда показывает его отношение к проектной модели. Видео помогает увидеть больше, но без наложения проекта оставляет часть решений на уровне интерпретации.
Дополненная реальность позволяет передавать проектировщику не просто изображение площадки, а совмещенную проектно-фактическую сцену. В таком сценарии GIP VISION используется как инструмент инженерной коммуникации между объектом и проектной командой: он помогает быстрее понять отклонение, точнее сформулировать замечание и принять решение без лишних итераций между площадкой и офисом.
