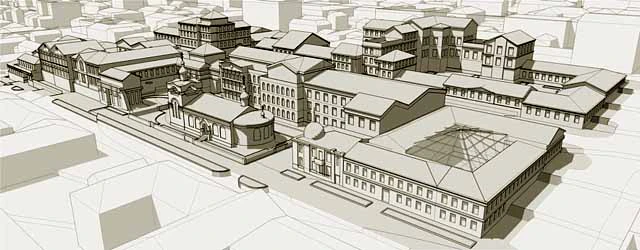

Реконструкция исторических зданий почти всегда сложнее нового строительства. Проектировщик и подрядчик работают не с чистой геометрией, а с уже существующим объектом: неровными стенами, нестандартными проёмами, скрытыми полостями, усилениями, поздними пристройками, старыми инженерными трассами и конструкциями, которые могли неоднократно изменяться за десятилетия эксплуатации. Даже при наличии обмеров и BIM-модели фактическое состояние здания часто содержит отклонения, которые становятся очевидны только на площадке.
Главная задача в таких проектах — аккуратно увязать новые инженерные системы с существующими стенами, перекрытиями, сводами, проёмами и декоративными элементами. Ошибка в обычном здании может привести к переделке. Ошибка в историческом объекте может затронуть охраняемые конструкции, ценные поверхности, несущие элементы или участки, где любое вмешательство требует отдельного согласования. Поэтому контроль проектных решений на месте должен быть максимально наглядным и ранним.
Почему реконструкция исторических зданий особенно чувствительна к ошибкам увязки
В новом строительстве проектная модель задает геометрию будущего объекта. В реконструкции модель часто является попыткой описать уже существующую, сложную и неидеальную геометрию. Стены могут быть не параллельны, толщина кладки может меняться по длине, отметки перекрытий могут отличаться от проектных, ниши и штрабы могут быть скрыты отделкой, а исторические слои — не полностью отражены в документации.
Инженерные системы при этом должны пройти через ограниченное пространство. Вентиляция, электрика, водоснабжение, пожаротушение, слаботочные сети, отопление и системы безопасности должны быть размещены так, чтобы не разрушить ценные элементы и не нарушить конструктивную устойчивость. На бумаге или в BIM-модели трасса может выглядеть допустимой, но на объекте выясняется, что стена имеет утолщение, рядом находится историческая кладка, проходка невозможна, а оборудование не помещается в выбранную нишу.
Еще одна особенность — высокая цена позднего обнаружения ошибки. Если конфликт выявляется уже после демонтажа, штрабления или монтажа, исправление может потребовать остановки работ, повторного обследования, проектной корректировки и согласований. Поэтому реконструкция требует инструментов, которые позволяют увидеть проектное решение непосредственно на существующем объекте до начала вмешательства.
Что происходит без AR-контроля
Без дополненной реальности увязка новых инженерных систем со старым зданием обычно выполняется через обмерные чертежи, лазерное сканирование, BIM-модель, планы, разрезы, выезды проектировщика и рабочие совещания на площадке. Эти методы необходимы, но у них есть ограничение: участникам нужно мысленно сопоставлять проектную геометрию с реальным пространством.
Например, проектировщик показывает трассу воздуховода на плане и разрезе. На объекте подрядчик видит старую стену, нишу, балку, перепад отметок и временно раскрытый участок кладки. Чтобы понять, пройдет ли трасса без конфликта, нужно сопоставить несколько источников информации. Чем сложнее объект, тем выше риск разночтений.
При реконструкции это особенно заметно в местах проходок, вертикальных шахт, технических помещений, чердаков, подвалов, межэтажных перекрытий и зон, где новые системы должны пройти рядом с историческими конструкциями. Если каждый участник по-своему интерпретирует чертеж, конфликт может быть выявлен слишком поздно.
Как AR помогает при увязке новых систем
Дополненная реальность позволяет вывести проектную BIM-геометрию поверх фактического исторического здания. Инженер видит не только чертеж, а проектное положение новой трассы, оборудования, проходки, воздуховода или лотка в реальном помещении. Это снижает нагрузку на пространственное воображение и помогает быстрее понять, где проект проходит нормально, а где есть риск конфликта.
Например, при проверке вентиляции можно увидеть, где воздуховод должен пройти относительно старой стены, арочного проёма или существующей балки. При проверке электрики — оценить трассу лотков и распределительных коробок в зоне, где нельзя повреждать декоративные поверхности. При размещении оборудования — понять, помещается ли оно в техническую нишу и остается ли доступ для обслуживания.
AR также полезна на этапе обсуждения решений с заказчиком, проектировщиком, реставраторами и подрядчиком. Вместо спора по плану участники видят проектную систему на самом объекте. Если трассу нужно изменить, причина становится очевидной: она пересекает фактическую кладку, попадает в запрещенную зону, конфликтует с существующим элементом или визуально нарушает пространство.
Практический сценарий на историческом объекте
Предположим, в реконструируемом здании нужно провести новые инженерные системы через зону старых кирпичных стен и сводчатых перекрытий. По проекту трасса должна пройти через технический коридор, затем подняться в вертикальную зону и выйти к помещению с ограничениями по вмешательству. До начала работ инженер открывает подготовленную IFC-модель, размещает её в AR и проверяет трассу непосредственно на объекте.
На экране видно, где проектный воздуховод или кабельный лоток проходит относительно фактической стены, где планируется отверстие, как трасса подходит к существующему проёму и остается ли доступ для монтажа. Если проектная геометрия попадает в участок исторической кладки, который нельзя нарушать, это можно зафиксировать до начала демонтажа. Если трасса проходит слишком близко к декоративному элементу, решение также выносится на корректировку заранее.
После уточнения проекта обновленный фрагмент модели снова проверяется на объекте. Такой цикл позволяет снижать количество решений «по месту» и переводит обсуждение из устных предположений в наглядную проверку: проектная геометрия видна прямо в существующем пространстве.
Как это работает в GIP VISION
При реконструкции в GIP VISION можно открывать локальные IFC-фрагменты новых систем, размещать их по проёму, углу или другому устойчивому ориентиру и настраивать прозрачность. Точность существующих конструкций и скрытых коммуникаций необходимо подтверждать обследованием и инструментальной съёмкой.
Для реконструкции исторических зданий это означает, что пользователь может загрузить подготовленный фрагмент новой инженерной системы и сопоставить его с фактическими стенами, проёмами, сводами, нишами или существующими коммуникациями. Режим прозрачности помогает видеть проектное положение системы и реальное основание одновременно. Встроенная линейка может использоваться для уточнения расстояний и габаритов при предварительной проверке.
GIP VISION в таком процессе не заменяет обследование, лазерное сканирование, реставрационные ограничения, проектные согласования и инструментальные измерения. Его задача — сделать проектную геометрию понятной на месте. Это особенно полезно там, где решение нельзя оценить только по чертежу: в старых стенах, сложных узлах, узких технических зонах и местах с ограниченным доступом.
Ограничения и требования к подготовке модели
Для исторических зданий особенно важна точность исходной геометрии. Если BIM-модель существующего объекта построена по неполным обмерам, а фактические стены имеют значительные отклонения, AR-визуализация не должна восприниматься как абсолютное доказательство. Сначала нужно понимать, на каких данных построена модель: лазерное сканирование, ручные обмеры, архивные чертежи, уточненная исполнительная съемка или их комбинация.
Также важно разделять проектируемые и существующие элементы. В AR-сцене пользователь должен понимать, что является новой инженерной системой, что относится к исторической конструкции, а что является условной моделью существующего состояния. Если все элементы отображаются одинаково, сцена становится трудной для анализа.
Отдельное внимание нужно уделить точке привязки. В историческом здании не всегда есть ровные поверхности и стандартные оси. Поэтому для проверки лучше выбирать устойчивые ориентиры: характерные проёмы, углы, колонны, лестничные элементы, несущие стены, раскрытые участки кладки или специально подготовленные точки. При сомнении нужно выполнять повторную привязку и проверять модель по нескольким ориентирам.
Где GIP VISION наиболее полезен при реконструкции
Наиболее очевидные сценарии — проверка проходок через существующие стены и перекрытия, трассировка инженерных систем в подвалах и чердаках, размещение оборудования в ограниченных технических помещениях, увязка новых лотков и воздуховодов с историческими конструкциями, проверка скрытых зон перед закрытием и обсуждение спорных проектных решений на месте.
Еще один важный сценарий — коммуникация между участниками. При реконструкции решения часто требуют согласования между проектировщиком, заказчиком, подрядчиком, реставраторами, технадзором и эксплуатацией. AR-сцена помогает обсуждать не абстрактный узел на чертеже, а конкретное место в здании. Это снижает риск неверного понимания и ускоряет принятие технических решений.
Для службы эксплуатации такая модель также может быть полезна после завершения работ. Если новые инженерные системы скрыты за отделкой или проходят в сложных исторических зонах, возможность визуально сопоставить их положение с помещением помогает при дальнейшем обслуживании. Но для этого важно, чтобы итоговая модель соответствовала фактическому положению смонтированных систем.
Вывод
Реконструкция исторических зданий требует особенно аккуратной увязки новых инженерных систем с существующими стенами, перекрытиями, проёмами и ценными элементами. Ошибка в таком объекте может привести не только к переделке, но и к повреждению конструкций или необходимости повторного согласования решений.
GIP VISION помогает перенести проектную IFC-модель в реальное пространство здания и проверить, как новая инженерная система соотносится со старой геометрией. В таком сценарии дополненная реальность не заменяет обследование и проектный контроль, но делает их более наглядными: участники видят проектное решение прямо на объекте и могут раньше выявить места, где трассу, проходку или оборудование нужно корректировать.
