Безопасность труда на строительной площадке зависит не только от инструктажей, СИЗ, нарядов-допусков и контроля соблюдения правил. Существенная часть рисков возникает из-за того, что участники работ не всегда одинаково понимают пространственную ситуацию: где проходит опасная зона, где будет работать техника, какие элементы еще не смонтированы, где находятся скрытые коммуникации, какие проходы должны оставаться свободными, где запланирован демонтаж, а где нельзя выполнять работы без дополнительного допуска.
Дополненная реальность может использоваться как инструмент визуального пояснения таких зон прямо на площадке. Она не заменяет HSE-регламенты, ответственных за безопасность, проект производства работ, ограждения, знаки, наряды-допуски и обязательные процедуры. Но AR помогает сделать проектные и организационные ограничения наглядными: показать их не только на схеме, а в реальном пространстве, где человек принимает решение и выполняет работу.
Почему обычных схем безопасности часто недостаточно
На строительных объектах зоны риска обычно отображаются в ППР, схемах организации работ, планах эвакуации, нарядах-допусках, временной разметке, ограждениях и инструкциях. Эти инструменты обязательны, но между документом и фактической площадкой всегда есть разрыв. Работник видит схему в бытовке или на планшете, а затем выходит в зону, где обстановка уже изменилась: появились материалы, техника, временные проходы, новые ограждения, открытые проёмы, смонтированные конструкции или демонтированные участки.
Особенно сложны зоны, где опасность неочевидна визуально. Например, под полом или в стене проходят скрытые коммуникации. Временный проезд техники пересекает маршрут рабочих. В зоне будущего монтажа еще нет физического элемента, но уже требуется ограничить доступ. Подъемный механизм будет работать по траектории, которую трудно представить по плоскому плану. На высоте пока нет постоянных ограждений, а временная схема меняется по этапам.
Если участник работ не видит пространственную границу риска, он полагается на память, устное объяснение или приблизительную разметку. Это увеличивает вероятность ошибки, особенно на больших объектах, при работе нескольких подрядчиков и при постоянном изменении строительной обстановки.
Где AR может быть полезна для HSE
Дополненная реальность полезна там, где риск связан с пространством. Это зоны работы грузоподъемной техники, маршруты перемещения людей и материалов, временные проходы, опасные зоны у открытых проёмов, места демонтажа, участки с действующими сетями, зоны ограниченного доступа, габариты будущих конструкций, временные ограждения и области, где требуется сохранить эксплуатационный проход.
AR позволяет показать такие элементы в масштабе объекта. Пользователь может увидеть, где должна проходить безопасная зона, где нельзя складировать материалы, где будет перемещаться техника, где находится скрытая трасса, где должен оставаться проход для эвакуации или обслуживания. Это особенно полезно при инструктаже перед началом работ на конкретном участке.
Важный сценарий — взаимодействие смежных подрядчиков. Один подрядчик может не видеть, что его складирование или временные работы попадают в зону движения другого подрядчика, будущий монтажный коридор или эвакуационный проход. AR помогает показать эту зону на месте, без долгого объяснения по схемам.
Визуализация опасных зон и временных ограничений
Опасная зона на чертеже не всегда воспринимается так же, как на площадке. Например, в проекте производства работ указан радиус работы крана, зона падения предметов, место установки временного ограждения или участок, куда запрещен доступ во время демонтажа. На объекте эти границы могут быть трудно читаемыми, особенно если физическая разметка еще не нанесена или временно нарушена.
С помощью AR можно вывести контур опасной зоны поверх фактической площадки. Инженер по охране труда, мастер или руководитель работ показывает бригаде, где проходит граница, какие проходы остаются разрешенными, где нельзя находиться во время операции и какие элементы должны быть защищены. Это делает инструктаж более предметным: участники видят не абстрактную зону на плане, а ограничение в том месте, где будут работать.
Такой подход особенно полезен для краткосрочных этапов: демонтаж, подъем крупного элемента, монтаж оборудования, устройство временного проёма, работы в зоне действующих коммуникаций, перенос маршрутов движения. Физические ограждения и знаки всё равно обязательны, но AR помогает заранее объяснить логику ограничений и проверить, правильно ли они размещены.
Скрытые коммуникации и предотвращение повреждений
Одна из опасных ситуаций на стройке — работа рядом со скрытыми сетями. Это могут быть временные электрические кабели, действующие инженерные коммуникации, подземные сети, скрытые трубопроводы, кабельные трассы, контуры заземления, системы пожаротушения или линии, оставшиеся от существующего объекта при реконструкции. Повреждение такой системы может привести к травме, остановке работ, аварии или нарушению эксплуатации.
AR может помочь визуализировать предполагаемое или исполнительное положение таких сетей на площадке. Перед земляными работами, сверлением, демонтажом, установкой анкеров или устройством проходок инженер видит, где по модели проходит скрытая трасса. Это не отменяет инструментальный поиск, шурфовку, отключения и допуски, но помогает заранее определить зону риска и объяснить её бригаде.
Особенно важно различать проектные и исполнительные данные. Для HSE нельзя полагаться только на проектное положение сети, если фактическое положение могло измениться. AR должна использоваться как визуальный ориентир, а критичные работы должны подтверждаться установленными процедурами безопасности.

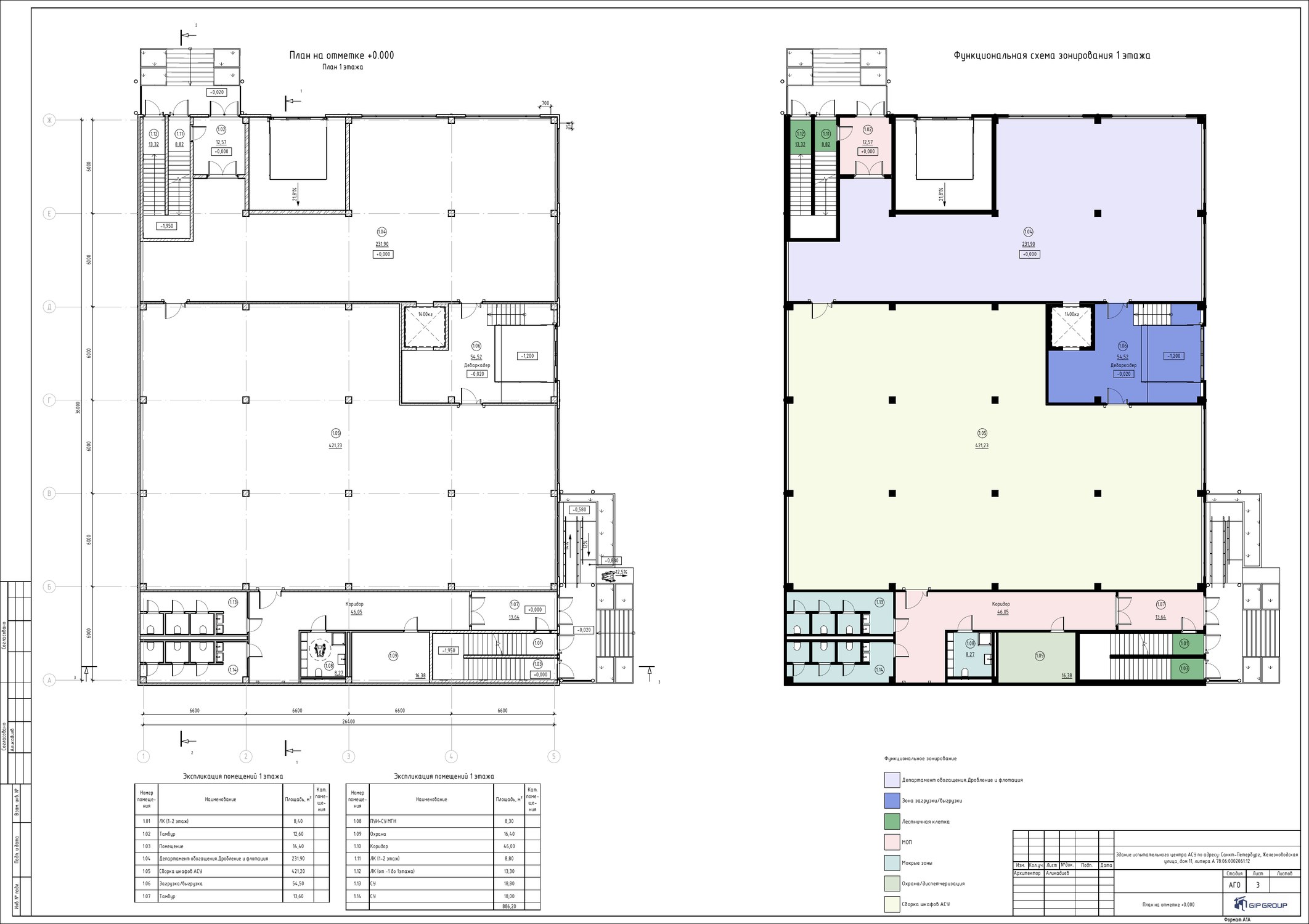

Проверка проходов, эвакуации и зон обслуживания
На стройке временные проходы часто меняются. Материалы складируются в коридорах, техника перекрывает маршруты, временные перегородки меняют схему движения, а часть проектных эвакуационных путей еще не завершена. При этом безопасность требует, чтобы проходы, выходы, зоны доступа к пожарному оборудованию, электрощитам, задвижкам, лестницам и временным пунктам безопасности оставались доступными.
AR позволяет показать проектные или временные габариты проходов непосредственно в реальном пространстве. Инженер может проверить, не заужен ли маршрут, не попала ли складская зона в проход, остается ли доступ к оборудованию, не перекрыта ли зона обслуживания. Такой визуальный контроль особенно полезен на объектах с плотным монтажом инженерных систем и большим количеством временных решений.
Если модель показывает, что проход должен оставаться свободным, а фактически он занят материалами, это становится понятным не только HSE-специалисту, но и подрядчику. Спор переходит из режима «по схеме здесь нельзя» в режим «вот фактическая зона, которую нужно освободить».
Инструктаж и коммуникация на площадке
HSE-инструктаж часто страдает от формальности. Работники подписывают документы, слушают общие требования, но не всегда связывают их с конкретным местом работы. AR может сделать инструктаж более прикладным: показать на участке, где находятся опасные зоны, какие маршруты использовать, какие элементы не трогать, где будет работать техника и где требуется дополнительный допуск.
Это особенно важно для новых сотрудников, субподрядчиков и временных бригад. Они не знают объект так же хорошо, как постоянная команда. Если им показать пространственные ограничения через AR, вероятность неверной интерпретации снижается. Для сложных операций можно заранее пройти маршрут, показать этапы и обозначить зоны, которые будут меняться в процессе работ.
AR также помогает при разборе инцидентов и потенциально опасных ситуаций. Если на площадке обнаружено нарушение, его можно показать в привязке к проектной или организационной модели: складирование попало в проход, техника зашла в запрещенную зону, временное ограждение установлено не по схеме, работы ведутся рядом со скрытой коммуникацией. Такой материал помогает быстрее объяснить проблему и принять корректирующие меры.
Как это работает в GIP VISION
В GIP VISION можно показать только заранее подготовленную IFC-геометрию опасных зон, маршрутов или скрытых сетей и сопоставить её с площадкой. В приложении нет отдельного модуля автоматического обнаружения HSE-рисков или проверки норм, поэтому AR используется лишь как наглядное дополнение к утверждённым мерам безопасности.
Для задач HSE это означает, что в GIP VISION можно использовать подготовленные IFC-фрагменты, в которых отображаются зоны работ, скрытые коммуникации, временные проходы, элементы ограждений, габариты оборудования, опасные участки или зоны доступа. Режим прозрачности помогает сопоставить такие элементы с фактической площадкой, а встроенная линейка может использоваться для предварительной оценки расстояний и габаритов.
Важно, что GIP VISION не заменяет систему охраны труда и промышленной безопасности. Приложение может помочь визуализировать ограничения и быстрее донести их до участников, но ответственность за допуски, ограждения, знаки, контроль работ, СИЗ, обучение и соблюдение нормативных требований остается в действующих HSE-процессах компании.
Требования к подготовке HSE-модели
Для использования AR в HSE модель должна быть максимально простой и однозначной. Пользователь должен быстро понять, что означает каждый элемент: опасная зона, разрешенный проход, запрещенная зона, скрытая сеть, временное ограждение, зона складирования, траектория техники или точка доступа. Сложная BIM-модель со всеми инженерными и строительными элементами может перегрузить сцену и снизить полезность.
Лучше готовить отдельные фрагменты под конкретные операции: демонтаж, земляные работы, подъем крупного элемента, работа рядом с действующей сетью, временная схема проходов, проверка эвакуационных маршрутов. Для каждой модели нужно указывать дату, зону, статус и период актуальности, потому что HSE-ограничения на стройке быстро меняются.
Также важно проверять данные перед использованием. Если временный проход изменился, сеть перенесена, зона работы техники смещена или ограждение переставлено, модель должна быть обновлена. Устаревшая HSE-модель опаснее её отсутствия, потому что создает ложное ощущение контроля.
Ограничения применения
AR не должна использоваться как единственный источник информации по безопасности. Камера, трекинг, освещение, пыль, движение техники и качество модели могут влиять на точность отображения. Для критичных работ необходимо применять утвержденные методы: наряды-допуски, отключения, инструментальный поиск коммуникаций, геодезию, физические ограждения, знаки, наблюдающих, регламенты предприятия и требования законодательства.
Дополненная реальность лучше всего работает как наглядный слой поверх существующих процедур. Она помогает объяснить, проверить и обсудить, но не заменяет обязательные меры защиты. Если AR-сцена показывает потенциальный риск, следующий шаг должен определяться HSE-регламентом: остановка работ, уточнение данных, установка ограждений, дополнительный инструктаж, инструментальная проверка или корректировка схемы.
Вывод
Дополненная реальность может повысить качество HSE-коммуникации на строительной площадке, потому что показывает опасные зоны, скрытые коммуникации, маршруты, габариты и временные ограничения прямо в реальном пространстве. Это помогает участникам лучше понимать, где находится риск, и быстрее согласовывать безопасный порядок работ.
GIP VISION может показывать подготовленные IFC-фрагменты с зонами, маршрутами или скрытыми сетями, но не обнаруживает опасности автоматически и не проверяет соблюдение HSE-требований. Такой AR-материал используется только вместе с физическими ограждениями, нарядами-допусками, инструктажами, инструментальным контролем и работой специалистов по охране труда.
