Префабрикация и модульное строительство снижают объем работ на площадке, но повышают требования к точности сборки. Если стеновая панель, объемный модуль, фасадный элемент, закладная деталь или инженерный выпуск приходят на объект с небольшим отклонением, это отклонение быстро передается на последующие операции. На заводе элемент может выглядеть корректно, в отдельности соответствовать чертежу и пройти входной контроль, но на площадке проблема проявляется уже при стыковке с соседними элементами, инженерными системами, монтажными узлами или несущим каркасом.
Для таких объектов особенно важно контролировать не только наличие элементов, но и их пространственное положение. Панель должна встать в проектную плоскость, модуль — попасть в нужные оси и отметки, закладные — совпасть с ответными деталями, проёмы — соответствовать будущим трассам и архитектурным решениям. Наложение 3D-модели в дополненной реальности помогает увидеть проектное положение элемента прямо на площадке и сравнить его с фактической сборкой до того, как ошибка будет закрыта следующими этапами.
Почему префаб и модульное строительство чувствительны к накоплению отклонений
В традиционном строительстве часть решений может корректироваться по месту. Это не всегда правильно, но на площадке часто остается определенный запас адаптации: подрезка, локальная доработка, корректировка трассы, изменение крепления, перенос отверстия или уточнение узла. В префабрикации такого запаса меньше. Элемент приходит готовым или почти готовым, и его геометрия должна совпасть с проектной схемой сборки.
Если первая панель установлена с небольшим смещением, соседняя может уже не встать в проектный стык. Если модуль ушел по высоте, нарушается геометрия этажного уровня. Если закладная не совпала с ответным элементом, требуется доработка, которая может повлиять на срок монтажа и качество узла. Если инженерные выпуски в модуле не совпали с проектными трассами здания, проблема переносится на подключение систем.
Особенность модульного строительства в том, что ошибки быстро становятся системными. Один неверно установленный элемент может повлиять на фасад, внутренние перегородки, инженерные подключения, герметичность стыков, пожарные отсечки, отделку и эксплуатационный доступ. Поэтому контроль должен выполняться не только после завершения сборки, но и в момент установки каждого критичного элемента.
Что происходит без визуального контроля 3D-модели
Без AR-контроля монтаж префаб-элементов обычно проверяется по разбивочным осям, отметкам, геодезии, монтажным схемам, чертежам узлов и визуальному осмотру. Эти методы остаются обязательными, но они не всегда быстро показывают, как отдельный элемент вписывается в общую проектную модель.
Например, панель может быть установлена по локальным отметкам, но её проём смещен относительно будущей инженерной трассы. Модуль может совпасть по одной стороне, но иметь поворот, который станет заметен только после установки соседнего блока. Фасадный элемент может попасть в плоскость, но нарушить модульную сетку или узел примыкания. На раннем этапе такие отклонения сложно увидеть без пространственного сопоставления.
Еще одна проблема — контроль скрытых зон. После установки следующей панели или модуля доступ к закладным, стыкам, креплениям и инженерным выпускам может быть ограничен. Если ошибка не зафиксирована до закрытия узла, её устранение становится сложнее и дороже.
Как наложение 3D-модели меняет процесс проверки
Дополненная реальность позволяет вывести проектную 3D-модель элемента или узла непосредственно в зону монтажа. Инженер видит, где должна находиться панель, как должны совпадать её границы, проёмы, закладные, стыки и инженерные выпуски. После фактической установки можно сравнить реальный элемент с проектной геометрией в масштабе 1:1.
Такой подход особенно полезен в момент предварительной установки, когда элемент еще можно корректировать. Если панель находится на монтажной позиции, но не закреплена окончательно, AR-сцена помогает оценить, совпадает ли она с проектным положением. Если виден поворот, смещение, уход по высоте или неправильное положение проёма, решение принимается до фиксации.
Для модульных зданий AR помогает проверять не только отдельный блок, но и стык между блоками. Можно оценить, совпадают ли проектные плоскости, не возникает ли накопленного смещения, правильно ли расположены инженерные подключения, не нарушена ли геометрия коридора, шахты или технической зоны. Это снижает риск ситуации, когда каждый модуль по отдельности приемлем, но вся сборка уходит от проектной логики.
Практический сценарий контроля префаб-панели
Предположим, на объект привезена партия стеновых панелей. Перед монтажом инженер открывает подготовленный IFC-фрагмент, где отображается конкретная зона, монтажные оси, проектное положение панели, соседние элементы, проёмы и закладные. После размещения модели в AR он сопоставляет проектную геометрию с фактической монтажной зоной.

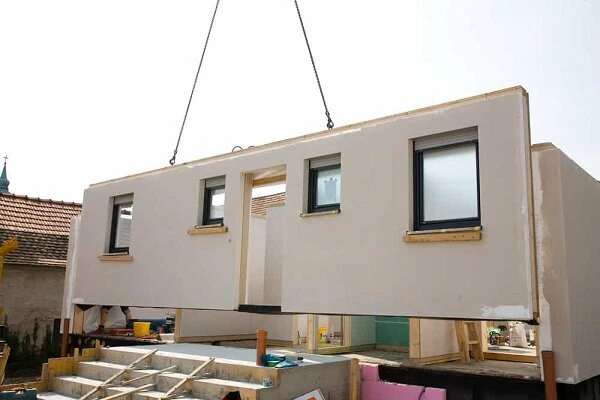

На этапе установки панель подается к месту, выставляется в проектное положение и временно фиксируется. Инженер с помощью AR проверяет, совпадает ли плоскость панели с моделью, не ушли ли края, правильно ли расположен проём, совпадают ли закладные детали и остается ли нужный зазор в стыке. Если расхождение видно сразу, монтажники могут скорректировать положение до окончательного крепления.
После фиксации выполняется повторная проверка. Если панель установлена корректно, результат можно использовать как дополнительное подтверждение для внутреннего контроля. Если выявлено отклонение, оно фиксируется до того, как узел будет закрыт соседним элементом или отделкой.
Практический сценарий контроля модульного здания
В модульном строительстве контроль чаще связан с общей геометрией сборки. Например, несколько объемных блоков должны образовать коридор, техническую шахту и помещения с точными стыками инженерных систем. После установки первого модуля его положение проверяется относительно проектной модели и строительных ориентиров. После установки второго модуля проверяется не только его собственное положение, но и стык с первым.
AR помогает увидеть, не появилась ли накопленная ошибка. Если каждый следующий модуль немного смещается, общее отклонение может стать заметным только через несколько блоков. Наложение модели позволяет контролировать это раньше: по проектной линии коридора, шахтам, проёмам, инженерным подключениям и фасадной сетке.
Особенно важно проверять узлы, которые потом трудно исправить: межмодульные стыки, пожарные отсечки, проходки инженерных систем, соединение стояков, закладные для фасада, места крепления лестниц, лифтовых узлов или технического оборудования.
Как это работает в GIP VISION
Для сборки префаб-элементов в GIP VISION можно открыть локальный фрагмент, разместить его по углу или виртуальному отрезку и сопоставить с фактической конструкцией при настроенной прозрачности. Встроенная линейка даёт предварительную оценку, а окончательная геометрия подтверждается монтажными и геодезическими измерениями.
Для контроля префаб-панелей и модульных зданий это означает, что в GIP VISION можно использовать подготовленные IFC-фрагменты монтажной зоны: проектное положение панелей, модулей, стыков, проёмов, закладных и инженерных выпусков. Режим прозрачности помогает видеть проектную геометрию поверх фактического монтажа, а встроенная линейка может использоваться для уточнения расстояний, зазоров и смещений.
При этом GIP VISION не заменяет геодезический контроль, нивелировку, исполнительную съемку и монтажные допуски. Приложение помогает быстрее увидеть пространственное расхождение и обсудить его на месте. Для окончательного решения критичные отклонения должны подтверждаться установленными методами контроля, особенно если речь идет о несущих элементах, монтажных допусках и ответственных стыках.
Требования к подготовке модели
Для AR-контроля префаб-элементов модель должна быть детализирована в тех местах, где принимаются монтажные решения. Если задача — проверить панель, в модели должны быть не только её общий контур, но и проёмы, закладные, стыковочные элементы, оси или соседний контекст. Если проверяется модуль, нужно включить зоны стыковки, инженерные выпуски, отверстия, примыкания и критичные габариты.
Модель не должна быть перегружена. Для монтажника или инженера на площадке не нужна вся информационная структура здания. Нужен фрагмент, который отвечает на конкретный вопрос: правильно ли установлен элемент и не создает ли он проблем для следующего этапа. Поэтому крупный объект лучше делить на монтажные зоны, секции, этажи, очереди или группы элементов.
Отдельно нужно контролировать версионность. В префабрикации изменения могут происходить на стыке проектирования, производства и монтажа. Если на заводе элемент был изготовлен по одной версии, а на площадке открыта другая модель, проверка будет некорректной. Поэтому перед использованием AR нужно убедиться, что IFC-фрагмент соответствует текущей утвержденной версии и фактически поставленным элементам.
Где AR особенно полезна
Наиболее полезные сценарии — входной контроль сложных элементов, предварительная проверка монтажной позиции, контроль до окончательной фиксации, проверка стыков, сопоставление инженерных выпусков, контроль фасадной сетки, проверка геометрии коридоров и шахт, а также фиксация отклонений до закрытия узлов.
Для серийного строительства ценность AR увеличивается за счет повторяемости. Если одна и та же панель или модуль используется многократно, методика проверки может быть стандартизирована. Инженер знает, какие элементы включать в модель, какие ориентиры использовать, какие допуски проверять и в какой момент монтажа выполнять контроль.
При этом важно не превращать AR в декоративное наложение модели. Проверка должна быть связана с конкретными критериями: положение элемента, плоскость, отметка, зазор, стык, совпадение проёмов, доступность подключения, отсутствие конфликта со смежными работами.
Вывод
Префаб-панели и модульные здания требуют точного контроля на каждом этапе сборки. Небольшое отклонение отдельного элемента может быстро перейти в системную проблему: нарушить стыки, инженерные подключения, фасадную сетку, геометрию помещений или последовательность монтажа.
GIP VISION помогает использовать наложение 3D-модели как инструмент полевого контроля: показать проектное положение элемента на площадке, сравнить его с фактической установкой и выявить расхождение до окончательной фиксации или закрытия узла. Для надежного результата AR-контроль должен сочетаться с геодезией, монтажными допусками и правильно подготовленными IFC-фрагментами, соответствующими текущей версии проекта.
