На строительной площадке проектная модель сама по себе не всегда отвечает на все вопросы монтажника, инженера или службы контроля качества. Даже если элемент точно отображается в BIM-модели, для выполнения работ часто требуется дополнительная информация: инструкция по монтажу, паспорт оборудования, схема подключения, регламент обслуживания, требования производителя, акт испытаний, сертификат, ссылка на чертеж узла или комментарий проектировщика. Если эти данные хранятся отдельно от модели, пользователь вынужден искать их в папках, PDF, переписке, СОД или у ответственного инженера.
Проблема усиливается на объектах с большим количеством оборудования и повторяющихся элементов. Вентиляционные установки, клапаны, насосы, шкафы автоматики, распределительные коробки, медицинские консоли, фасадные элементы, закладные детали и технологические узлы могут быть похожи визуально, но иметь разные параметры, разные паспорта, разные схемы подключения и разные требования к монтажу. Если в модели и СОД нет устойчивой связи между маркировкой элемента и комплектом документов, на площадке возникает риск работы «по похожему элементу», а не по фактической проектной позиции.
Почему документация должна быть связана с элементом через понятные идентификаторы
Традиционно инструкции, паспорта и схемы хранятся как отдельные файлы. Они могут находиться в СОД, в архиве проекта, в папке подрядчика, в письме поставщика или в комплекте исполнительной документации. Такой способ хранения формально достаточен, но он неудобен для полевой работы. Монтажник или инженер находится рядом с конкретным оборудованием, а нужная информация находится в отдельной информационной среде и требует поиска.
На практике это приводит к задержкам. Сотрудник видит элемент, но не знает, какой паспорт к нему относится. Открывает документацию, ищет марку, сверяет позицию, уточняет у инженера, проверяет чертеж и только после этого принимает решение. Если времени мало, часть решений принимается по опыту или по аналогии. В простых случаях это не создает серьезной проблемы, но на сложных инженерных системах ошибка может привести к неправильному подключению, нарушению требований производителя или последующей переделке.
В текущем рабочем процессе важно не обещать автоматическое открытие паспорта по нажатию на элемент, а заранее связать модель и СОД через понятные идентификаторы. Пользователь выбирает элемент в модели, видит его имя, GUID, тип или системную принадлежность и по этим данным быстро находит нужный материал в структуре проекта. Это особенно важно для элементов, которые требуют точного соблюдения монтажной последовательности, настройки, доступа к обслуживанию или проверки перед закрытием работ.
Что происходит без связи IFC-элемента и инструкции
Без такой связи BIM-модель и документация существуют параллельно. Модель показывает геометрию и положение элемента, а инструкция объясняет, как с ним работать. Между ними нет прямого перехода. Если инженер обнаружил клапан в AR-сцене, ему нужно отдельно найти паспорт клапана. Если монтажник видит оборудование, ему нужно определить марку, позицию и затем найти схему подключения. Если технадзор проверяет узел, ему нужно поднять чертежи и документы, чтобы понять, какие требования предъявляются к конкретному элементу.
Такой разрыв особенно заметен в приёмке и эксплуатации. После завершения строительства объект передается службе эксплуатации, и для каждого обслуживаемого элемента требуется быстрый доступ к паспортам, регламентам и данным производителя. Если эта информация не связана с моделью, эксплуатационная команда снова работает через поиск в документации. Цифровая модель в этом случае остается навигационным инструментом, но не становится полноценным носителем эксплуатационного контекста.
Кроме того, при отсутствии связи сложнее фиксировать ответственность. Если монтаж выполнен с нарушением инструкции, нужно доказать, какая инструкция применялась к данному элементу и была ли она доступна исполнителю. Когда элемент, замечание и документ сопоставлены через устойчивый идентификатор, цепочка становится понятнее: элемент — инструкция — проверка — замечание — устранение.
Как должна работать связь IFC-элемента с документацией
Правильная логика строится от конкретного элемента модели. У каждого IFC-элемента есть идентификатор, тип, имя, принадлежность к системе и положение в модели. На основании этих данных можно выстроить понятную связь с дополнительными материалами: PDF-инструкцией, паспортом, схемой подключения, регламентом обслуживания, фото, ссылкой на СОД или внутренний документ.
Для пользователя на площадке процесс должен быть простым. Он открывает модель в AR, выбирает интересующий элемент, сверяет его идентификатор и открывает соответствующий материал в СОД или другом утвержденном хранилище. Если это вентиляционный клапан, он видит паспорт, схему подключения, требования к доступу и инструкцию по монтажу. Если это насос, он получает паспорт оборудования, габариты обслуживания, схему обвязки и требования по установке. Если это закладная деталь, может быть доступен узел крепления, требования к сварке или ссылка на чертеж КМД.
Важно, чтобы привязка не превращала элемент в перегруженный архив. К элементу нужно прикладывать только те материалы, которые действительно помогают выполнить или проверить работу. Если к каждому объекту добавить десятки нерелевантных файлов, пользователь снова столкнется с информационным шумом. Поэтому документы должны быть структурированы по роли: монтаж, контроль, эксплуатация, поставка, гарантия.
Практический сценарий на площадке
Представим проверку технического помещения перед закрытием этапа. В помещении установлены насосы, запорная арматура, датчики, шкаф автоматики и участки трубопроводов. Инженер открывает модель в GIP VISION, совмещает её с фактическим помещением и выбирает конкретный элемент. Затем по его идентификатору вручную находит в СОД паспорт, схему подключения, монтажную инструкцию или регламент проверки.
Если возникает вопрос, правильно ли установлен элемент, не нужно возвращаться в офисный архив. Инженер сразу проверяет требования производителя и сопоставляет их с фактическим положением. Если нужно оформить замечание, оно формулируется предметно: не просто «нарушено подключение», а «фактическое подключение элемента не соответствует схеме, связанной с данной позицией». Это сокращает количество уточняющих итераций.
Другой сценарий — передача объекта эксплуатации. Служба эксплуатации открывает модель, выбирает оборудование, сверяет его идентификатор и находит паспорт или регламент обслуживания. В этом случае AR-модель становится не только инструментом приёмки, но и способом навигации по эксплуатационной документации. Пользователь видит элемент в реальном помещении и сразу понимает, какие документы к нему относятся.
Как это работает в GIP VISION

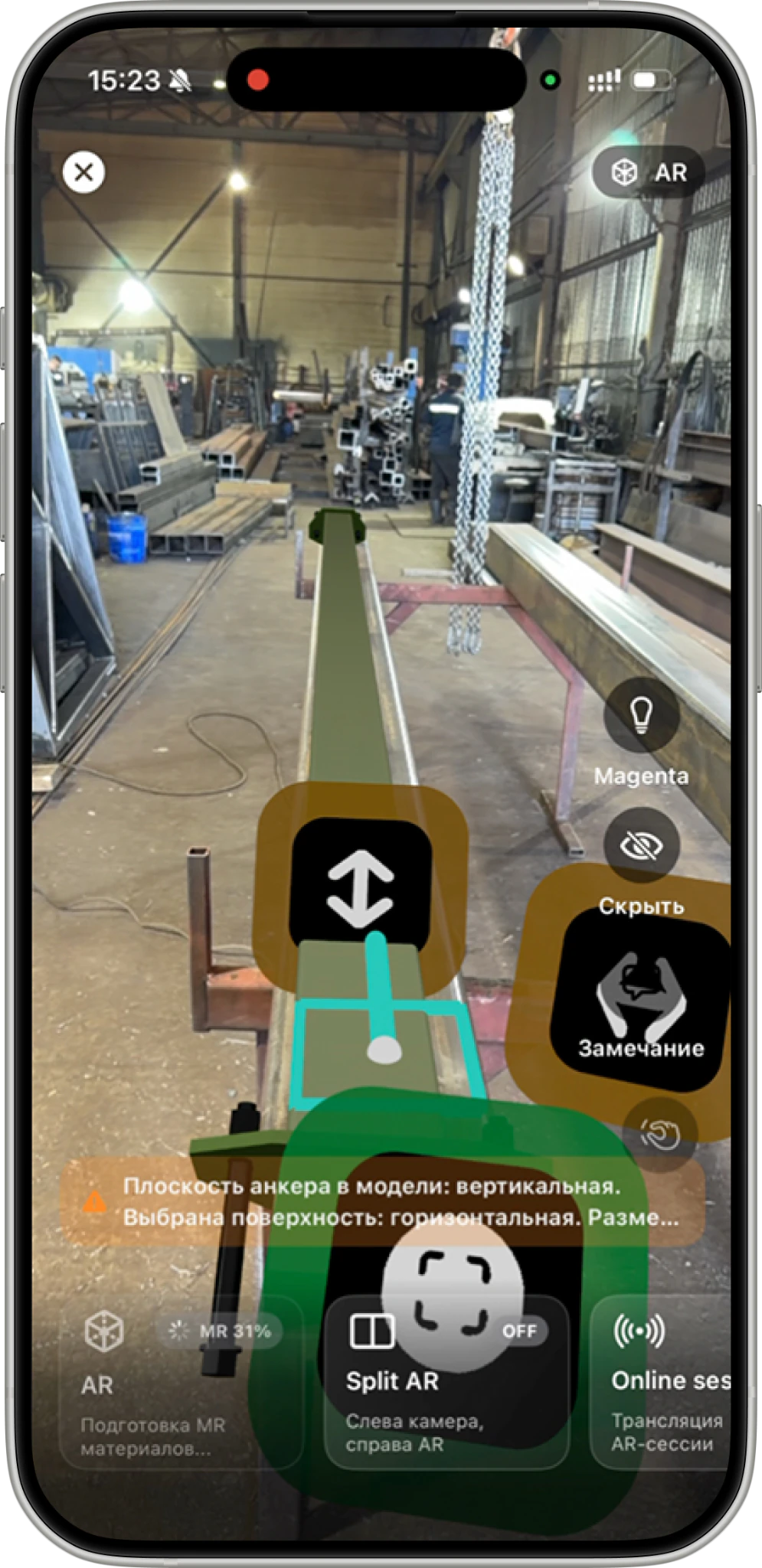

В GIP VISION инженер может выбрать IFC-элемент и посмотреть его имя, GUID и доступные свойства, а нужный паспорт или инструкцию найти в СОД по согласованному обозначению. Автоматическое открытие связанного документа по нажатию на элемент не заявлено, поэтому коды и названия нужно согласовать заранее.
Для работы с документацией это означает, что IFC-элемент должен рассматриваться не только как геометрический объект, но и как носитель понятного идентификатора. Если в модели сохранены имена элементов, GUID, типы и системная принадлежность, пользователь может сопоставить выбранный элемент с материалами в СОД, замечаниями, файлами и ссылками. Чем лучше подготовлена IFC-модель и структура СОД, тем проще сделать такую связь устойчивой и понятной.
GIP VISION не должен превращаться в склад всех документов проекта. Документы удобнее хранить и версионировать в СОД, а в AR-сцене использовать элемент, его свойства и замечание как точку навигации к нужной информации. Поэтому связь должна быть избирательной: к оборудованию — паспорт и инструкция, к обслуживаемому элементу — регламент доступа, к узлу — схема монтажа, к скрытой системе — фиксация и исполнительная информация. Тогда пользователь получает понятный путь к материалу по месту, а не ищет его в общем архиве.
Что важно предусмотреть при подготовке модели
Первое условие — стабильная идентификация элементов. Если один и тот же объект в разных версиях модели получает разные имена или теряет уникальный идентификатор, связь с документами будет нарушаться. Поэтому при подготовке IFC важно сохранять устойчивые ID, понятные названия и системную структуру.
Второе условие — очистка и структурирование документов. Паспорт оборудования, инструкция, схема подключения и регламент обслуживания должны быть названы так, чтобы их можно было однозначно связать с элементом. Если файлы называются случайно или хранятся без структуры, привязка быстро станет неуправляемой.
Третье условие — разделение по стадиям. Монтажнику нужна одна информация, технадзору — другая, эксплуатации — третья. Не всегда нужно показывать всем пользователям одинаковый набор документов. Например, монтажная инструкция важна на этапе строительства, а гарантийный паспорт и регламент обслуживания — на этапе эксплуатации.
Вывод
Связь инструкций, паспортов и схем с IFC-элементами через понятные идентификаторы делает BIM-модель более полезной на строительной площадке. Пользователь работает не с абстрактным архивом документации, а с конкретным элементом в реальном пространстве и сразу получает связанные с ним данные.
В GIP VISION такой подход позволяет объединить AR-проверку, свойства IFC-элемента, материалы СОД и фиксацию замечаний в одном рабочем процессе. Инженер выбирает элемент в модели, сопоставляет его с фактом и при необходимости сверяет его с подготовленными материалами. Это снижает риск работы с неправильным документом, ускоряет проверку и делает передачу данных между проектированием, строительством и эксплуатацией более предметной.
