Работа с BIM-моделью на строительной площадке отличается от работы с ней в проектной среде. В офисе инженер может открыть полную модель, включать и отключать разделы, пользоваться большим экраном, деревом элементов, видами, фильтрами и привычными инструментами навигации. На площадке сценарий другой: у пользователя в руках смартфон или планшет, ограниченное поле зрения, шум, освещение, необходимость быстро найти конкретный участок и проверить его относительно факта. Поэтому структура IFC-модели для AR должна быть подготовлена не только технически корректно, но и удобно для полевого использования.
Если модель загружена в приложение без предварительной логики слоев и группировки, пользователь получает избыточную сцену. На экране одновременно отображаются стены, перекрытия, инженерные системы, оборудование, арматура, кабельные лотки, воздуховоды, трубопроводы и элементы, которые не нужны для текущей проверки. В результате AR перестает помогать: модель закрывает реальный объект, инженер тратит время на поиск нужного элемента, а проверка превращается в борьбу с избыточной информацией.
Почему структура IFC важна именно для сценария дополненной реальности
IFC-модель может быть корректной с точки зрения передачи геометрии, но неудобной для работы на стройке. В проектной среде это частично компенсируется интерфейсом: можно создать вид, скрыть категории, отфильтровать элементы, выбрать систему, включить разрез. В мобильном сценарии дополненной реальности такой запас интерфейсных возможностей ограничен, поэтому значительная часть удобства должна быть заложена в подготовку модели.
На площадке пользователь чаще всего проверяет не весь объект, а конкретный сценарий: трассу воздуховодов в одном помещении, кабельные лотки в коридоре, закладные детали в зоне монолита, армирование перед бетонированием, фасадный узел или оборудование в техническом помещении. Если модель не разделена на логические слои, инженер вынужден работать с общим массивом элементов, где нужная система теряется среди лишней геометрии.
Проблема особенно заметна на смартфоне. Даже если модель отображается корректно, экран устройства не позволяет комфортно воспринимать сложную сцену целиком. Чем больше элементов включено одновременно, тем труднее оценить пространственное совпадение проекта и факта. Для AR важна не максимальная полнота модели, а управляемая видимость нужных элементов в конкретный момент проверки.
Что происходит при неподготовленной структуре модели
Если IFC выгружается «как есть», без настройки структуры, на площадке возникает несколько типовых проблем. Во-первых, элементы разных систем могут оказаться смешаны в одной группе или категории. Например, воздуховоды, трубопроводы и кабельные лотки видны одновременно, хотя инженер проверяет только один раздел. Во-вторых, в модель попадают вспомогательные элементы, которые нужны проектировщику, но не нужны монтажнику: оси, условные обозначения, лишние семейства, временные элементы, дубли, элементы оформления или невидимые в рабочем сценарии объекты.
В-третьих, чрезмерная детализация ухудшает читаемость. Для проверки трассы часто достаточно видеть геометрию воздуховода, основные узлы и элементы обслуживания. Если вместе с этим отображаются мелкие крепления, условные элементы, вспомогательные объекты и вложенные компоненты, пользователь теряет фокус. Сцена становится визуально плотной, а реальный монтаж за ней хуже читается.
Еще одна проблема — производительность. Чем больше элементов загружено и отображается, тем выше нагрузка на устройство. На площадке это проявляется не как абстрактная «тяжелая модель», а как задержки открытия, снижение плавности, перегрев устройства и неудобство при обходе. Поэтому структурирование модели влияет не только на фильтрацию, но и на устойчивость рабочего сценария.
Как должна строиться логика слоев для полевого контроля
Структура IFC-модели должна идти от сценариев использования, а не только от проектных разделов. На уровне проектной документации удобно делить модель по дисциплинам: АР, КЖ, КМ, ОВ, ВК, ЭОМ, СС, АПТ, ТХ. На стройплощадке этого деления может быть недостаточно. Инженеру часто нужно включить не весь раздел ОВ, а только магистральный воздуховод в конкретном коридоре; не весь раздел КЖ, а только арматурный каркас одного узла; не всю электрику, а лотки слаботочных систем на этаже.
Поэтому модель целесообразно готовить в нескольких уровнях логики. Первый уровень — раздел или система. Второй — зона объекта: этаж, секция, помещение, захватка, техническая зона. Третий — тип элементов: трасса, оборудование, закладные, отверстия, обслуживаемые элементы, крепления, ревизии. Такой подход позволяет на смартфоне быстро оставить только тот набор геометрии, который нужен для конкретной проверки.
Важно также сохранять понятные названия. Если в модели элементы названы внутренними кодами или неочевидными обозначениями, линейному персоналу трудно использовать фильтрацию. Название слоя или группы должно помогать пользователю понять, что он включает: «ОВ_3 этаж_коридор_магистраль», «СС_лотки_секция 2», «КЖ_армирование_пилон П-12», «ТХ_насосная_обвязка». Чем ближе структура к реальному сценарию на объекте, тем меньше времени уходит на навигацию.
Практический сценарий подготовки IFC перед загрузкой
Подготовку лучше начинать с выбора задачи. Если цель — проверить монтаж воздуховодов в одном межпотолочном пространстве, не нужно выгружать весь объект со всеми разделами. Следует подготовить фрагмент модели по нужной зоне, оставить воздуховоды, смежные критичные системы, строительные ориентиры и элементы, влияющие на монтаж. Всё, что не участвует в проверке, должно быть отключено или удалено из выгрузки.
Далее модель проверяется на читаемость. Пользователь на площадке должен сразу понять, что он видит: где стены, где проектная трасса, где обслуживаемые элементы, какие соседние системы могут создать конфликт. Если для понимания сцены нужно долго вращать модель или включать десятки групп, структура подготовлена неудачно.
После этого стоит проверить названия и атрибуты. Для AR-проверки важно, чтобы IFC-элемент был не просто геометрией, а понятным объектом: воздуховод, клапан, лоток, закладная, труба, оборудование, панель. Если в модели сохраняются свойства и имена элементов, инженеру проще связать увиденное в AR с проектной информацией и ответственным разделом.
Как это работает в GIP VISION

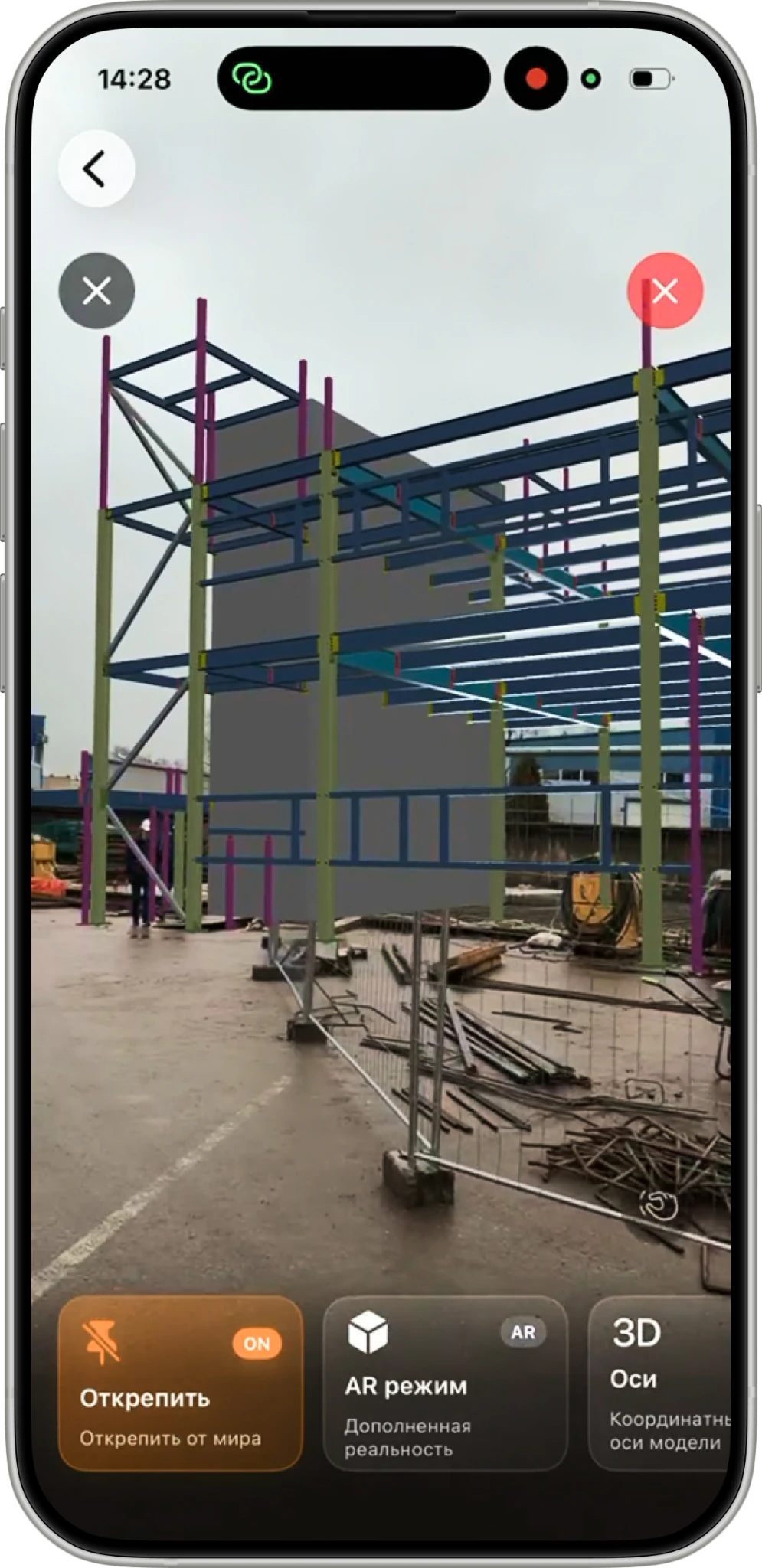

В мобильном GIP VISION можно фильтровать IFC-элементы, временно скрывать ненужную геометрию и просматривать свойства выбранного объекта. Удобство этих действий зависит от структуры исходной модели, поэтому разделы, зоны и понятные названия нужно подготовить до загрузки.
Для структуры IFC это означает, что качество подготовки модели напрямую влияет на удобство полевой проверки. Если модель заранее разделена на логические фрагменты и содержит только нужные элементы, пользователь быстрее открывает нужный сценарий, легче воспринимает геометрию в AR и меньше сталкивается с визуальным шумом. Режим прозрачности помогает сопоставлять проект и факт, но он не решает проблему избыточной модели, если в сцене одновременно присутствует слишком много ненужных элементов.
GIP VISION не подменяет BIM-координатора и не исправляет автоматически структуру исходной проектной модели. Приложение отображает и использует ту геометрию и данные, которые подготовлены для загрузки. Поэтому правильная настройка слоев IFC — это часть производственного процесса: перед выходом на площадку модель должна быть собрана так, чтобы инженер мог работать с ней на мобильном устройстве без лишней навигации.
Вывод
Для работы с IFC-моделью в AR важна не только корректная геометрия, но и структура отображения. На стройплощадке инженер проверяет конкретный участок, систему или узел, поэтому модель должна быть подготовлена под этот сценарий: разделена по зонам, системам и типам элементов, очищена от лишней геометрии и названа так, чтобы её мог использовать не только BIM-специалист, но и линейный персонал.
Правильно настроенная структура слоев снижает визуальный шум, ускоряет открытие нужного фрагмента и делает AR-проверку более предметной. В таком сценарии GIP VISION работает эффективнее: проектная модель не просто выводится на экран смартфона, а становится управляемым инструментом полевого контроля, где пользователь видит именно те элементы, которые нужны для текущей задачи.
