Монтаж тяжелых металлоконструкций требует точного совпадения проектной геометрии, фактических осей, монтажных отметок и отправочных марок. Ошибка на этом этапе редко остается локальной. Если колонна, балка, ферма, рама или узел усиления установлены с отклонением, это влияет на последующие элементы, болтовые соединения, сварные узлы, настилы, фасадные подсистемы, инженерные подвесы и технологическое оборудование. Чем крупнее конструкция, тем выше цена ошибки: переделка требует крана, повторной строповки, остановки смежных работ и дополнительного согласования.
Проблема соосности особенно характерна для объектов, где металлоконструкции монтируются поэтапно и связываются с ранее выполненным монолитом, закладными деталями или существующими конструкциями. Формально элемент может быть установлен по исполнительной схеме и закреплен в допустимых пределах, но при дальнейшем монтаже выясняется, что оси не совпадают, отправочная марка ориентирована неверно, отверстия не сходятся, а следующий элемент не садится в проектное положение без доработки.
Почему проверка КМ на площадке требует не только маркировки, но и пространственного контроля

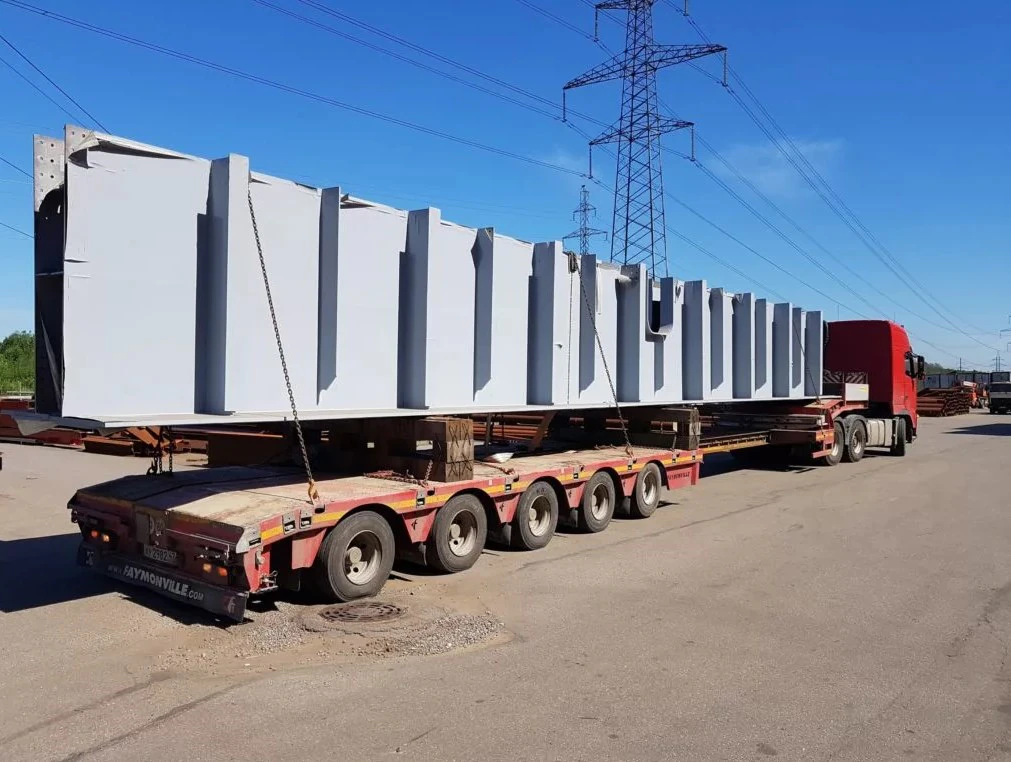

Отправочная марка сама по себе решает только часть задачи. Она помогает понять, какой элемент должен быть установлен в конкретном месте, но не гарантирует, что он установлен в правильной пространственной ориентации и соответствует проектной оси. На площадке тяжелые металлоконструкции часто похожи друг на друга по внешнему виду, особенно если это серийные балки, стойки, связи или элементы рам. Ошибка может возникнуть не только при выборе марки, но и при её развороте, посадке, смещении относительно оси или сопряжении с соседним элементом.
Соосность при этом является более сложным параметром, чем обычное положение в плане. Нужно учитывать проектные оси, высотные отметки, положение монтажных отверстий, ориентацию полок, направление связей, посадку на закладные, сопряжение с колоннами и общую геометрию каркаса. Если проверка выполняется только по чертежу и визуальному осмотру, инженер видит отдельный элемент, но не всегда видит, как он работает в системе будущего каркаса.
На практике ошибка часто становится заметна только при установке следующего элемента. Например, балка уже закреплена, но связь не встает в отверстия; колонна выставлена, но верхний узел уходит от проектной оси; отправочная марка смонтирована на своем месте, но развернута не той стороной; участок усиления проёма не совпадает с фактической геометрией монолита. Все это лучше выявлять до окончательного закрепления конструкции и перехода к следующему монтажному этапу.
Что происходит в текущем процессе без AR
В традиционном процессе контроль КМ строится через монтажные схемы, ведомости отправочных марок, чертежи КМД, исполнительную геодезию и визуальную проверку. Эти инструменты остаются обязательными, но между ними и фактическим монтажом есть операционный разрыв. Инженеру нужно быстро понять, какой элемент находится перед ним, где он должен стоять, как он должен быть ориентирован и как его положение повлияет на соседние элементы.
Если объект насыщен металлоконструкциями, проверка становится трудоемкой. Нужно сопоставлять маркировку на элементе с чертежом, проверять расположение относительно осей, смотреть узлы сопряжения, уточнять отметки, а затем отдельно оценивать фактическую посадку. При этом монтажная бригада работает в условиях ограниченного времени: кран, стропальщики и смежные работы не позволяют долго держать элемент в подвешенном состоянии, пока идет расшифровка проектной документации.
Отдельная сложность возникает при монтаже в реконструкции или в стесненных условиях. Фактическая геометрия существующих конструкций может отличаться от проектной, а тяжелый элемент нужно вписать в уже сформированное пространство. В таком случае проверка «по бумаге» не дает быстрого ответа, встанет ли элемент в проектное положение и какие отклонения появятся при сопряжении.
Как AR помогает проверять соосность и отправочные марки
Дополненная реальность позволяет вывести проектную модель металлоконструкций непосредственно на площадке и сопоставить её с фактическим монтажом в масштабе 1:1. Инженер видит, где должен находиться элемент, как он должен быть ориентирован, с какими узлами соединяться и относительно каких осей работать. Это не отменяет геодезическую проверку, но дает быстрый визуальный контур до окончательной фиксации.
Для проверки отправочных марок AR полезна тем, что элемент можно оценивать не только по номеру, но и по его проектному месту в общей модели. Если марка выбрана неверно или элемент развернут не той стороной, расхождение становится заметно в пространственном сопоставлении. Если элемент установлен с отклонением от проектной оси, это видно относительно модели и соседних конструкций.
Для проверки соосности AR дает возможность видеть не один монтажный узел, а связку элементов. Например, можно сопоставить проектную линию колонн, положение балок, отверстия для связей, узлы опирания и будущие элементы, которые еще не смонтированы. Это особенно важно на раннем этапе монтажа каркаса, когда ошибка базового элемента будет повторяться дальше по всей монтажной последовательности.
Практический сценарий проверки на стройплощадке
Работа может начинаться перед установкой очередного блока КМ. В модель заранее выводится нужный участок: колонны, балки, связи, опорные узлы, закладные детали, зоны сопряжения и соседние элементы. На площадке инженер открывает модель, выполняет привязку к фактическому объекту и проверяет, как проектная геометрия совпадает с уже установленными конструкциями.
Перед окончательным закреплением элемента проверяется его положение относительно проектной модели. Инженер смотрит, соответствует ли отправочная марка своему месту, не развернут ли элемент, совпадает ли его ось с проектной, сходятся ли будущие узлы с соседними элементами. Если конструкция еще не установлена, AR позволяет заранее показать монтажникам, куда именно она должна попасть и какие сопряжения нужно контролировать.
Второй сценарий — проверка уже смонтированного участка перед передачей следующей бригаде или перед монтажом смежных систем. В этом случае инженер сопоставляет фактический каркас с проектной моделью и определяет, где есть отклонения, способные повлиять на дальнейшие работы. Если проблема обнаружена до монтажа следующего яруса или блока, её проще локализовать и согласовать.
Как это работает в GIP VISION
Модуль GIP VISION MARK позволяет считать метку AprilTag, открыть связанную отправочную марку или группу элементов КМ и проверить их состав. Для контроля положения конструкций можно дополнительно открыть модель КМ и сопоставить её с фактическим монтажом на площадке.
Для проверки КМ это означает, что инженер может открыть фрагмент модели металлоконструкций, совместить его с реальным каркасом и проверить положение элементов в масштабе 1:1. Режим прозрачности помогает видеть проектную геометрию поверх фактической конструкции, не теряя визуальный контакт с реальным объектом. Измерительный инструмент позволяет уточнить расстояния и отклонения, если визуального сопоставления недостаточно.
GIP VISION не заменяет КМД, исполнительную геодезию и процедуру приёмки металлоконструкций. Его роль — дать полевой инструмент пространственного контроля, который помогает быстро увидеть, совпадает ли фактическая установка с проектной моделью и где нужно выполнить дополнительную проверку до продолжения монтажа.
Вывод
Проверка тяжелых металлоконструкций требует контроля не только маркировки, но и пространственной логики монтажа. Отправочная марка должна быть установлена в правильном месте, в правильной ориентации и с корректной соосностью относительно соседних элементов. Если ошибка выявляется после закрепления и перехода к следующему этапу, исправление становится значительно дороже.
Дополненная реальность позволяет перенести проектную модель КМ на строительную площадку и сопоставить её с фактическим каркасом в масштабе 1:1. Инженер видит положение элемента, его связь с соседними узлами и возможные отклонения до того, как они повлияют на дальнейший монтаж. В таком сценарии GIP VISION используется как прикладной инструмент контроля КМ: он помогает проверять не отдельный элемент по чертежу, а его реальное место в пространственной системе объекта.
