Дополненная реальность на строительной площадке работает в среде, которая постоянно меняется. В отличие от офиса или демонстрационного помещения, объект не является стабильной сценой: рядом перемещаются рабочие, работают механизмы, поднимается пыль, меняется освещение, вибрирует основание, появляются временные материалы, техника, леса, кабели, стремянки и ограждения. Для человека это обычные условия стройки. Для AR-системы это факторы, которые могут влиять на качество трекинга и устойчивость пространственной привязки.
Трекинг в AR зависит от способности устройства понимать свое положение относительно окружающего пространства. Камера, датчики и алгоритмы сопоставляют текущий кадр с уже построенной картой сцены. Если среда стабильна, модель удерживается предсказуемо. Если в кадре много движущихся объектов, пыль снижает контраст, а вибрации мешают плавному считыванию пространства, система может хуже удерживать позицию. В строительном контроле это важно учитывать заранее, потому что ошибка трекинга может быть ошибочно принята за отклонение фактического монтажа.
Почему строительная площадка сложна для AR-сцены
AR-система хорошо работает, когда в кадре есть устойчивые ориентиры: стены, углы, проёмы, колонны, фактура пола, оборудование, постоянные конструктивные элементы. На стройке такие ориентиры есть не всегда. В монолите могут быть большие однотипные бетонные плоскости, в подвале — слабое освещение, в межпотолочном пространстве — плотная инженерия, а в зоне активных работ — постоянное движение людей и техники.
Проблема не в том, что AR не может работать на стройке. Проблема в том, что стройка требует другой методики использования. Если пользователь запускает модель в момент активного движения рабочих, когда перед камерой постоянно проходят люди, в кадр попадает пыль, а рядом работает виброинструмент или техника, устойчивость сцены может снизиться. Визуальные ориентиры становятся менее надежными, а устройство получает больше «шума» в данных.
Для обычной демонстрации небольшое смещение может быть несущественным. Для строительного контроля оно уже важно. Если инженер проверяет положение закладной, трассы, отверстия, клапана или оборудования, разница в несколько сантиметров может изменить вывод. Поэтому перед фиксацией замечания нужно понимать, не вызвано ли расхождение нестабильными условиями самой AR-сессии.
Как пыль влияет на распознавание пространства
Пыль снижает качество изображения. Она может создавать дымку, уменьшать контраст, закрывать фактуру поверхностей и ухудшать видимость меток AprilTag, углов, проёмов и других опорных элементов. Если устройство хуже видит окружающую сцену, оно хуже сопоставляет текущее положение с ранее построенной картой.
Особенно заметно это при работах по резке, шлифовке, сверлению, демонтажу, уборке сухих смесей и перемещении материалов. В такие моменты камера может видеть не устойчивую геометрию помещения, а переменную пылевую среду. Если используется AprilTag или другой видимый опорный ориентир, пыль на поверхности метки или ориентира также ухудшает распознавание.
Практический вывод простой: важные AR-проверки лучше не проводить в момент активного пылеобразования. Если проверка обязательна, нужно очистить метку AprilTag или опорную зону, выбрать более контрастные ориентиры, сократить длину AR-сессии и повторно проверить посадку модели после стабилизации условий.
Как вибрации влияют на устойчивость сцены
Вибрации от строительной техники, перфораторов, виброинструмента, подъемников, временных настилов или работающих механизмов могут ухудшать качество работы с устройством. Пользователь держит смартфон или планшет в руках, камера получает микросмещения, изображение становится менее стабильным, а движение устройства хуже соответствует нормальному плавному обходу.
Сама по себе вибрация не всегда приводит к потере трекинга, но она снижает точность восприятия сцены. Если инженер стоит на вибрирующем основании или рядом работает техника, устройство может труднее удерживать стабильную ориентацию. Это особенно важно при точечных проверках: закладные детали, отверстия, положение труб, оси элементов, зазоры и зоны обслуживания.
В таких условиях не стоит фиксировать окончательный вывод по одному кадру. Лучше выполнить проверку после остановки техники или хотя бы повторить сопоставление несколько раз. Если модель относительно конструктивных ориентиров ведет себя нестабильно, нужно восстановить привязку или перенести фиксацию на более спокойный момент.
Как движение рабочих влияет на AR-трекинг
Постоянное движение людей в кадре создает для AR-системы переменные объекты, которые не должны становиться частью устойчивой карты пространства. Если перед камерой проходят рабочие, перемещаются стремянки, тележки, материалы или временные ограждения, устройство получает противоречивую визуальную информацию. Особенно плохо это работает, когда движущиеся объекты закрывают основные ориентиры: стены, углы, проёмы, маркеры или проверяемые элементы.
На стройке это типовая ситуация. Инженер пытается проверить трассу в коридоре, а рядом идет монтаж. В кадре постоянно появляются люди, руки, инструменты, подвесы, кабели, лестницы. Если AR-сессия запускается в такой момент, модель может привязаться менее стабильно или начать смещаться при обходе.
Для точной проверки лучше заранее обозначить небольшую рабочую зону. Не нужно останавливать всю стройку, но важно освободить участок перед камерой на время привязки и фиксации. Особенно это касается скрытых работ, приёмки перед закрытием, проверки дефектов и ситуаций, где результат будет использоваться как основание для предписания.
Что происходит без учета этих факторов
Если инженер игнорирует условия площадки, возникают ложные выводы. Модель может немного сместиться из-за пыли, движения или вибраций, а пользователь примет это за ошибку монтажа. Или наоборот: фактическое отклонение будет списано на «плавающую AR-модель», хотя причина находится в реальном несоответствии проекта и факта.
В обоих случаях снижается доверие к инструменту. Подрядчик может оспаривать замечание, потому что модель «плыла». Технадзор может сомневаться в фиксации. Проектировщик получает некачественный материал для оценки. Чтобы этого избежать, AR-проверка должна включать контроль условий: когда была выполнена привязка, были ли стабильные ориентиры, не закрывали ли их движущиеся объекты, не было ли пыли и вибраций в момент фиксации.
Для рабочих сценариев важно не требовать идеальных условий, а формировать минимально достаточные. Инженеру нужно несколько устойчивых ориентиров, очищенная метка AprilTag или понятная точка размещения, спокойная камера и отсутствие постоянных перекрытий кадра. Этого часто достаточно, чтобы получить надежную проверку на конкретном участке.
Практический сценарий работы на активной площадке
Перед запуском модели инженер выбирает участок, где есть устойчивые ориентиры: стены, проёмы, колонны, углы, оборудование или заранее подготовленная метка AprilTag. Если рядом идут пыльные работы, проверка переносится на несколько минут или выполняется после очистки зоны. Если в кадре постоянно проходят люди, инженер просит освободить линию обзора на время размещения модели.
После размещения модели выполняется короткая контрольная проверка. Модель сопоставляется с несколькими очевидными элементами: проёмом, стеной, углом, конструкцией или уже смонтированным объектом. Если совпадение устойчивое, можно переходить к проверке целевого элемента. Если модель смещается, сначала восстанавливается привязка, а уже потом фиксируются замечания.
При длинных обходах активной площадки лучше работать короткими участками. Проверять одну зону, фиксировать результат, затем переходить к следующей с повторной сверкой. Это снижает влияние накопленной ошибки и внешних факторов. В условиях стройки такой подход надежнее, чем попытка провести длинную непрерывную AR-сессию через несколько шумных и пыльных зон.

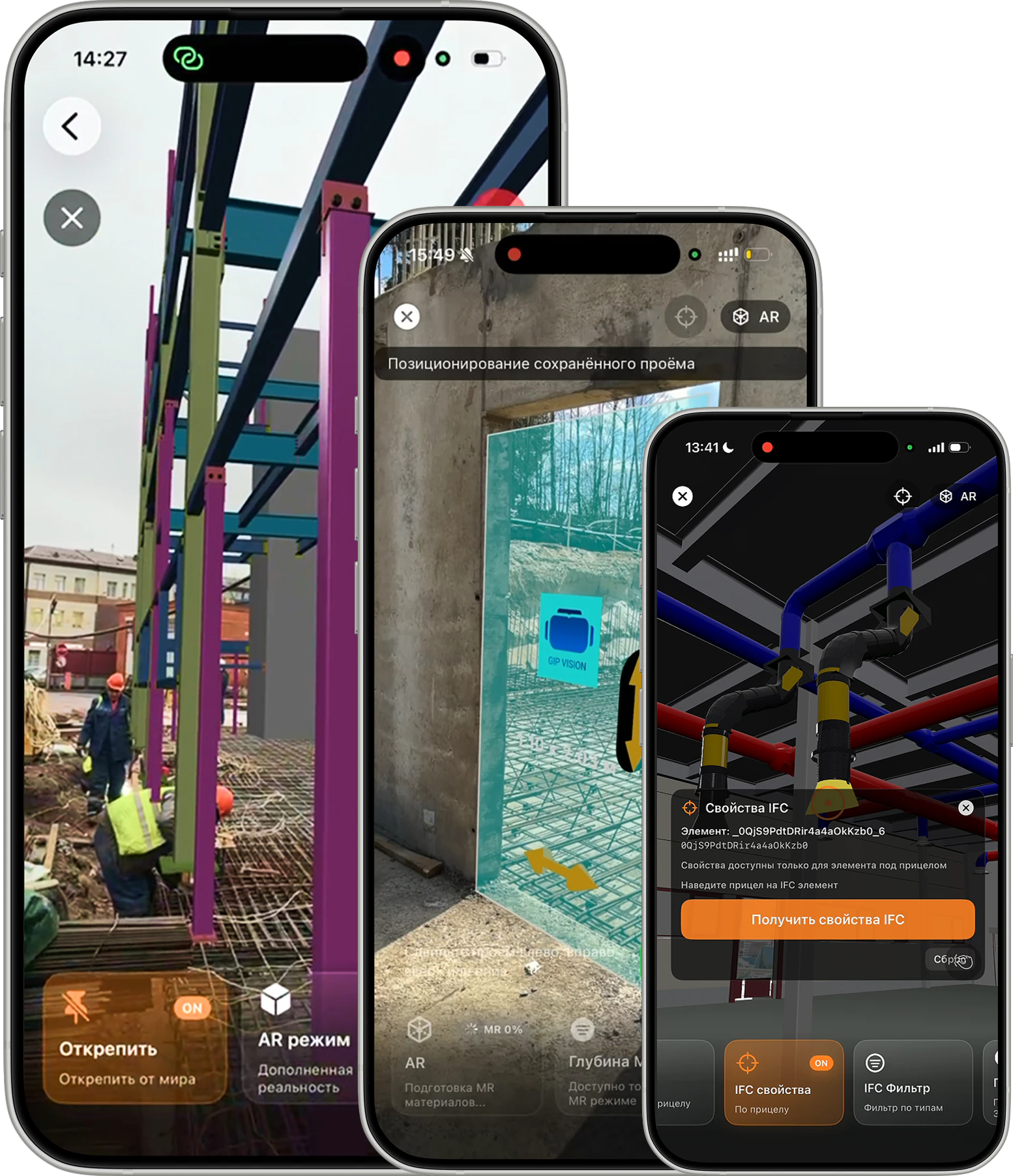

Как это работает в GIP VISION
GIP VISION позволяет открыть подготовленную IFC-модель, разместить её одним из поддерживаемых способов, настроить прозрачность и предварительно оценить расстояние встроенной линейкой. Перед фиксацией замечания необходимо убедиться, что пыль, вибрация и движение в кадре не нарушили трекинг и посадку модели.
При работе в пыльной, вибрирующей или перегруженной движением зоне важно сначала обеспечить стабильное размещение модели. Режим прозрачности помогает сопоставлять проект и факт, но если трекинг нестабилен, прозрачность не решит проблему. Встроенная линейка полезна для уточнения отклонений, но измерение должно выполняться после проверки посадки модели по устойчивым ориентирам.
GIP VISION не отменяет физические ограничения мобильного AR. Приложение работает как полевой инструмент контроля, а пользователь должен учитывать условия стройки: не запускать критичную проверку во время сильного пылеобразования, избегать вибраций при точных измерениях, освобождать линию обзора и повторно проверять привязку перед фиксацией дефекта.
Вывод
Пыль, вибрации и постоянное движение рабочих не запрещают использование AR на строительной площадке, но требуют дисциплины работы. Эти факторы могут ухудшать трекинг, снижать читаемость сцены и создавать ложные смещения модели. Если не учитывать их, результат проверки становится менее надежным.
Для работы в GIP VISION важно организовать минимально стабильные условия: очистить метку AprilTag или опорную зону, выбрать устойчивые ориентиры, сократить длину проверки, повторно сверять модель по факту и не фиксировать критичные замечания в момент нестабильного трекинга. Тогда дополненная реальность остается применимой даже на активной площадке, где строительный процесс не останавливается ради цифрового контроля.
