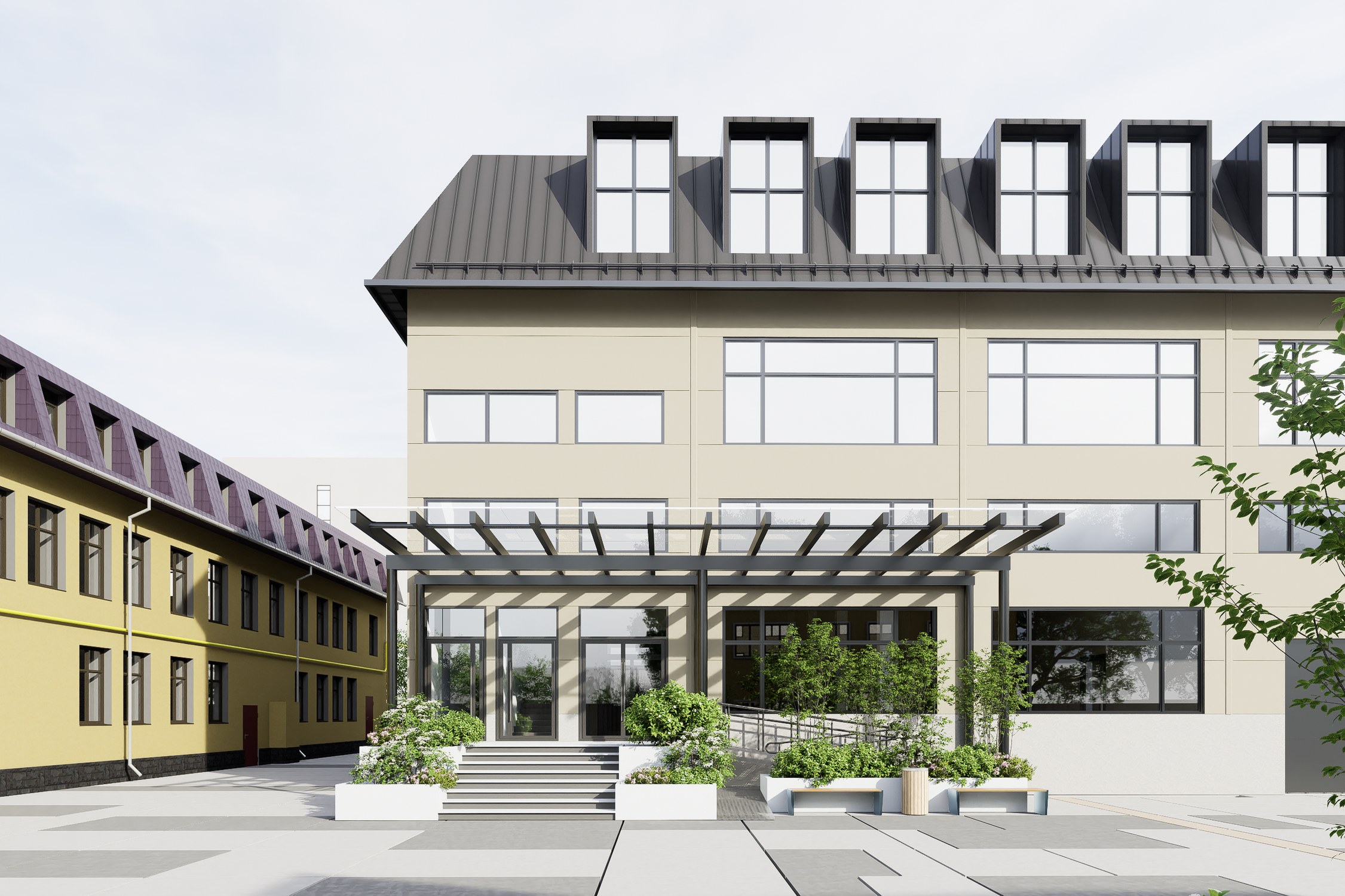

Установка оконных блоков и витражного остекления относится к тем этапам, где ошибка положения элемента сначала выглядит как локальное монтажное отклонение, но после фиксации и герметизации становится частью готового ограждающего контура. До заполнения монтажных швов, установки доборных элементов, примыканий и последующей отделки еще сохраняется возможность корректировки. После этого любое исправление требует демонтажа, повторной подготовки проёма, восстановления пароизоляционных и гидроизоляционных слоев, а иногда и пересмотра фасадного узла.
Основная сложность заключается в том, что оконный или витражный блок нужно проверять не только по факту установки в проём. Важно контролировать его положение относительно проектной плоскости фасада, отметок, осей, соседних элементов, будущей отделки, фасадной подсистемы и внутренних откосов. Если блок смещен по глубине, завален, установлен с нарушением проектного зазора или не совпадает с общей сеткой фасада, дефект может проявиться уже после завершения смежных работ.
Почему проверка до фиксации швов критична
До фиксации монтажных швов оконный блок остается управляемым элементом. Его можно выставить, скорректировать по плоскости, уточнить положение по отметке, проверить зазоры и привязку к фасадной геометрии. После заполнения швов монтажная ошибка закрепляется. Она начинает влиять на внешний вид фасада, качество примыканий, теплоизоляционный контур, герметичность и возможность корректной отделки откосов.
На практике проблемы возникают не только из-за грубой ошибки монтажа. Чаще речь идет о накоплении небольших отклонений. Один блок может быть установлен немного глубже проектной плоскости, соседний — ближе к наружной грани, витражная стойка может уйти от оси, а горизонтальные линии постепенно перестают совпадать с архитектурной раскладкой. Пока работы выполняются по одному проёму, это не всегда очевидно. Но на фасаде или в интерьере отклонение начинает восприниматься как системный дефект.
Для витражного остекления риск еще выше. Витражная система связана с модульной сеткой, стойками, ригелями, фасадными примыканиями, деформационными швами, парапетами и внутренними отделочными слоями. Ошибка в одном узле может повлиять на соседние модули, стыки панелей, монтажные зазоры и общую геометрию фасадной плоскости. Поэтому проверка должна выполняться до окончательной фиксации, а не после завершения участка.
Что происходит в текущем процессе без AR
В традиционном процессе контроль оконных и витражных блоков выполняется через чертежи, замеры, уровень, лазерный построитель плоскостей, визуальный осмотр и выборочную проверку проёмов. Эти методы необходимы, но они не всегда позволяют быстро сопоставить установленный элемент с полной проектной геометрией здания. Инженер видит отдельный блок, но ему сложнее оценить его положение в общей системе фасада и смежных узлов.
Особенно это проявляется на объектах со сложной архитектурой, крупноформатным остеклением, переменной геометрией фасада или большим количеством повторяющихся оконных модулей. Ошибка одного проёма может казаться допустимой, пока её не сопоставили с общей линией. После этого становится понятно, что блок нарушает ритм фасада, не совпадает с проектной сеткой или создает проблему для облицовки.
Еще одна сложность связана с разделением ответственности. Монтажник отвечает за установку блока в проём, фасадчик — за последующие примыкания, отделочник — за внутренний контур, проектировщик — за узел, технадзор — за приёмку. Если каждый оценивает только свой участок, ошибка положения может перейти дальше по цепочке. В итоге спор возникает уже после фиксации швов: кто должен был заметить отклонение и на каком этапе его можно было исправить.
Как AR меняет проверку оконных блоков и витражей
Дополненная реальность позволяет вывести проектную геометрию оконных блоков, витражей и узлов примыкания непосредственно на объект и сопоставить её с фактическим монтажом в масштабе 1:1. Инженер видит, где должен находиться блок, какая должна быть проектная плоскость, как элемент связан с фасадной сеткой, откосами, соседними проёмами и будущими отделочными слоями.
После привязки модели к объекту проектная геометрия накладывается на реальный проём. Если блок установлен с отклонением по глубине, смещен относительно оси, не совпадает с проектной отметкой или нарушает линию фасада, это становится видно до окончательной фиксации. При необходимости можно уточнить расстояния и зазоры, проверить положение отдельных граней и сравнить блок с соседними элементами.
AR особенно полезна не вместо инструментального контроля, а как способ быстро увидеть пространственный контекст. Лазерный уровень покажет плоскость, рулетка даст размер, но дополненная реальность помогает понять, как установленный блок соотносится с проектной моделью целиком. Это важно для решений, где ошибка проявляется не только в одном размере, а в нарушении общей геометрии фасада или интерьера.
Практический сценарий проверки на площадке
Проверка может выполняться сразу после предварительной установки блока и до заполнения монтажных швов. В модель заранее выводится нужный участок: оконные блоки, витражная система, проёмы, фасадная плоскость, элементы примыкания и ближайшие конструктивные ориентиры. На площадке инженер открывает модель, выполняет привязку и сопоставляет проектное положение с фактическим блоком.
Сначала проверяется общая посадка модели относительно стен, проёмов и осей. Затем оценивается сам блок: совпадает ли положение по высоте, не ушла ли вертикаль, выдержана ли глубина установки, сохраняются ли проектные зазоры, совпадает ли блок с фасадной сеткой и соседними элементами. Если речь идет о витражах, дополнительно проверяется положение стоек, ригелей, модульность и примыкания к конструкциям.
Если отклонение выявлено до фиксации, его можно исправить в рамках текущего монтажного процесса. Блок корректируется, затем повторно проверяется. В результате замечание закрывается до того, как появятся пенные швы, герметизация, откосы и фасадные примыкания. Это снижает риск переделок и позволяет не переносить проблему на последующие виды работ.
Как это работает в GIP VISION
При проверке оконных блоков GIP VISION позволяет разместить модель по сохранённому проёму и сравнить проектную геометрию с фактическим проёмом и рамой. Встроенная линейка используется для предварительной оценки, а монтажные зазоры и допуски подтверждаются обычным измерительным инструментом.
Для проверки оконных блоков и витражного остекления это означает, что инженер может вывести в AR конкретный фасадный или интерьерный фрагмент, а не всю модель здания. Режим прозрачности помогает видеть проектную геометрию поверх реального проёма и установленного блока. Встроенная линейка позволяет уточнить зазор, смещение или расстояние до проектной грани. Если модель подготовлена корректно, проверка становится понятной для монтажника, технадзора, фасадного подрядчика и проектировщика.
GIP VISION не заменяет лазерный уровень, геодезическую проверку и нормативный контроль монтажных швов. Его задача — дать визуальный слой проектной геометрии в реальном пространстве, чтобы ошибка положения была выявлена до того, как блок будет окончательно закреплен и закрыт последующими работами.
Вывод
Проверка оконных блоков и витражного остекления до фиксации пенных швов позволяет выявлять отклонения на этапе, когда их еще можно исправить без демонтажа и восстановления узлов. Важно контролировать не только факт установки в проём, но и положение элемента относительно проектной плоскости, фасадной сетки, отметок, осей, соседних блоков и будущих примыканий.
Дополненная реальность переносит проектную модель в реальную зону монтажа и позволяет сопоставить блок с проектной геометрией в масштабе 1:1. В этом сценарии GIP VISION используется как инструмент раннего полевого контроля: он помогает увидеть, как оконный или витражный элемент действительно встал в объект, до того как монтажная ошибка станет закрепленной частью фасада или внутренней отделки.
