Введение
Когда BIM-модель впервые открывается на строительной площадке в AR, ключевой этап — это первичное позиционирование. Именно в этот момент определяется, будет ли модель совпадать с реальным объектом или дальше вся работа пойдёт с ошибкой.
На практике это один из самых чувствительных этапов. Если модель изначально “села” неправильно, это не всегда сразу заметно, но при перемещении по помещению или при проверке инженерных систем ошибка становится очевидной.
Что означает первичное позиционирование
Первичное позиционирование — это первое совмещение модели с реальным пространством.
В этот момент выполняется базовое действие: модель получает своё положение и ориентацию относительно объекта. До этого она существует только как файл с координатами из BIM, не связанными с конкретной точкой на площадке.
После позиционирования модель начинает “жить” в пространстве и может использоваться для дальнейшей работы.
С чего начинается процесс

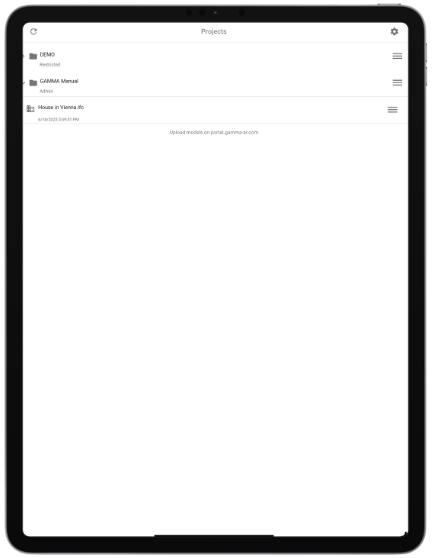

Перед позиционированием модель должна быть загружена и открыта на устройстве.
Далее выбирается сценарий размещения. В прикладной работе обычно используются два варианта.
Первый — привязка по опорному изображению. Это быстрый способ задать начальную точку, когда нужно просто вывести модель в пространство и начать работу.
Второй — привязка по элементу помещения, например по дверному проёму. Этот вариант используется, когда важна точная посадка модели относительно геометрии объекта.
Выбор сценария зависит от условий на площадке и задачи.
Как происходит первичное размещение
После выбора способа привязки пользователь наводит камеру на ориентир.
В этот момент система выполняет автоматическое сопоставление:
определяет положение точки привязки и ориентирует модель относительно неё.
Модель появляется в пространстве и уже примерно совпадает с объектом.
Важно понимать, что это только начальный этап. Полученное положение — это приближение, которое требует проверки.
Почему этого недостаточно
Автоматическое размещение редко бывает идеально точным.
Причины очевидны:
- отклонения геометрии
- особенности освещения
- сложная сцена
- неточности в модели
Поэтому сразу после появления модели нужно перейти к проверке.
Если этого не сделать, ошибка останется и будет усиливаться при работе.
Как выполняется проверка
Проверка выполняется визуально, но не из одной точки.
Пользователь смотрит, совпадает ли модель:
- со стенами
- с проёмами
- с конструкциями
- с инженерными системами
После этого он перемещается по помещению и проверяет, остаётся ли совпадение.
Если модель начинает “уходить” от геометрии, значит позиционирование выполнено с ошибкой.
Роль ручной корректировки
После проверки обычно требуется уточнение положения.
В GIP VISION для этого предусмотрены инструменты:
- поворот
- смещение
- выравнивание по плоскости
С их помощью модель доводится до точного совпадения.
Это нормальный этап работы, а не исключение. На строительной площадке автоматическое совпадение почти всегда требует ручной корректировки.
Практический пример
Рассмотрим помещение с инженерными системами.
Пользователь открывает модель и выбирает привязку по проёму. Он наводит камеру на дверь и совмещает её с моделью.
Модель появляется в пространстве.
Далее пользователь смотрит на стены и трассы. Если есть расхождение, он корректирует положение.
После этого он проходит по помещению и проверяет совпадение с разных точек.
Когда модель остаётся согласованной с реальной геометрией, позиционирование можно считать выполненным.
Как это реализовано в GIP VISION
В GIP VISION первичное позиционирование встроено в общий сценарий работы с моделью.
Сначала модель загружается в формате IFC и открывается в AR.
Далее пользователь выбирает способ размещения. Для быстрого запуска используется привязка по изображению. Для более точной работы в помещении применяется привязка по проёму.
После этого модель автоматически размещается, а затем уточняется вручную.
Когда положение подтверждено, модель фиксируется и используется для дальнейших задач: проверки, координации или приемки.
Вывод
Первичное позиционирование — это базовый этап работы с AR на строительной площадке.
Он включает:
- выбор способа привязки
- автоматическое размещение
- проверку совпадения
- ручную корректировку
Именно от этого этапа зависит, можно ли использовать модель как рабочий инструмент.
В GIP VISION этот процесс построен как последовательный сценарий: от быстрого размещения до точной подстройки под геометрию объекта. За счёт этого модель становится пригодной для реальной работы на площадке, а не просто визуализацией.
