Отклонения геометрии стен, пилонов и перегородок относятся к тем дефектам, которые часто обнаруживаются не в момент выполнения общестроительных работ, а на следующем этапе. Пока стена или перегородка только возводится, смещение может выглядеть незначительным. Но при монтаже инженерных систем, установке дверных блоков, фасадных элементов, оборудования, мебели, чистовых покрытий или технологических линий становится понятно, что геометрия помещения уже не совпадает с проектной логикой.
Геодезическая проверка остается основным инструментом точного контроля строительной геометрии. Однако вызывать геодезическую службу на каждое подозрение о смещении стены, пилона или перегородки не всегда рационально. На площадке часто нужен быстрый первичный способ понять, есть ли отклонение, где оно находится и требуется ли инструментальная проверка. В этом сценарии дополненная реальность может работать как предварительный полевой фильтр: она не заменяет геодезию, но помогает быстрее выявить зоны риска.
Почему отклонения стен и пилонов сложно увидеть на ранней стадии
Стены, пилоны и перегородки воспринимаются как крупные элементы, поэтому кажется, что их смещение должно быть очевидным. На практике это не так. Если элемент ушел на несколько сантиметров, если перегородка немного развернута, если пилон имеет отклонение относительно проектной оси или если проём сформирован не в проектном положении, визуально это может быть незаметно. Особенно если помещение еще не имеет отделки, а рядом нет законченных ориентиров.
Проблема проявляется позже. Перегородка может нарушить проектный габарит коридора. Пилон может оказаться в зоне будущей инженерной трассы. Стена может сместить дверной проём и повлиять на монтаж блока. Небольшое отклонение в техническом помещении может привести к тому, что оборудование не встанет в предусмотренную зону обслуживания. При этом сама причина ошибки относится к более раннему этапу, когда исправление было проще.
Отклонения геометрии также часто влияют на смежные разделы. Архитектура, конструктив, инженерия и отделка работают в одной системе координат. Если фактическая строительная геометрия уходит от проектной модели, инженерные трассы, отверстия, закладные, проёмы и оборудование начинают требовать корректировки. Поэтому важно выявлять такие отклонения до того, как они станут причиной цепочки переделок.
Что происходит в текущем процессе без AR
В обычном процессе подозрение на отклонение возникает во время обхода. Инженер видит, что проход выглядит уже, проём смещен, пилон расположен не там, где ожидалось, или перегородка мешает будущему монтажу. Затем начинается уточнение: открывается чертеж, проверяются оси, вызывается геодезист или выполняются ручные замеры от доступных ориентиров.
Если вопрос очевидный, его можно закрыть быстро. Но часто ситуация остается неясной. На объекте могут отсутствовать удобные разбивочные оси, часть ориентиров уже закрыта, помещение еще не завершено, а чертежи требуют интерпретации. Ручной замер показывает локальное расстояние, но не всегда отвечает на вопрос, как элемент расположен относительно всей проектной модели.
В результате геодезическая служба вызывается либо слишком поздно, когда отклонение уже повлияло на работы, либо слишком часто, когда часть вопросов можно было предварительно отфильтровать на уровне строительного контроля. Для управления качеством важно иметь промежуточный инструмент: быстрое визуальное сопоставление проекта и факта до принятия решения о точной инструментальной проверке.
Как AR помогает выявлять отклонения геометрии

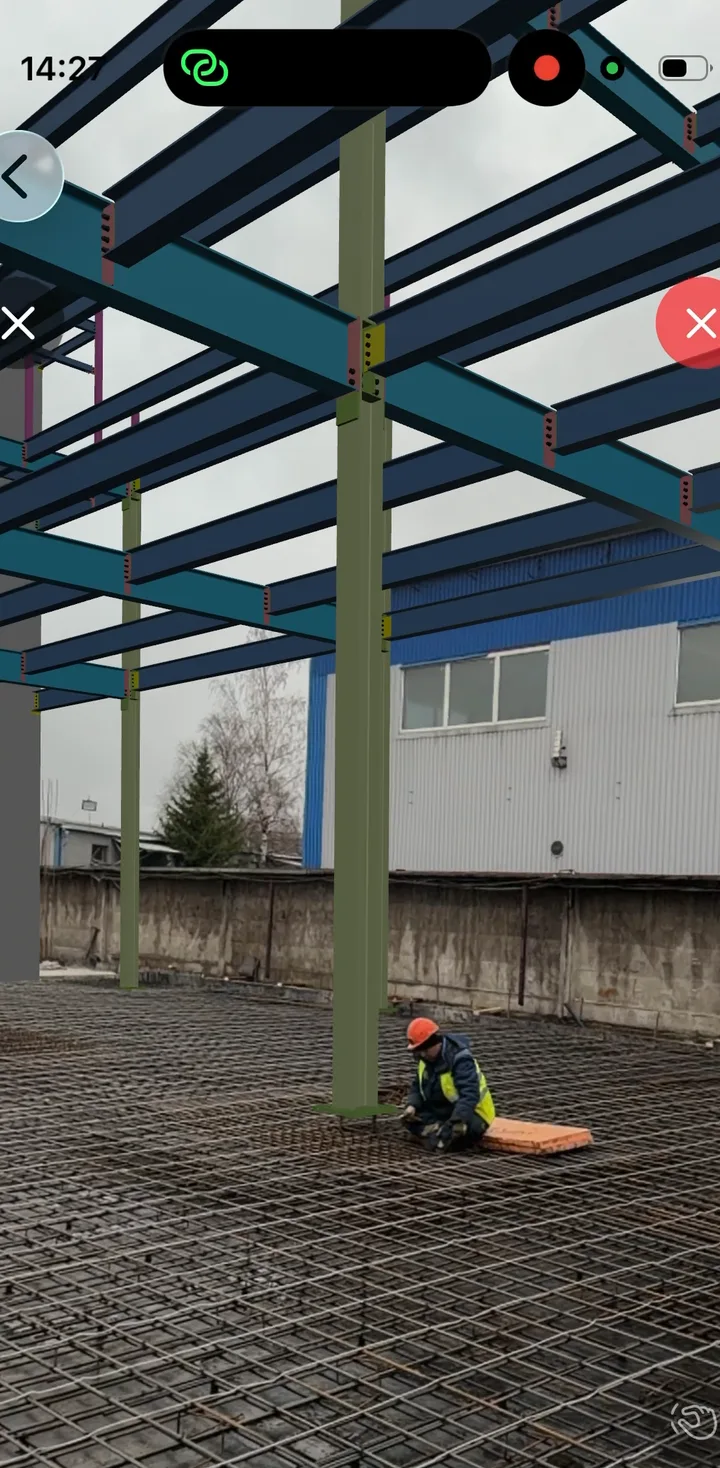

Дополненная реальность позволяет вывести проектное положение стен, пилонов, перегородок и проёмов непосредственно в фактическое помещение. Инженер видит, где элемент должен находиться по проекту, и сравнивает это с тем, что построено на объекте. Если фактическая стена не совпадает с проектной плоскостью, если перегородка смещена или развернута, если пилон уходит от проектного положения, это становится видно на месте.
Такой способ не предназначен для выдачи окончательного геодезического заключения. Его задача — быстро показать, где проектная модель и реальная геометрия расходятся. После этого инженер может принять решение: отклонение очевидно и требует исправления, необходимо выполнить дополнительный инструментальный замер, либо расхождение находится в допустимых пределах и не влияет на дальнейшие работы.
Особенно полезен такой подход при проверке помещений до начала отделки и инженерного монтажа. Если заранее увидеть, что перегородка смещена, можно скорректировать ситуацию до установки дверей, потолков, инженерных трасс и чистовых покрытий. Если отклонение пилона влияет на будущий монтаж оборудования или воздуховодов, это лучше выявить до выхода смежной бригады.
Практический сценарий проверки на площадке
Проверка начинается с выбора нужного фрагмента модели: помещение, коридор, группа перегородок, конструктивный узел, техническое помещение или участок с пилонами. На площадке инженер открывает модель в AR, выполняет пространственную привязку и проверяет её посадку по нескольким надежным ориентирам: углам, проёмам, несущим конструкциям или заранее выбранной точке обзора.
Дальше выполняется визуальная сверка. Проектные стены, пилоны и перегородки отображаются в реальном пространстве. Инженер смотрит, совпадает ли фактическая плоскость с проектной, не смещены ли проёмы, не нарушены ли габариты проходов, не появились ли конфликты с будущими инженерными трассами и оборудованием. При необходимости используются измерения для уточнения расстояния или отклонения.
Если отклонение обнаружено, оно фиксируется как зона риска. На этом этапе важно не подменять геодезическую службу, а правильно направить её работу. Вместо общего запроса «проверьте помещение» можно сформулировать точную задачу: проверить конкретную перегородку, пилон, ось проёма или отклонение плоскости в заданной зоне. Это сокращает время обследования и делает контроль более адресным.
Как это работает в GIP VISION
В GIP VISION модель стен, пилонов или перегородок размещается на объекте одним из поддерживаемых способов, после чего инженер настраивает прозрачность и предварительно оценивает расхождения встроенной линейкой. Ответственные отклонения геометрии подтверждаются геодезической проверкой.
Для проверки стен, пилонов и перегородок это означает, что инженер может вывести в AR конкретный архитектурный или конструктивный фрагмент модели. Режим прозрачности помогает видеть проектную плоскость поверх фактической конструкции, а измерительный инструмент позволяет уточнить локальное смещение. Если модель подготовлена корректно, проверка становится понятной для инженера строительного контроля, прораба, технадзора и проектировщика.
GIP VISION не заменяет геодезическую съемку, исполнительную документацию и формальную приёмку конструкций. В этом сценарии приложение работает как инструмент первичного выявления отклонений. Оно помогает быстро понять, есть ли расхождение между проектом и фактом, где оно находится и требуется ли привлекать геодезическую службу для точного подтверждения.
Вывод
Отклонения геометрии стен, пилонов и перегородок лучше выявлять до того, как они начнут влиять на инженерные системы, отделку, двери, оборудование и эксплуатационные габариты. Геодезическая проверка остается необходимой для точного подтверждения, но на площадке часто требуется более быстрый предварительный способ увидеть проблемную зону.
Дополненная реальность позволяет наложить проектную модель на фактическое помещение и визуально сопоставить строительную геометрию с проектом. В таком сценарии GIP VISION используется как прикладной инструмент раннего контроля: он помогает инженеру увидеть отклонение, зафиксировать его и принять решение, нужно ли вызывать геодезическую службу для детальной проверки.
