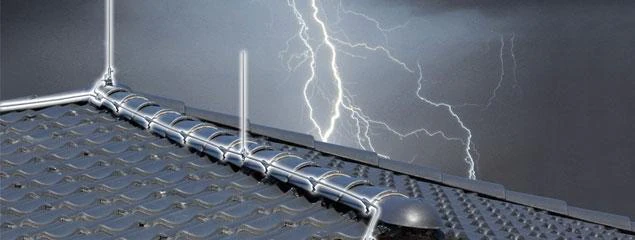

Системы молниезащиты и заземления относятся к тем разделам инженерии, где значительная часть элементов после завершения работ становится скрытой или труднодоступной для визуального контроля. Контуры заземления уходят в грунт, проводники закрываются конструкциями и отделкой, соединения оказываются внутри технических зон, а часть трасс проходит по фасадам, кровле, фундаментам или конструктивным элементам здания. Ошибка монтажа в такой системе может долго не проявляться, но при проверке, эксплуатации или аварийной ситуации она становится критичной.
Основная сложность контроля заключается в том, что система молниезащиты и заземления работает как непрерывный контур. Здесь недостаточно проверить отдельный элемент: важно понимать, как соединены участки, где проходят скрытые проводники, совпадают ли точки присоединения с проектом, не нарушена ли логика контура, доступны ли ревизионные зоны и правильно ли выполнены переходы между конструкциями. В традиционном процессе эта проверка часто выполняется через чертежи, исполнительные схемы, акты скрытых работ и выборочный осмотр, но без прямого пространственного сопоставления с фактическим объектом.
Почему скрытые контуры сложно контролировать на площадке
Система заземления и молниезащиты формируется на нескольких стадиях строительства. Одни элементы монтируются на этапе фундаментов и подземной части, другие — при устройстве каркаса, фасадов, кровли, инженерных помещений и наружных сетей. Между этими этапами может проходить значительное время, а ответственность часто распределяется между разными подрядчиками.
На практике проблема возникает из-за того, что часть контура становится недоступной раньше, чем вся система собрана и проверена целиком. Например, заземляющий проводник может быть проложен в фундаментной зоне, затем закрыт бетоном или грунтом, а его связь с последующими участками фиксируется только в исполнительной документации. Если фактическое положение элемента или точка вывода отличается от проекта, ошибка может обнаружиться уже тогда, когда доступ к участку невозможен без вскрытия.
Кроме того, системы заземления и молниезащиты часто воспринимаются как «простые» по геометрии, потому что их элементы не имеют крупных габаритов. Но именно из-за этого они легко теряются в общем строительном процессе. Трасса проводника может быть смещена, точка подключения — перенесена, соединение — выполнено не там, где заложено проектом. Визуально это выглядит как небольшой монтажный допуск, но для работы контура важно, чтобы связь сохранялась в предусмотренной проектной логике.
Что происходит в текущем процессе без AR
Без дополненной реальности контроль скрытых контуров обычно строится на документах. Инженер сверяет проект, исполнительную схему, фотофиксацию, акты скрытых работ и фактические доступные элементы. Если контур уже закрыт, проверка превращается в восстановление картины по косвенным данным: где должен был пройти проводник, где фактически выполнен вывод, какая отметка и привязка зафиксированы, есть ли подтверждение соединения.
Такой процесс зависит от качества исполнительной документации. Если фото сделано без понятной привязки к месту, если в схеме нет точной координаты, если на площадке изменились ориентиры, то через несколько месяцев определить реальное положение скрытого участка становится сложно. Особенно это характерно для наружных контуров, фундаментов, подземных коммуникаций и зон, где после завершения строительных работ меняется благоустройство или отделка.
Еще одна проблема — разрыв между проектом и фактом в момент приёмки. Система может быть смонтирована и формально закрыта актами, но при проверке возникает вопрос: действительно ли скрытый участок проходит там, где должен, и не будет ли он поврежден последующими работами. Без пространственного отображения инженеру приходится работать с плоской схемой и собственным представлением о том, как этот контур расположен в объекте.
Как AR меняет контроль молниезащиты и заземления
Дополненная реальность позволяет показать проектное положение скрытых и будущих элементов системы непосредственно на объекте. Инженер видит, где должен проходить проводник, где расположены точки подключения, как трасса связана с фундаментами, фасадами, кровлей, инженерными помещениями и наружными элементами. Это особенно важно до закрытия работ, когда контур еще можно проверить визуально и скорректировать без вскрытия конструкций.
После привязки модели к объекту проектная геометрия отображается в масштабе 1:1. Если фактический участок проводника смещен, не совпадает с проектным маршрутом или вывод расположен в другой точке, это становится заметно на месте. Если элемент уже скрыт, AR может использоваться как инструмент пространственного восстановления: инженер видит проектный маршрут относительно текущего состояния объекта и может точнее понять, где должен находиться скрытый контур.
Такой подход полезен не только при приёмке, но и при планировании последующих работ. Если подрядчик по благоустройству, фасадам или инженерным сетям видит в AR, где проходят элементы заземления, он меньше рискует повредить скрытый контур. Если требуется вскрытие или доработка, место выбирается точнее, а не по приблизительной привязке на бумажной схеме.
Практический сценарий проверки на объекте
Проверка может выполняться на нескольких этапах. Первый сценарий — контроль до закрытия скрытых работ. Инженер открывает фрагмент модели с системой заземления или молниезащиты, выполняет привязку к объекту и сопоставляет проектное положение элементов с фактически смонтированными проводниками, закладными, выводами и соединениями. На этом этапе важно проверить непрерывность маршрута и соответствие точек подключения проекту.
Второй сценарий — проверка перед последующими работами. Например, перед устройством фасада, кровли, благоустройства или монтажом оборудования необходимо понять, где проходят скрытые элементы и какие зоны нельзя повредить. AR позволяет вывести проектный контур на текущий объект и показать участникам работ, где расположены критичные трассы и соединения.
Третий сценарий — разбор спорной ситуации. Если на объекте возникло подозрение, что контур смещен или поврежден, AR помогает сопоставить проектную модель с фактическими ориентирами. Инженер быстрее определяет участок, который нужно дополнительно проверить инструментально, вскрыть или уточнить по исполнительной документации.
Как это работает в GIP VISION
Для молниезащиты и заземления в GIP VISION отображается заранее подготовленный IFC-контур нужной зоны. Фильтрация и прозрачность помогают сопоставить скрываемые участки с проектом и сохранить замечание до бетонирования или закрытия отделкой.
Для систем молниезащиты и заземления это означает, что инженер может вывести в AR не всю модель здания, а отдельный контур или участок системы. Режим прозрачности помогает видеть проектное положение проводников и точек подключения в контексте фактических конструкций. Измерительный инструмент позволяет уточнять расстояния до стен, осей, конструктивных элементов или точек вывода.
GIP VISION не заменяет электрические измерения, испытания сопротивления заземления, нормативную приёмку и исполнительную документацию. Его задача — дать полевой визуальный слой, который помогает понять, где именно расположен проектный контур и как он соотносится с фактическим объектом. Для скрытых систем это особенно важно, потому что после закрытия работ пространственная информация быстро теряется и становится зависимой от качества схем и фотофиксации.
Вывод
Контроль систем молниезащиты и заземления требует проверки не только отдельных соединений, но и всей пространственной логики контура. Ошибка в положении проводника, вывода или точки подключения может стать скрытой уже на раннем этапе и проявиться значительно позже, когда исправление потребует вскрытия конструкций или земляных работ.
Дополненная реальность позволяет перенести проектный контур на фактический объект и сверить его до закрытия работ. Инженер видит маршрут системы, точки подключения и зоны риска в масштабе 1:1, а при необходимости может точнее определить место дополнительной проверки. В таком сценарии GIP VISION используется как инструмент пространственной фиксации и контроля скрытых инженерных систем: он помогает сохранить связь между проектной моделью и реальным положением элементов на объекте.
