В дополненной реальности недостаточно просто разместить проектную модель в пространстве. Для строительного контроля важно, чтобы виртуальная геометрия вела себя относительно реального объекта предсказуемо: трубы, воздуховоды, лотки, оборудование и конструкции должны не только находиться в проектном положении, но и правильно восприниматься по глубине. Если виртуальная труба отображается поверх реальной колонны, хотя по факту должна быть за ней, инженер получает искаженную картину. На экране возникает визуальный конфликт: модель вроде бы привязана, но сцена не соответствует физической логике пространства.
Эта проблема называется окклюзией. В строительном AR она имеет не декоративное, а прикладное значение. От правильного перекрытия виртуальных объектов реальными конструкциями зависит, сможет ли пользователь корректно оценить, где проходит проектная система: перед колонной, за колонной, в проёме, в межпотолочном пространстве или внутри скрытой зоны. Если окклюзия работает плохо, модель может казаться ближе, чем она есть, а проектное положение элемента воспринимается неверно.

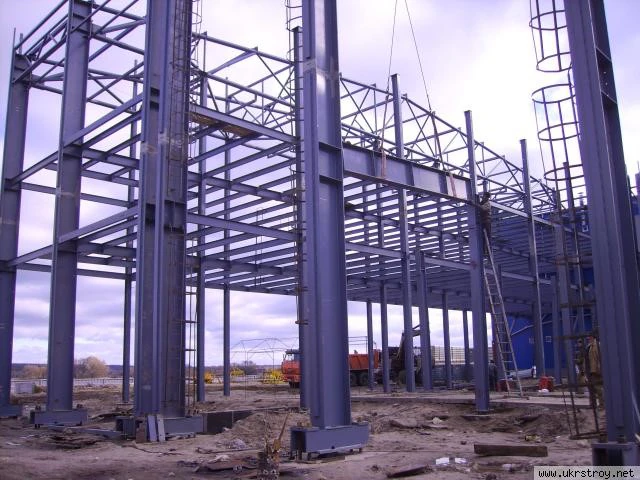

Почему окклюзия важна на строительной площадке
В строительстве почти все проверки связаны с глубиной и взаимным положением элементов. Труба может проходить за колонной, воздуховод — над балкой, кабельный лоток — перед стеной, оборудование — за перегородкой, фасадная подсистема — за плоскостью облицовки. Если AR-сцена не учитывает реальные препятствия, виртуальные элементы могут «просвечивать» через объект неправильно или отображаться поверх конструкций, которые должны их закрывать.
Для демонстрационной модели это может быть не критично. Пользователь понимает, что видит условное наложение. Но для строительного контроля такая условность опасна. Инженер должен понимать, действительно ли проектный элемент находится в доступной зоне, пересекается ли он с фактической конструкцией, закрыт ли он колонной или проходит перед ней. Неверное восприятие глубины может привести к ошибочному выводу о коллизии или, наоборот, скрыть реальную проблему.
Особенно важна окклюзия в насыщенных помещениях: венткамерах, ИТП, технических этажах, шахтах, межпотолочных пространствах, промышленных зонах и участках реконструкции. Там проектные системы часто проходят в нескольких уровнях, пересекаются с конструкциями и частично скрываются реальными объектами. Без корректного отображения глубины инженер видит плоское наложение, а не пространственную ситуацию.
Что происходит без правильной окклюзии
Если окклюзия не настроена или работает недостаточно точно, виртуальная модель начинает визуально «пробивать» реальные конструкции. Например, проектный трубопровод, который должен проходить за колонной, отображается поверх нее. Пользователь видит трубу на экране и может решить, что она находится перед колонной или пересекает её. При этом фактическая пространственная логика может быть другой.
Обратная проблема — чрезмерное скрытие. Если система неправильно распознала реальную геометрию, она может закрыть виртуальный элемент там, где он должен быть видимым. Тогда инженер может решить, что проектный элемент отсутствует или находится за препятствием, хотя в реальной координатной логике он должен быть перед ним.
В обоих случаях доверие к AR-сцене снижается. Пользователь начинает воспринимать модель как приблизительную картинку, а не как инструмент проверки. Поэтому при работе с окклюзией важно понимать её ограничения: она зависит от качества пространственного распознавания, геометрии реального объекта, освещения, LiDAR-данных, положения камеры и сложности сцены.
Как работает принцип окклюзии в AR
Для того чтобы реальные объекты перекрывали виртуальные, устройство должно понимать глубину сцены. Ему нужно построить представление о том, где находится колонна, стена, пол, оборудование или другой фактический объект относительно камеры. После этого виртуальная модель отображается с учетом этой глубины: если реальный объект ближе к пользователю, он должен закрыть виртуальный элемент, расположенный за ним.
В мобильном AR такая задача решается через данные камеры, датчиков и, при наличии, LiDAR. Чем лучше устройство видит реальную геометрию, тем точнее может работать окклюзия. Но строительная площадка усложняет этот процесс. Поверхности могут быть однотонными, пыльными, плохо освещенными, частично закрытыми материалами или временными конструкциями. Колонны и стены могут иметь сложную фактуру, а рядом могут двигаться рабочие и техника.
Поэтому окклюзия в строительном AR не должна восприниматься как безусловно точный эффект. Это инструмент повышения читаемости сцены, который нужно использовать вместе с проверкой привязки, прозрачностью модели, измерениями и инженерной оценкой.
Практический сценарий: колонна и виртуальная труба
Представим техническое помещение, где проектный трубопровод должен пройти за колонной и затем выйти к оборудованию. Без окклюзии труба может отображаться на экране поверх колонны, хотя её проектная траектория проходит за ней. Пользователь видит визуальное пересечение и может ошибочно принять его за коллизию.
При корректной окклюзии колонна закрывает ту часть виртуальной трубы, которая находится за ней. Инженер видит, что труба действительно проходит в глубине сцены, а не пересекает колонну. Если труба должна выйти из-за колонны в определенной точке, это также можно оценить визуально. Такая сцена становится ближе к реальному восприятию пространства и снижает риск неверной интерпретации.
Однако перед фиксацией вывода нужно проверить несколько условий. Сначала модель должна быть корректно привязана к объекту. Затем нужно убедиться, что колонна распознана как устойчивый реальный ориентир. После этого можно оценивать, правильно ли труба перекрывается колонной. Если модель смещена или трекинг нестабилен, проблема может быть не в окклюзии, а в общей посадке AR-сцены.
Как подготовить модель и сцену для корректной окклюзии
Первое условие — в модели должен быть понятный строительный контекст. Если в AR выводится только инженерная система без стен, колонн и ориентиров, пользователю сложнее понять, где виртуальные элементы находятся относительно реальных конструкций. Даже если окклюзия строится по фактической сцене, проектный контекст помогает интерпретировать результат.
Второе условие — не перегружать сцену. Если одновременно отображаются все инженерные системы, стены, оборудование и вспомогательные элементы, окклюзия может сделать картинку еще сложнее. Лучше выводить конкретный участок и конкретную систему, а соседние элементы показывать только в том объеме, который нужен для проверки.
Третье условие — правильно настроить прозрачность. Полностью непрозрачная модель может закрывать фактические элементы и усложнять анализ. Слишком прозрачная модель может теряться. Для работы с окклюзией обычно нужен баланс: проектный элемент виден, но не подавляет реальную сцену; реальные конструкции сохраняют визуальный приоритет там, где они должны перекрывать виртуальную геометрию.
Четвертое условие — проверять сцену с нескольких ракурсов. Окклюзия помогает восприятию глубины, но её лучше подтверждать движением вокруг узла. Если при смене точки зрения труба стабильно остается за колонной, сцена читается надежнее. Если виртуальный элемент «прыгает» или меняет положение относительно колонны, сначала нужно восстановить привязку.
Как это работает в GIP VISION
GIP VISION позволяет загружать IFC-модели, размещать их в дополненной реальности в поддерживаемом режиме, использовать прозрачность для сопоставления проектных и фактически смонтированных конструкций, а также встроенную линейку для измерений. Эти инструменты дают инженеру возможность сопоставлять проектную геометрию с реальным объектом на площадке.
В сценариях, где важна окклюзия, GIP VISION используется как инструмент пространственного анализа: пользователь видит проектную систему в контексте реальных конструкций, регулирует отображение и проверяет положение элементов относительно факта. Если реальные колонны, стены или оборудование должны перекрывать виртуальные трубы, важно сначала обеспечить корректную привязку модели и устойчивость AR-сцены, а затем оценивать взаимное положение элементов.
GIP VISION не должен восприниматься как автоматический заменитель инженерной проверки. Окклюзия улучшает читаемость AR-сцены, но технический вывод остается за инженером. Если есть сомнение, нужно дополнительно проверить участок измерением, сопоставлением по нескольким ориентирам или инструментальной проверкой.
Где окклюзия особенно полезна
Окклюзия имеет наибольший смысл в тех местах, где проектные элементы частично скрываются реальными конструкциями. Это инженерные помещения с колоннами и стенами, межпотолочные пространства, шахты, зоны за оборудованием, фасадные участки, реконструкция существующих зданий и промышленные объекты с большим количеством ранее смонтированных систем.
В таких сценариях инженер должен понимать не только, где находится проектный элемент, но и что находится перед ним. Если труба проходит за колонной, это одно решение. Если она пересекает колонну, это дефект или проектная коллизия. Если она проходит перед колонной и мешает доступу, это уже эксплуатационный вопрос. Окклюзия помогает визуально разделить эти ситуации.
При этом её не нужно использовать как единственный критерий. Она должна работать вместе с прозрачностью, фильтрацией модели, правильной подготовкой IFC-фрагмента, проверкой привязки и при необходимости измерением.
Вывод
Окклюзия в строительном AR нужна не для визуального эффекта, а для корректного восприятия глубины. Если реальные колонны, стены и оборудование не перекрывают виртуальные элементы так, как это происходит в физическом пространстве, пользователь может неверно оценить положение труб, воздуховодов, лотков и других систем.
Для работы в GIP VISION важно сочетать окклюзию с правильной привязкой модели, подготовкой фрагмента, прозрачностью и проверкой с нескольких ракурсов. Тогда AR-сцена становится ближе к реальной строительной ситуации: проектная модель не просто накладывается поверх камеры, а помогает инженеру понять, где элемент находится относительно реальных препятствий и конструкций.
