Логистические комплексы и склады класса А кажутся более простыми объектами, чем больницы, дата-центры или промышленные здания: большие пролеты, повторяющаяся сетка колонн, высокие помещения, понятная функциональная схема. Но именно масштаб и повторяемость делают такие объекты чувствительными к геометрическим ошибкам. Небольшое смещение закладной, ворот, колонны, инженерной трассы, стеллажной зоны или технологического проезда может проявиться не сразу, а на этапе монтажа оборудования, пусконаладки или запуска арендатора.
Для складов класса А важно не только построить оболочку здания, но и обеспечить точное соответствие проектной логике эксплуатации: зоны хранения, доковые ворота, рампы, пожарные отсеки, инженерные системы, освещение, спринклерные линии, вентиляция, зарядные зоны, проходы техники, стеллажные коридоры и зоны обслуживания должны работать как единая пространственная система. Дополненная реальность помогает проверить эту систему на площадке, сопоставляя проектную BIM-модель с фактическим состоянием объекта.
Почему склады класса А требуют точного полевого контроля
Главная особенность логистического комплекса — большая площадь при высокой повторяемости элементов. На объекте могут быть десятки одинаковых колонн, сотни метров инженерных трасс, повторяющиеся доковые зоны, однотипные ворота, длинные коридоры, сетки освещения, спринклерные ветки и зоны будущего стеллажного хранения. На чертежах такая система выглядит структурированной, но на площадке однотипность усложняет ориентацию.
Если монтажная ошибка возникает в одном повторяющемся узле, её можно не заметить сразу. Например, спринклерная линия немного смещена относительно будущей стеллажной сетки. Пока стеллажи не установлены, проблема кажется несущественной. После установки оборудования выясняется, что нарушены зоны орошения, доступ к обслуживанию или требования арендатора. Похожая ситуация возникает с освещением, вентиляцией, кабельными трассами, зарядными зонами и доковым оборудованием.
Еще одна особенность — высокая зависимость от будущей эксплуатации. Склад строится не только как строительный объем, а как технологическая среда: движение погрузчиков, маршруты персонала, ширина проходов, размещение стеллажей, зоны комплектования, безопасность, пожарные проезды и логистика разгрузки. Ошибка в геометрии может не нарушать строительную часть, но создавать эксплуатационную проблему.
Где возникают типовые риски
Первый риск — доковые зоны. Ворота, доклевеллеры, направляющие, отбойники, приямки, рампы и инженерные подключения должны быть точно увязаны. Если проектное положение докового оборудования расходится с фактической геометрией проёма или отметкой пола, проблема проявляется при монтаже оборудования или при эксплуатации транспорта.

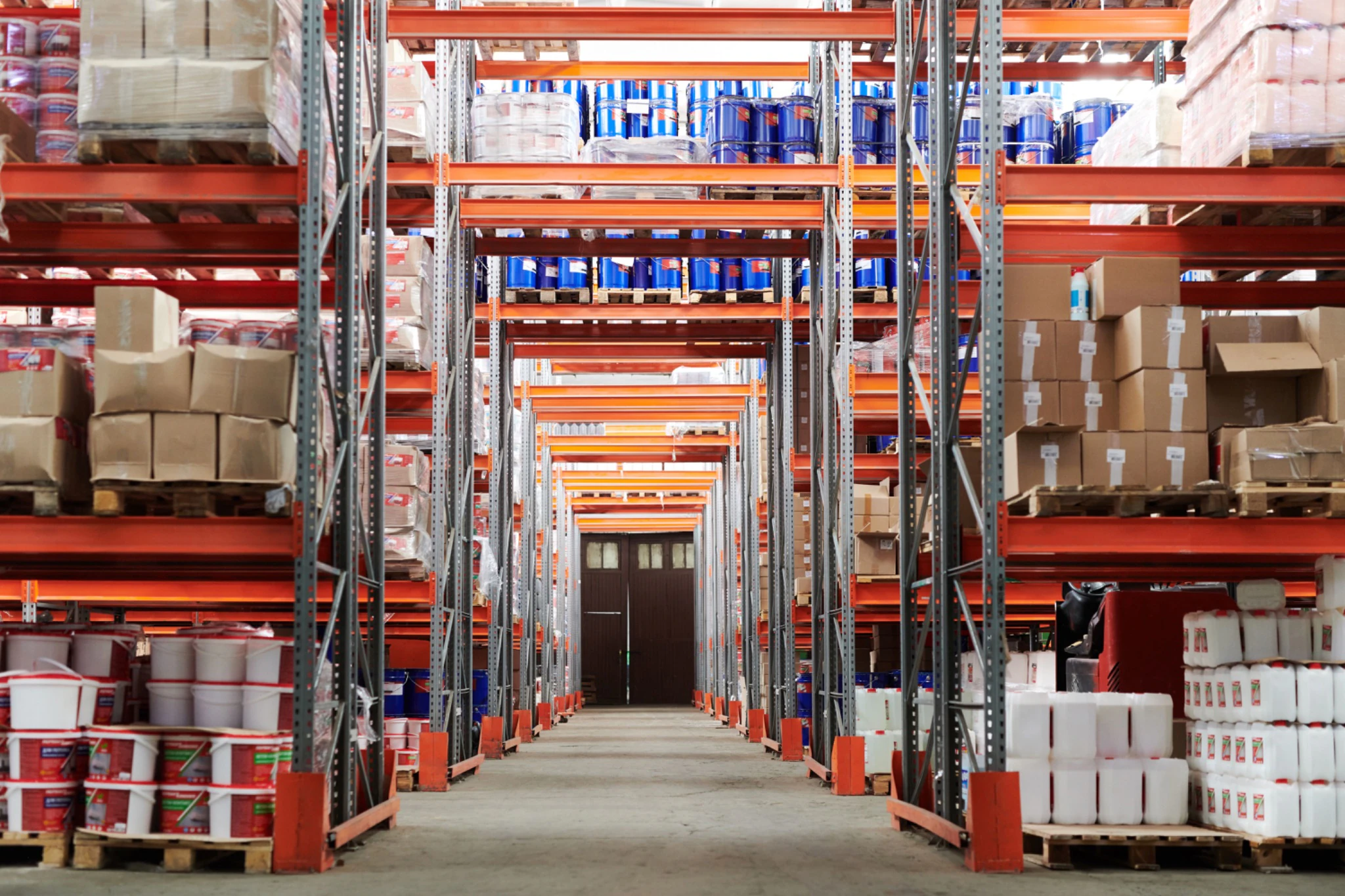

Второй риск — стеллажные зоны. Стеллажи часто проектируются с учетом сетки колонн, высоты помещения, пожаротушения, освещения, вентиляции и маршрутов техники. Если инженерные системы смонтированы без учета будущей стеллажной конфигурации, могут возникнуть конфликты по высоте, доступу, зонам обслуживания или требованиям пожарной безопасности.
Третий риск — инженерные системы в большом объеме. На складе длинные трассы кажутся простыми, но именно на больших расстояниях накапливаются отклонения. Воздуховоды, кабельные лотки, спринклерные линии, освещение и системы дымоудаления должны сохранять проектную логику по всей длине зоны. Локальное смещение может нарушить равномерность покрытия или конфликтовать с будущим оборудованием.
Четвертый риск — разметка технологических проходов и зон. Логистический объект часто передается заказчику или арендатору с определенной схемой эксплуатации. Если фактическая геометрия не совпадает с проектной логикой, поздние корректировки могут затронуть полы, ограждения, инженерные подключения и оборудование.
Что происходит без AR-контроля
Без дополненной реальности контроль ведется через чертежи, BIM-модель на компьютере, геодезическую разбивку, исполнительную съемку, осмотр площадки и совещания. Эти методы остаются обязательными, но они не всегда позволяют быстро показать проектное положение элемента в реальном пространстве огромного склада.
Например, инженер видит свободный участок пола и понимает, что здесь будет стеллажная зона, но не всегда может визуально оценить, где пройдет конкретный ряд, как он связан с колоннами, освещением и спринклерами. На плане это понятно, но в реальном объеме помещения требуется пространственное сопоставление. Аналогично с доковой зоной: по чертежу видно положение оборудования, но на месте нужно быстро понять, совпадает ли проект с фактическим проёмом, отметками и зоной маневрирования.
Для больших складов также характерна проблема масштаба. Обход занимает много времени, а одинаковые зоны усложняют фиксацию замечаний. Если у инженера нет визуальной связи между проектной моделью и фактом, часть отклонений может быть обнаружена только на позднем этапе.
Как AR помогает на складе класса А
Дополненная реальность позволяет вывести проектную модель прямо в реальное пространство склада. Инженер может увидеть, где должны находиться доковые элементы, инженерные трассы, стеллажные зоны, проходы, оборудование, ворота, пожарные системы и зоны обслуживания. Это помогает проверять объект не только по отдельным элементам, но и по эксплуатационной логике.
AR особенно полезна до монтажа дорогостоящего оборудования. Если стеллажи, доклевеллеры, зарядные станции, технологические линии или инженерные системы еще не установлены, проектную геометрию можно показать на площадке заранее. Это позволяет выявить конфликты до закупки, монтажа или окончательной фиксации элементов.
Второй важный сценарий — контроль уже смонтированных инженерных систем относительно будущей эксплуатации. Например, спринклерная линия уже установлена, но стеллажи еще не смонтированы. AR позволяет наложить проектную стеллажную сетку и оценить, нет ли конфликта. Или наоборот: можно вывести проектную инженерную трассу относительно фактических колонн и ворот перед началом монтажа.
Практический сценарий проверки стеллажной зоны

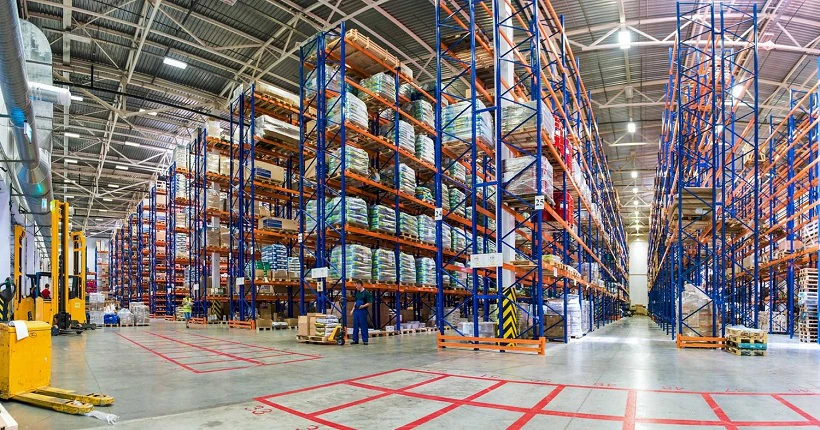

Перед монтажом стеллажей инженер открывает подготовленный IFC-фрагмент склада: сетку колонн, проектные ряды стеллажей, зоны проходов, спринклерные линии, освещение и элементы, влияющие на эксплуатацию. После размещения модели в AR он проходит по зоне и проверяет, как проектная схема ложится на фактический пол и конструктив.
На экране видно, где будут проходы техники, где окажутся стойки стеллажей, как они соотносятся с колоннами, не попадают ли в зоны инженерных элементов, сохраняются ли проходы и доступ. Если фактическая колонна, закладная, инженерный элемент или разметка мешает проектной схеме, это можно выявить до начала монтажа стеллажей.
После этого результаты проверки можно использовать для обсуждения с заказчиком, подрядчиком, поставщиком оборудования или арендатором. Важно, что обсуждение идет не только по плану, а в самом пространстве будущей эксплуатации.
Практический сценарий проверки доковой зоны
Доковая зона требует точной координации строительных, инженерных и технологических элементов. В AR можно вывести проектное положение ворот, доклевеллеров, направляющих, приямков, рампы, отбойников и зон обслуживания. Это помогает сопоставить проект с фактической геометрией проёма, отметками пола, стенами, колоннами и инженерными подключениями.
Если проектная модель показывает, что оборудование должно занимать одну зону, а фактическая подготовка выполнена со смещением, проблему можно выявить до поставки и монтажа. Если проём, приямок или закладные уже выполнены, AR помогает оценить, совпадают ли они с проектным положением оборудования и не потребуется ли корректировка.
Такой контроль особенно полезен на объектах с большим количеством повторяющихся ворот. Вместо выборочной проверки только нескольких зон можно проходить типовые участки и быстро сравнивать проектную геометрию с фактом.
Как это работает в GIP VISION
На крупном складе GIP VISION удобнее использовать отдельные IFC-фрагменты по блокам, пролётам или зонам монтажа. Фильтры, скрытие элементов, прозрачность и дальность видимости помогают оставить на экране только ту часть модели, которую инженер проверяет в текущем обходе.
Для логистических комплексов это означает, что в GIP VISION можно использовать подготовленные IFC-фрагменты по зонам: доки, стеллажные участки, инженерные коридоры, зарядные зоны, пожарные системы, технические помещения или отдельные секции склада. Режим прозрачности помогает видеть проектную геометрию и фактическое состояние одновременно, а встроенная линейка может использоваться для уточнения расстояний, проходов, зазоров и зон обслуживания.
При этом GIP VISION не заменяет геодезию, исполнительную съемку, проверку нормативных требований и специализированную координацию стеллажного или докового оборудования. Приложение используется как инструмент полевого сопоставления: оно помогает быстрее увидеть, как проектная BIM-модель ложится на фактическое пространство склада, и какие зоны требуют дополнительной проверки.
Требования к подготовке модели
Для склада класса А модель нужно готовить по функциональным зонам. Полная модель всего логистического комплекса может быть слишком объемной и сложной для полевого обхода. Гораздо эффективнее использовать фрагменты: один доковый блок, один участок стеллажной зоны, инженерный коридор, зарядная зона, зона пожаротушения или конкретная секция.
В модели должны быть не только строительные элементы, но и те технологические объекты, которые влияют на эксплуатацию: стеллажная сетка, проходы, оборудование, инженерные трассы, зоны обслуживания, отметки, ворота и элементы безопасности. Без этого AR-сцена покажет только строительную оболочку, но не поможет проверить логистическую функцию объекта.
Отдельно нужно учитывать масштаб. На длинных обходах возможна накопленная ошибка трекинга, поэтому проверку лучше выполнять по зонам с повторной привязкой. Для каждого участка нужны надежные ориентиры: колонны, ворота, углы, оси, проёмы, закладные или подготовленные точки размещения.
Вывод
Логистические комплексы и склады класса А требуют контроля не только строительной геометрии, но и будущей эксплуатационной логики. Доковые зоны, стеллажные участки, инженерные системы, проходы техники, пожарные решения и оборудование должны быть увязаны в единую пространственную схему.
GIP VISION помогает использовать дополненную реальность для проверки этой схемы на площадке: показать проектную IFC-модель в реальном пространстве, сопоставить её с фактическим состоянием и раньше выявить конфликты между конструкциями, инженерией и будущей эксплуатацией. Для надежного результата модель нужно готовить по зонам, проверять актуальность, работать короткими участками и использовать AR как дополнение к геодезическому и инженерному контролю.
