Дополненная реальность на строительной площадке работает не в лабораторных условиях. Пользователь открывает модель не в офисе с равномерным светом, а на реальном объекте: на монолитном перекрытии под прямым солнцем, в техническом подвале без окон, в паркинге с временным освещением, в шахте, в венткамере или в коридоре, где световые зоны чередуются с темными участками. В таких условиях качество AR-сцены зависит не только от модели и координат, но и от того, насколько устройство способно видеть окружающее пространство и сохранять стабильный трекинг.
Экстремальная освещенность влияет сразу на несколько уровней работы. Камере сложнее распознавать ориентиры, экран становится менее читаемым, элементы модели могут сливаться с фоном, а пользователь быстрее теряет понимание, где проектная геометрия, а где фактический монтаж. Поэтому подготовка сценария дополненной реальности должна учитывать не только BIM-модель, но и реальные условия площадки.
Почему освещенность влияет на точность и читаемость AR
AR-сцена строится на постоянном сопоставлении данных камеры, датчиков и пространственных ориентиров. Устройство должно понимать, как оно перемещается относительно стен, пола, проёмов, конструкций, оборудования и других признаков среды. Если света слишком мало, камера видит меньше деталей. Если света слишком много, появляются пересветы, блики и потеря контраста. В обоих случаях система хуже распознает стабильные ориентиры.

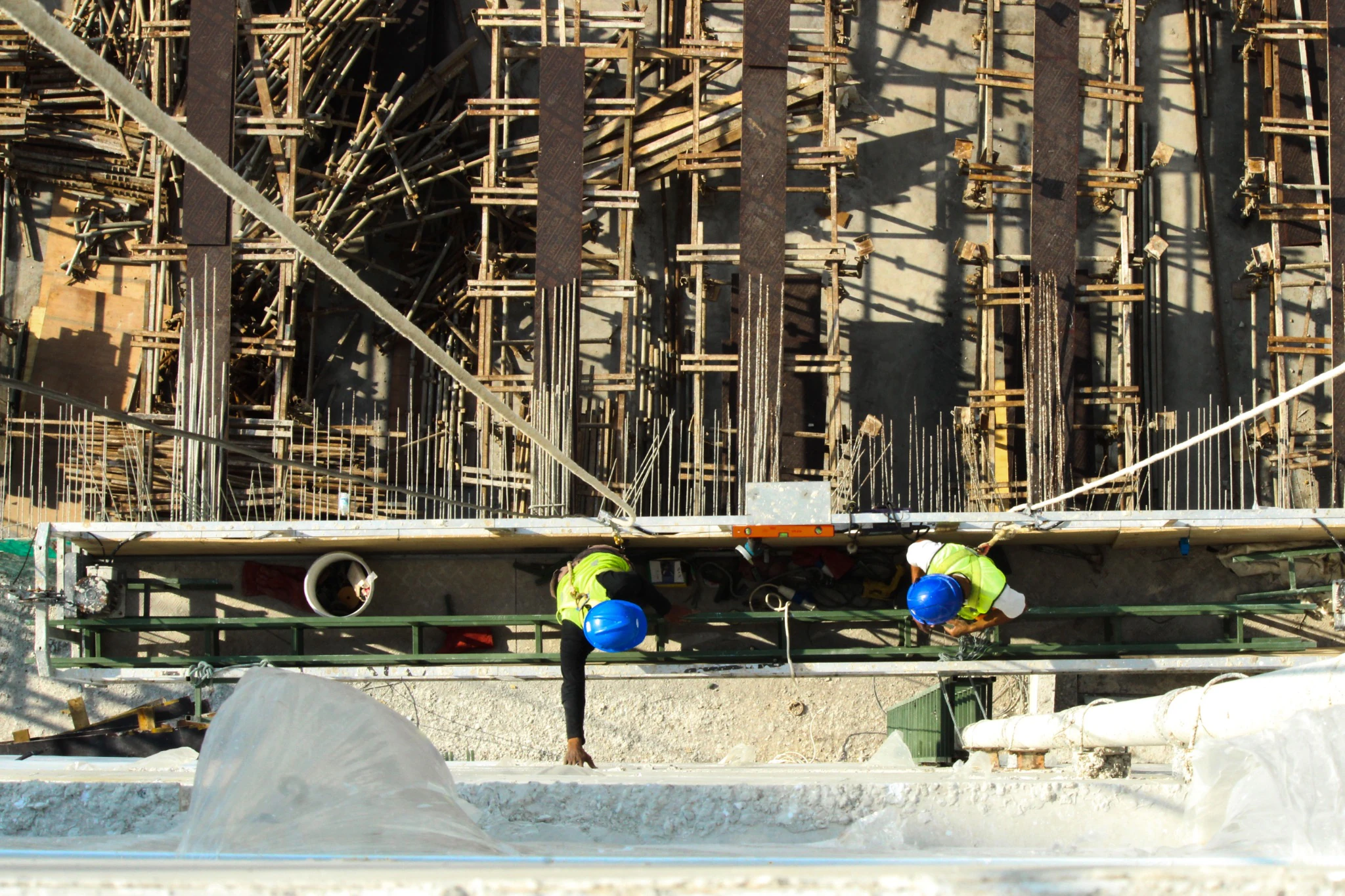

На ярком солнце проблема часто проявляется не только в трекинге, но и в восприятии модели пользователем. Экран планшета или смартфона теряет контраст, полупрозрачные элементы становятся хуже видимыми, тонкие линии и слабые цвета исчезают. На монолитной плите, фасаде или открытой кровле инженер может видеть модель формально, но не считывать её достаточно уверенно для проверки.
В темном подвале ситуация обратная. Камера получает мало информации, изображение становится шумным, поверхности теряют фактуру, а однотонные стены и перекрытия дают мало признаков для устойчивого позиционирования. Если пользователь идет по длинному коридору или технической зоне с временным светом, трекинг может стать менее стабильным, а модель начинает смещаться или требовать повторной привязки.
Что происходит без подготовки к световым условиям
Если модель и сценарий проверки готовятся только в офисе, на площадке могут возникнуть типовые проблемы. В ярком месте проектная модель становится плохо различимой. Инженер включает прозрачность, но фактический монтаж и виртуальные элементы сливаются. Мелкие детали, границы панелей, трассы лотков, арматура или контуры оборудования читаются хуже, чем на тестовом экране.
В темных помещениях модель может открываться, но привязка становится менее устойчивой. Устройство теряет ориентиры, особенно если пользователь быстро перемещается, поворачивает камеру или проходит через зоны с однотипными поверхностями. Если при этом требуется точная проверка скрытых работ, инженер может получить ложное впечатление о смещении модели или дефекте монтажа.
Еще одна проблема — пользователь начинает компенсировать условия вручную. В ярком месте он пытается менять угол экрана, отходить в тень, приближаться к элементам. В темном помещении включает фонарик, но получает резкие тени и блики на поверхностях. Если такой процесс не описан в регламенте, результат проверки становится зависимым от опыта конкретного человека.
Работа на ярком солнце
На открытом монолите, кровле, фасаде или наружной площадке важно заранее готовить модель с повышенной читаемостью. Проверяемые элементы должны иметь достаточный контраст, простые материалы и понятную визуальную иерархию. Слишком тонкие линии, слабая прозрачность и близкие оттенки плохо работают при ярком освещении.
Если проверяется фасадная раскладка, лучше делать акцент на границах панелей, швах, осях и узлах примыкания, а не на реалистичных материалах. Если проверяется армирование или закладные, проектные элементы должны быть видны на фоне фактического бетона и арматуры. Если контролируется наружная трасса или благоустройство, важно оставить в модели только те элементы, которые нужны для конкретной проверки, чтобы не перегружать экран.
Также нужно учитывать положение солнца. Прямой свет, блики на экране и резкие тени могут ухудшить восприятие. Если проверка критична, лучше выбирать время и точку обзора так, чтобы экран был читаемым, а камера видела достаточно ориентиров. В сложных условиях полезно выполнять проверку короткими участками с повторным контролем привязки, а не тянуть одну AR-сессию по большой открытой зоне.
Работа в темных подвалах и технических помещениях
В темных помещениях главная задача — обеспечить устройству достаточное количество устойчивых визуальных признаков. Временное освещение должно быть не только «для человека», но и достаточным для камеры. Слабый точечный свет, резкие тени и темные однотонные поверхности ухудшают трекинг. Лучше использовать равномерное освещение участка, где выполняется привязка и проверка.
Если освещение невозможно улучшить, нужно выбирать более надежные ориентиры: проёмы, углы, колонны, оборудование, контрастные элементы, метки AprilTag, виртуальные анкеры или заранее подготовленные точки размещения. При проверке длинных подвалов, паркингов или технических коридоров лучше работать по зонам и чаще подтверждать точность модели.
Темное помещение также влияет на восприятие прозрачной модели. Если фактическая сцена плохо различима, слишком плотная виртуальная геометрия может закрыть реальные элементы, а слишком прозрачная — потеряться на фоне. Поэтому для таких условий нужно подбирать отображение отдельно: проверяемые элементы делать заметными, а строительный контекст оставлять достаточным, но не перегружающим сцену.
Практический сценарий подготовки
Перед выходом на участок нужно определить, в каких световых условиях будет выполняться проверка. Если это открытая зона, модель тестируется на мобильном устройстве при ярком экране, с контрастными материалами и минимальным количеством лишних элементов. Если это подвал или техническая зона, нужно проверить, хватает ли освещения для устойчивой привязки, и заранее подготовить опорные точки.
На самой площадке сначала выполняется короткая проверка посадки модели. Инженер совмещает модель с несколькими устойчивыми ориентирами и смотрит, сохраняется ли совпадение при небольшом перемещении. Если модель сразу начинает смещаться, нужно изменить точку привязки, добавить освещение или сократить проверяемый участок.
После этого выполняется основная проверка. Если условия сложные, дефекты не фиксируются без повторного контрольного сопоставления. Например, если в темном коридоре модель показывает отклонение трассы, сначала нужно убедиться, что сама модель не сместилась относительно стен, проёмов или других ориентиров. Только после этого замечание можно считать технически обоснованным.
Как это работает в GIP VISION
GIP VISION позволяет открывать подготовленные IFC-модели на площадке, размещать их одним из поддерживаемых способов и настраивать прозрачность и видимость сцены. При ярком солнце или слабом освещении эти инструменты полезны только после проверки, что камера уверенно распознаёт ориентиры и модель сохраняет правильную посадку.
В условиях яркого солнца это означает, что модель нужно готовить с учетом видимости на экране: простые материалы, контрастные элементы, минимум декоративных текстур и лишней геометрии. В темных помещениях важнее надежная привязка, достаточное освещение и работа короткими зонами. Режим прозрачности помогает сопоставлять проект и факт, но он должен быть настроен под конкретные условия, иначе модель либо закроет фактический монтаж, либо станет плохо видимой.
GIP VISION не отменяет физических ограничений камеры, экрана и AR-трекинга. Приложение дает инструмент пространственного контроля, но качество результата зависит от подготовки модели, выбора точки привязки, освещения и методики работы пользователя на площадке.
Вывод
Экстремальная освещенность не запрещает использовать AR на стройке, но требует подготовки. Яркое солнце снижает читаемость экрана и контраст модели. Темный подвал ухудшает распознавание ориентиров и устойчивость трекинга. Если не учитывать эти факторы, пользователь может получить смещение модели, плохую визуальную читаемость или ложные замечания.
Для работы в GIP VISION в таких условиях модель нужно готовить под конкретную среду: усиливать контраст, упрощать материалы, выбирать надежные ориентиры, работать по коротким зонам и проверять привязку перед фиксацией дефектов. Тогда дополненная реальность остается рабочим инструментом контроля даже в условиях, где обычная офисная демонстрация модели не дает представления о реальной сложности площадки.
