Введение
На строительной площадке основная проблема — не наличие BIM-модели, а её корректная привязка к реальному объекту. Проект может быть проработан детально, но на месте всё равно приходится вручную сопоставлять его с помещением: искать оси, проверять размеры, сверять отметки.
Даже при работе с 3D остаётся разрыв между моделью и фактом. Этот разрыв приводит к типовым последствиям: коллизии, переделки, дополнительные согласования. В итоге появляются переделки, дополнительные согласования и задержки, которых можно было избежать при более ранней пространственной проверке.
Дополненная реальность позволяет работать с моделью прямо в пространстве. Но ключевой вопрос — как правильно её туда поставить без маркеров.
Как выполняется привязка на практике

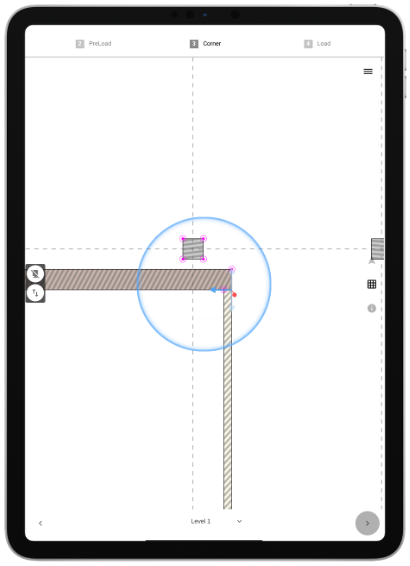

Если убрать маркеры, остаётся единственный надёжный ориентир — сама геометрия объекта.
В реальных сценариях размещение модели выполняется не “в воздухе”, а относительно конкретного элемента. Чаще всего — по дверному или оконному проёму.
Это не случайный выбор. Проём — один из немногих элементов, который:
- есть и в модели, и в реальности
- имеет понятную форму
- задаёт положение, ориентацию и масштаб
Фактически он становится естественной системой координат.
Принцип размещения по проёму
Работа строится вокруг одного ключевого действия — сопоставления реального проёма с проёмом в BIM-модели.
Процесс выглядит так:
Сначала в модель заранее закладывается опорный проём. Он выбирается на стадии подготовки — тот, который точно существует на объекте и будет доступен для привязки.
Далее на площадке пользователь открывает модель и наводит камеру на фактический проём. В этот момент происходит первичное сопоставление геометрии.
Если первичное совмещение неточное, положение корректируется вручную — по ширине, высоте и положению. Это нормальный этап, потому что на реальном объекте геометрия редко совпадает идеально: есть отделка, отклонения, частичные перекрытия.
После этого выполняется проверка:
совпадают ли стены, откосы, примыкания вокруг проёма с моделью.
Если совпадение достигнуто, модель фиксируется в пространстве и дальше уже воспринимается как часть объекта.
В GIP VISION этот сценарий реализован напрямую: размещение модели выполняется по выбранному проёму (selected opening) с возможностью ручной корректировки или полностью ручного режима (manual opening) .
Где обычно возникают ошибки
Даже при таком подходе ошибки остаются, но они становятся понятными и управляемыми.
Чаще всего проблемы связаны не с AR, а с исходными данными:
- проём в модели не совпадает с фактическим
- модель смещена относительно нулевой точки
- неправильно задан поворот
- в помещении нет однозначного ориентира
В этих случаях пользователь видит несоответствие сразу — на этапе совмещения. Это принципиально отличается от работы по чертежам, где ошибка может проявиться только при монтаже.
Практический пример
Типовая задача — проверка размещения инженерных систем в существующем помещении.
Без привязки:
инженер смотрит чертежи, переносит размеры, проверяет “на глаз”. Ошибки выявляются уже в процессе монтажа.
С привязкой по проёму:
модель совмещается с дверным проёмом, фиксируется, после чего можно пройтись по помещению и сразу увидеть:
- пересечения с существующими сетями
- фактические отступы
- доступность для монтажа
Это особенно важно для насыщенных узлов — ИТП, венткамер, машинных помещений, где “по чертежу” понять ситуацию сложно.
Почему именно проём
Важно понимать, что это не частный кейс, а рабочий принцип.
Проём удобен, потому что:
- задаёт плоскость стены
- задаёт направление
- читается визуально без измерений
По сути, он заменяет собой сразу несколько параметров привязки, которые в других сценариях приходится задавать отдельно.
Связка с BIM
Вся логика здесь напрямую опирается на BIM.
Модель уже содержит:
- точные размеры
- положение элементов
- взаимосвязь конструкций
Задача на площадке — не “построить заново”, а найти в реальности точку, через которую эту модель можно правильно разместить.
Привязка по проёму — это способ использовать существующую BIM-геометрию без дополнительных инструментов и подготовки.
Вывод
Размещение BIM-модели без маркеров — это не отказ от привязки, а переход к более естественной привязке.
Вместо искусственных ориентиров используются реальные элементы здания — в первую очередь проёмы.
Это даёт практический эффект:
- сокращает время подготовки
- упрощает работу на объекте
- снижает ошибки первого совмещения
- позволяет быстрее перейти к проверке решений
Такие задачи можно решать с помощью цифровых инструментов, например, через визуализацию модели на площадке с привязкой к существующим конструкциям без использования маркеров.
