Фиксация дефектов на строительной площадке часто начинается с простого действия: инженер видит отклонение, делает фотографию, пишет комментарий и передает информацию ответственному подрядчику. На практике именно на этом этапе теряется значительная часть технического смысла замечания. Фотография показывает факт, но не всегда показывает, относительно чего именно он является дефектом. Комментарий описывает проблему, но не всегда содержит точную привязку к проектному элементу, координате, помещению, оси или зоне ответственности.
В результате предписание превращается в документ, который требует дополнительного пояснения. Подрядчик уточняет, где именно находится дефект. Проектировщик просит показать участок в модели. Технадзор возвращается к чертежам. Генподрядчик пытается понять, влияет ли замечание на график. Если дефект связан с пространственным расхождением между проектом и фактом, обычной фотофиксации недостаточно: нужно зафиксировать саму проектно-фактическую ситуацию.
Почему традиционное замечание часто не закрывает проблему
Классическое замечание обычно содержит несколько обязательных элементов: место, описание дефекта, фотографию, ссылку на проект или норматив, срок устранения и ответственного исполнителя. Но в сложных инженерных зонах даже такая структура не всегда обеспечивает однозначность. Если воздуховод смещен относительно проектной трассы, важно показать не только сам воздуховод, но и проектное положение трассы. Если закладная деталь установлена с отклонением, нужно показать её проектное место и фактическую посадку. Если отверстие или проходка выполнены неверно, важно зафиксировать связь с моделью, а не только вид отверстия на стене.
Основная проблема возникает из-за разрыва между фиксацией дефекта и проектной информацией. Замечание создается на площадке, а подтверждающие материалы часто остаются в офисной модели, чертеже или переписке. Пока участники не совмещают эти данные, дефект остается предметом интерпретации. Один участник видит нарушение, другой считает его допустимым отклонением, третий не понимает, к какому проектному элементу относится замечание.
Для качественного процесса фиксации замечаний важно, чтобы замечание было не просто «фото плюс текст», а зафиксированной точкой несоответствия между проектом и фактом. Тогда у предписания появляется ясная структура: где проектное положение, где фактическое отклонение, какой элемент затронут, кто отвечает за исправление и что должно быть проверено после устранения.
Что происходит без AR-сцены
Без AR инженер фиксирует дефект обычной фотографией. Затем добавляет описание, указывает помещение, этаж, ось или зону, при необходимости прикладывает фрагмент чертежа. Если дефект простой, этого достаточно. Но если речь идет о пространственном положении элемента, фото не показывает проектную геометрию. Чтобы понять замечание, нужно открыть модель или чертеж отдельно и мысленно совместить его с изображением с площадки.
Такой процесс увеличивает количество уточняющих итераций. Подрядчик может ответить, что элемент установлен «по месту» из-за фактического препятствия. Проектировщик может запросить дополнительные фото и размеры. Технадзор может потребовать повторного выхода на участок. Замечание вроде бы создано, но его нельзя быстро закрыть, потому что оно не содержит достаточного пространственного контекста.
Еще одна проблема — повторная проверка. После устранения дефекта нужно убедиться, что исправление действительно вернуло элемент в проектное положение. Если исходное замечание было создано без AR-сцены, повторная проверка снова требует сопоставления фото, чертежа, модели и фактического участка. Это делает цикл «обнаружение — предписание — устранение — приёмка» длиннее, чем он мог бы быть.
Как AR меняет процесс фиксации замечаний

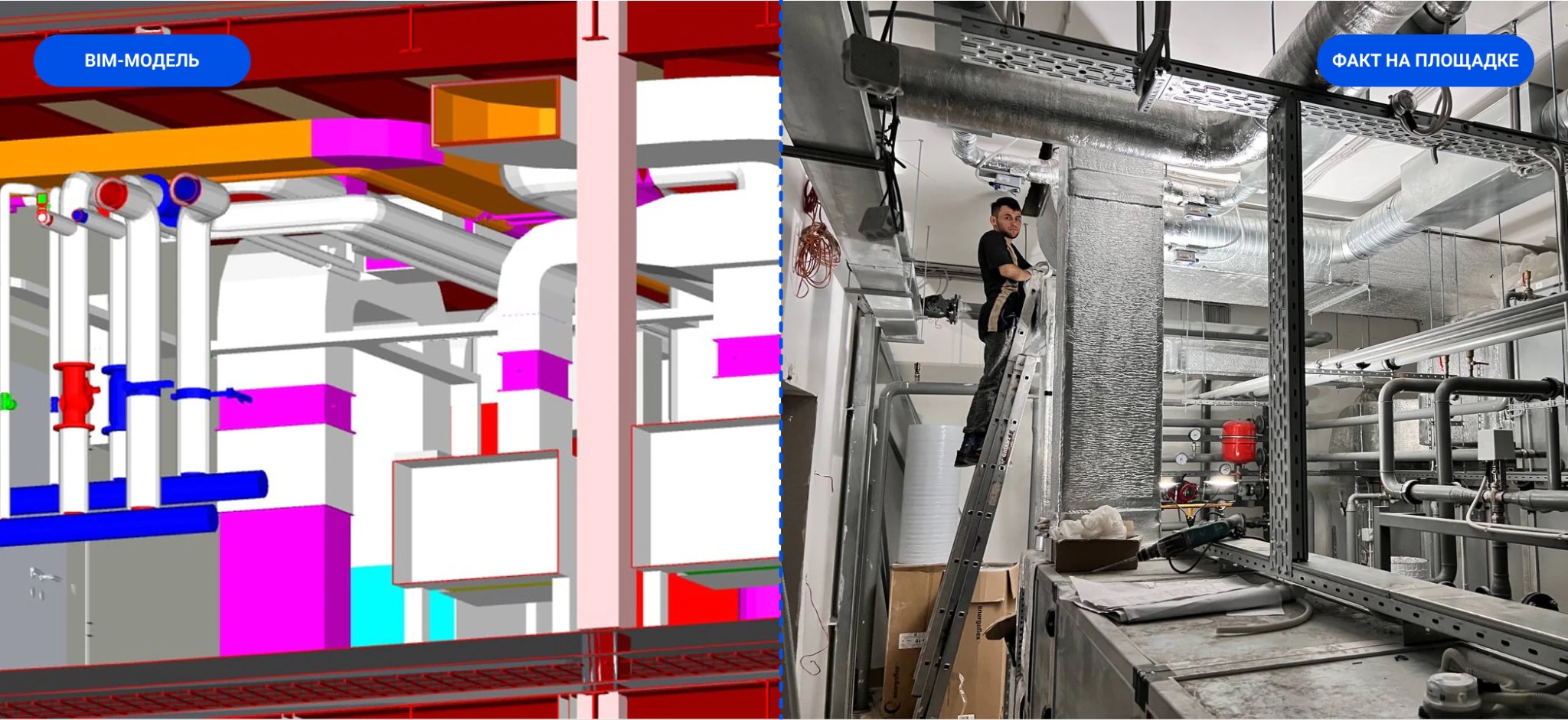

Дополненная реальность позволяет создавать замечание из сцены, где проектная модель уже совмещена с фактом. Инженер фиксирует не только смонтированный элемент, но и его расхождение с проектной геометрией в масштабе 1:1. Такое замечание сразу содержит технический контекст: проектное положение видно в кадре, фактическое положение видно рядом, а отклонение можно объяснить без отдельного набора скриншотов и пояснений.
В AR-сцене дефект становится более предметным. Если трасса ушла от проектного коридора, это видно визуально. Если элемент смонтирован ниже нужной отметки, его положение можно сопоставить с моделью. Если доступ к обслуживаемому узлу будет перекрыт, это можно показать до закрытия работ. В таком формате предписание становится не просто формальной фиксацией нарушения, а рабочей инженерной задачей, которую проще передать, обсудить и закрыть.
AR также помогает отделить критичные дефекты от допустимых отклонений. Иногда фактическое смещение есть, но оно не влияет на дальнейшие работы. В других случаях отклонение кажется небольшим, но нарушает монтаж соседнего элемента или зону обслуживания. Когда проект и факт видны в одной сцене, участникам проще оценить последствия и принять решение: исправлять, согласовывать изменение или провести дополнительную проверку.
Пошаговый алгоритм фиксации дефекта из AR-сцены
Первый шаг — выбрать корректный фрагмент модели. Для фиксации дефекта не нужно выводить на экран весь объект. Лучше открыть конкретный участок: помещение, инженерную зону, фасадный узел, шахту, трассу, группу закладных или участок металлоконструкций. Чем точнее подготовлена модель для проверки, тем понятнее будет будущая фиксация.
Второй шаг — выполнить пространственную привязку. Модель должна быть совмещена с фактическим объектом так, чтобы инженер мог корректно оценивать расхождение. Если привязка выполнена неточно, замечание потеряет техническую ценность для проверки. Поэтому перед фиксацией важно проверить посадку модели по нескольким очевидным ориентирам: стенам, проёмам, углам, конструктивным элементам или заранее заданной точке обзора.
Третий шаг — включить нужное отображение. В зависимости от дефекта может потребоваться прозрачность модели, скрытие лишних элементов, фокус на конкретном разделе или визуальное выделение проверяемой системы. Для инженерного замечания важно, чтобы в кадре не было избыточной информации, которая мешает понять проблему.
Четвертый шаг — зафиксировать сам дефект. Инженер делает AR-снимок, где видно фактическое положение элемента и его проектное положение. При необходимости дополнительно выполняется измерение расстояния, зазора или смещения. В комментарии указывается, что именно не совпадает: ось, отметка, габарит, зона обслуживания, проходка, узел подключения, раскладка или положение элемента.
Пятый шаг — оформить предписание. После сохранения AR-материалов инженер открывает замечания проекта, создаёт предписание или связывает его с замечанием, указывает ответственного и плановый срок. Так техническая фиксация получает конкретного исполнителя и срок проверки.
Шестой шаг — выполнить повторную проверку после устранения. Исправленный участок снова открывается в AR, проектная модель сопоставляется с фактом, после чего замечание закрывается или возвращается в работу. Такой цикл делает процесс фиксации замечаний не линейной перепиской, а повторяемым процессом контроля.
Как это работает в GIP VISION
В мобильном GIP VISION инженер выбирает IFC-элемент, при необходимости настраивает видимость модели и сохраняет материалы проверки: обычный снимок с камеры, кадр с AR-наложением и изображение BIM-модели. Затем в замечаниях проекта можно создать предписание, указать ответственного и плановый срок либо связать предписание с замечанием.
Для процесса фиксации замечаний это означает, что инженер может сначала вывести проектную модель на площадке, затем визуально выявить расхождение и подготовить материал для предписания: снимок, измерение и комментарий. Если замечание связано с конкретным IFC-элементом, его проще описать не общими словами, а через проектный контекст: какой элемент затронут, где он должен находиться и в чем состоит отклонение.
Встроенные замечания, задачи и предписания GIP VISION позволяют вести рабочий цикл устранения внутри проекта. При этом приложение не заменяет юридически значимый журнал строительного контроля, официальные акты и внутренние правила документооборота компании.
Практический эффект для строительного контроля
Основной эффект AR-фиксации заключается в сокращении неоднозначности. Замечание становится понятнее для подрядчика, потому что в нем видно, где находится проектное положение. Оно становится полезнее для проектировщика, потому что содержит контекст модели. Оно становится удобнее для технадзора, потому что позволяет быстрее проверить устранение.
Второй эффект — ускорение цикла закрытия. Если дефект зафиксирован с проектной моделью, меньше времени уходит на уточнение места, поиск чертежа, повторный выход на площадку и объяснение проблемы. Исполнитель получает более конкретную задачу, а контролирующий инженер — более понятный критерий приёмки.
Третий эффект — повышение качества накопленной истории. Если замечания фиксируются не просто как фото, а как проектно-фактические AR-сцены, по ним легче анализировать повторяющиеся ошибки: какие разделы чаще уходят от модели, какие подрядчики чаще требуют корректировки, на каких этапах возникают расхождения и где нужно менять регламент проверки.
Вывод
Процесс фиксации замечаний на стройке должен фиксировать не только факт дефекта, но и его отношение к проекту. Обычная фотография часто не дает достаточного контекста, особенно если проблема связана с пространственным положением элемента, трассы, узла или зоны обслуживания.
В GIP VISION дефект сначала фиксируется в AR-сцене с проектным контекстом, снимками и при необходимости предварительным измерением. Затем предписание создаётся или связывается с замечанием в разделе замечаний проекта, где указываются ответственный и плановый срок, а после устранения проводится повторная проверка.
