Строительство дата-центров отличается высокой концентрацией инженерных систем на ограниченной площади. В одном пространстве сходятся силовые кабельные трассы, слаботочные сети, лотки, шинопроводы, системы охлаждения, вентиляция, пожаротушение, мониторинг, фальшполы, стойки, щиты, датчики и резервные контуры. Ошибка в таком объекте редко остается локальной: смещение одного кабельного лотка может повлиять на доступ к оборудованию, пересечение с трассой охлаждения, пожарные зоны, обслуживание стоек или дальнейшую прокладку смежных систем.
Для дата-центра важно не просто смонтировать системы по чертежам, а обеспечить управляемую пространственную координацию. Кабельные трассы должны проходить в заданных зонах, сохранять доступность для эксплуатации, не конфликтовать с охлаждением и пожарной безопасностью, учитывать будущие подключения и не создавать препятствий для модернизации. Дополненная реальность помогает перенести BIM-модель таких трасс на площадку и проверить проектное решение в реальном пространстве до того, как ошибка станет дорогостоящей переделкой.
Почему ЦОД особенно чувствителен к ошибкам трассировки
В обычном административном или жилом здании кабельные системы также требуют контроля, но плотность и критичность инженерии в ЦОД значительно выше. Здесь почти каждый метр пространства имеет функциональную нагрузку. Над стойками, под фальшполом, в коридорах, технических помещениях и кроссовых зонах проходят несколько уровней инженерных трасс. Одни системы должны быть физически разведены, другие — иметь резервные маршруты, третьи — сохранять доступ для обслуживания и замены.
Если трасса уходит от проектного положения, это может нарушить не только геометрию, но и эксплуатационную логику. Например, кабельный лоток может оказаться слишком близко к трубопроводу охлаждения, затруднить доступ к клапану, перекрыть зону обслуживания оборудования или попасть в пространство, где позднее должна пройти резервная линия. На раннем этапе это может выглядеть как незначительное отклонение, но после насыщения помещения инженерией исправление становится сложным.
Особенно критичны зоны пересечения. В дата-центре несколько подрядчиков часто работают параллельно: электрика, СКС, охлаждение, автоматика, пожаротушение, металлоконструкции, фальшполы, архитектурные решения. Если каждый подрядчик ориентируется только на свой комплект чертежей, пространственные конфликты начинают проявляться уже на площадке.
Что происходит без визуального контроля на месте
Без AR контроль трассировки кабельных систем строится через рабочую документацию, BIM-координацию, планы потолков, разрезы, монтажные схемы, совещания и авторский надзор. Эти инструменты необходимы, но они не всегда позволяют быстро понять, как проектная трасса ложится на фактически смонтированные конструкции.
На площадке инженер может видеть лоток, подвесы, стойки, трубопроводы и воздуховоды, но для проверки ему нужно сопоставлять это с несколькими видами документации. Если трасса проходит в несколько уровней, по разным отметкам и через несколько помещений, такая проверка становится трудоемкой. При высокой плотности систем даже небольшая ошибка в интерпретации чертежа может привести к конфликту.
Еще одна проблема — последовательность монтажа. Один подрядчик может занять удобную зону раньше другого, хотя по проекту эта зона предназначалась для смежной системы. Пока все системы не смонтированы, конфликт может быть неочевиден. Но когда в помещение приходит следующий подрядчик, выясняется, что проектный коридор уже занят, а переставлять трассу поздно или дорого.
Как AR помогает при строительстве дата-центра
Дополненная реальность позволяет показать проектные кабельные трассы, лотки, стойки, оборудование и смежные инженерные системы непосредственно в помещении. Пользователь видит не абстрактный план, а проектное положение элементов в масштабе реального объекта. Это помогает проверить, где именно должен пройти лоток, на какой высоте он должен находиться, как он пересекается со смежными системами и остается ли доступ к обслуживаемым элементам.
AR особенно полезна до начала массового монтажа. На этапе подготовки можно пройти по будущим трассам и увидеть, не попадают ли они в конфликт с фактическими конструкциями, временными решениями, уже смонтированными системами или зонами обслуживания. Если проблема выявлена до монтажа, её можно решить через корректировку, уточнение последовательности работ или дополнительное согласование.
Второй важный сценарий — контроль после частичного монтажа. Когда одна система уже установлена, а другая только планируется, AR позволяет наложить оставшуюся проектную геометрию на фактическую ситуацию. Это помогает понять, сохранился ли проектный коридор для следующих работ или уже появился риск конфликта.
Проверка кабельных трасс в условиях высокой плотности
При проверке кабельных трасс в ЦОД важно смотреть не только на совпадение центра лотка с проектной линией. Нужно оценивать габариты, высотные отметки, зоны обслуживания, радиусы поворотов, доступность для протяжки кабеля, места пересечения с другими системами и возможность дальнейшего расширения.

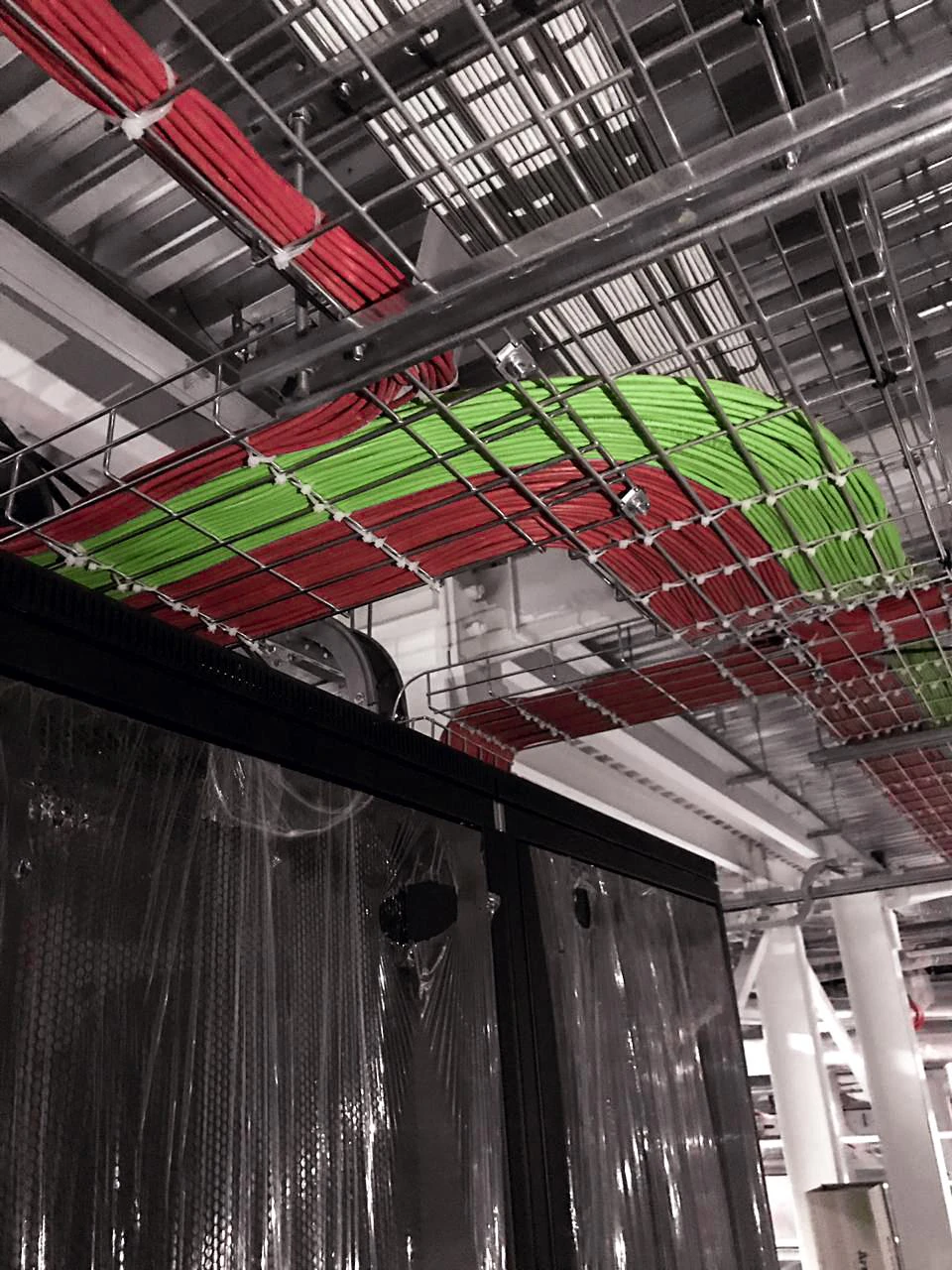

AR-сцена помогает визуально увидеть эти отношения. Например, инженер может проверить, не попадает ли проектный лоток в зону воздухораспределения, не перекрывает ли доступ к запорной арматуре, не конфликтует ли с подвесами фальшпола или не занимает пространство будущей резервной трассы. На экране становится понятнее, какие элементы действительно пересекаются, а какие находятся на разных отметках.
Для такой работы модель должна быть подготовлена не как полная цифровая модель всего объекта, а как рабочий фрагмент. Если вывести все системы одновременно, AR-сцена будет перегружена. Лучше проверять отдельные зоны: машинный зал, коридор, техническое помещение, кроссовую, помещение ИБП, участок фальшпола или потолочное пространство над конкретным рядом стоек.
Работа со смежными системами
Кабельные трассы в дата-центре нельзя проверять изолированно. Они связаны с охлаждением, пожаротушением, электроснабжением, автоматикой и эксплуатационными проходами. Поэтому в AR-модели нужно оставлять достаточный контекст: не все элементы здания, но те системы, которые влияют на размещение кабелей.
Если проверяется СКС, полезно видеть силовые трассы, стойки, кроссовые зоны, вводы и зоны обслуживания. Если проверяются силовые лотки, нужно учитывать охлаждение, пожарные системы, шкафы, щиты и резервные маршруты. Если идет работа под фальшполом, важно видеть не только лотки, но и опоры, воздухораспределение, кабельные вводы и элементы, которые могут мешать доступу.
Такой подход снижает риск локально правильного, но системно неудобного решения. Лоток может быть смонтирован «по месту» без явной коллизии, но затем создать проблему эксплуатации. AR помогает увидеть такие риски раньше, потому что проектная схема показывается в фактическом пространстве, а не только на плане.
Как это работает в GIP VISION
В насыщенных помещениях ЦОД GIP VISION позволяет отфильтровать нужную систему, скрыть соседние элементы, ограничить дальность видимости и посмотреть свойства выбранного IFC-объекта. Это помогает разбирать локальный узел без одновременного показа всей инженерной модели.
Для строительства дата-центров это означает, что в GIP VISION можно использовать подготовленные IFC-фрагменты кабельных трасс и смежных систем для проверки на площадке. Режим прозрачности помогает сопоставлять проектную трассу с уже смонтированными лотками, подвесами, оборудованием и строительными конструкциями. Встроенная линейка может использоваться для уточнения расстояний, габаритов и зон доступа при полевой проверке.
Важно, что приложение не заменяет BIM-координацию и инженерные расчеты. Оно переносит подготовленную модель в реальное пространство и помогает быстрее увидеть, совпадает ли фактический монтаж с проектной логикой. Для ЦОД это особенно ценно, потому что плотность инженерии делает ошибки заметными слишком поздно, если контролировать их только по документации.
Требования к подготовке модели для ЦОД
Для AR-контроля в дата-центре модель нужно готовить по зонам и сценариям. Не стоит загружать всю инженерную модель целиком, если проверяется один ряд стоек или один участок кабельного коридора. Рабочий фрагмент должен содержать проверяемую систему, ближайшие смежные системы, строительные ориентиры и элементы, влияющие на доступ.
Также важна структура слоев и именование. Пользователь должен быстро понимать, какая трасса отображается: силовая, слаботочная, резервная, основная, временная, по какому помещению и какой версии. Если все лотки выглядят одинаково и не имеют понятной принадлежности, проверка превращается в визуальный шум.
Отдельно нужно контролировать координаты и актуальность версии. В ЦОД изменения могут происходить быстро: корректируются трассы, меняется оборудование, уточняются зоны резервирования. Если на устройство попадает старая модель, AR-контроль становится источником ошибки. Поэтому перед выходом на площадку нужно проверять, что используется актуальный IFC-фрагмент, соответствующий текущему проектному решению.
Вывод
Дата-центр — это объект, где высокая плотность кабельных и инженерных трасс делает пространственную координацию критичной. Ошибка в положении лотка, подвеса, трассы или оборудования может повлиять на смежные системы, доступность обслуживания, резервирование и последующую эксплуатацию.
GIP VISION помогает использовать дополненную реальность как инструмент полевого контроля: показать проектную IFC-модель в реальном помещении, сопоставить кабельные трассы с фактическим монтажом, проверить зоны пересечения и заранее выявить риски. Для надежного результата модель должна быть подготовлена по участкам, очищена от лишней геометрии, структурирована по системам и проверена на актуальность до выхода на площадку.
