Системы медицинских газов в больницах относятся к инженерным сетям с повышенной ценой монтажной ошибки. На обычном объекте смещение трассы или точки подключения чаще всего приводит к переделке, дополнительному согласованию и задержке смежных работ. В медицинском объекте ошибка затрагивает не только строительный процесс, но и эксплуатационную безопасность: доступность кислорода, вакуума, сжатого воздуха, углекислого газа или других технологических сред должна быть обеспечена в конкретной зоне, на конкретной отметке и в связи с конкретным медицинским оборудованием.
Особенно сложной становится работа в чистых помещениях, операционных, реанимационных блоках, палатах интенсивной терапии и лабораторных зонах. Здесь инженерные системы размещаются в плотной связке с архитектурой, потолочными модулями, медицинскими консолями, ламинарными потоками, вентиляцией, электрикой, слаботочными системами, подвесным оборудованием и зонами обслуживания. Поэтому проверка монтажа медицинских газов не может сводиться только к факту прокладки трубопровода. Нужно понимать, точно ли система встала в проектную геометрию и не нарушает ли она последующую эксплуатационную логику помещения.
Почему медицинские газы требуют высокой точности позиционирования
Медицинские газы работают не как обычная инженерная трасса, которую можно относительно свободно сместить в межпотолочном пространстве. Конечные точки системы связаны с рабочими местами врачей, оборудованием, медицинскими консолями, зонами подключения аппаратов, требованиями по доступу и санитарными ограничениями. Если точка вывода смещена, это может повлиять на размещение оборудования, эргономику помещения и возможность обслуживания.
В чистых помещениях дополнительно возникает ограничение по последовательности работ. После устройства стен, потолков, герметичных узлов, отделки и инженерных проходок доступ к трассам становится ограниченным. Любая переделка после закрытия конструкций означает не просто демонтаж отделки, а нарушение чистовой среды, повторную герметизацию, дополнительные проверки и возможное влияние на сроки ввода помещения.

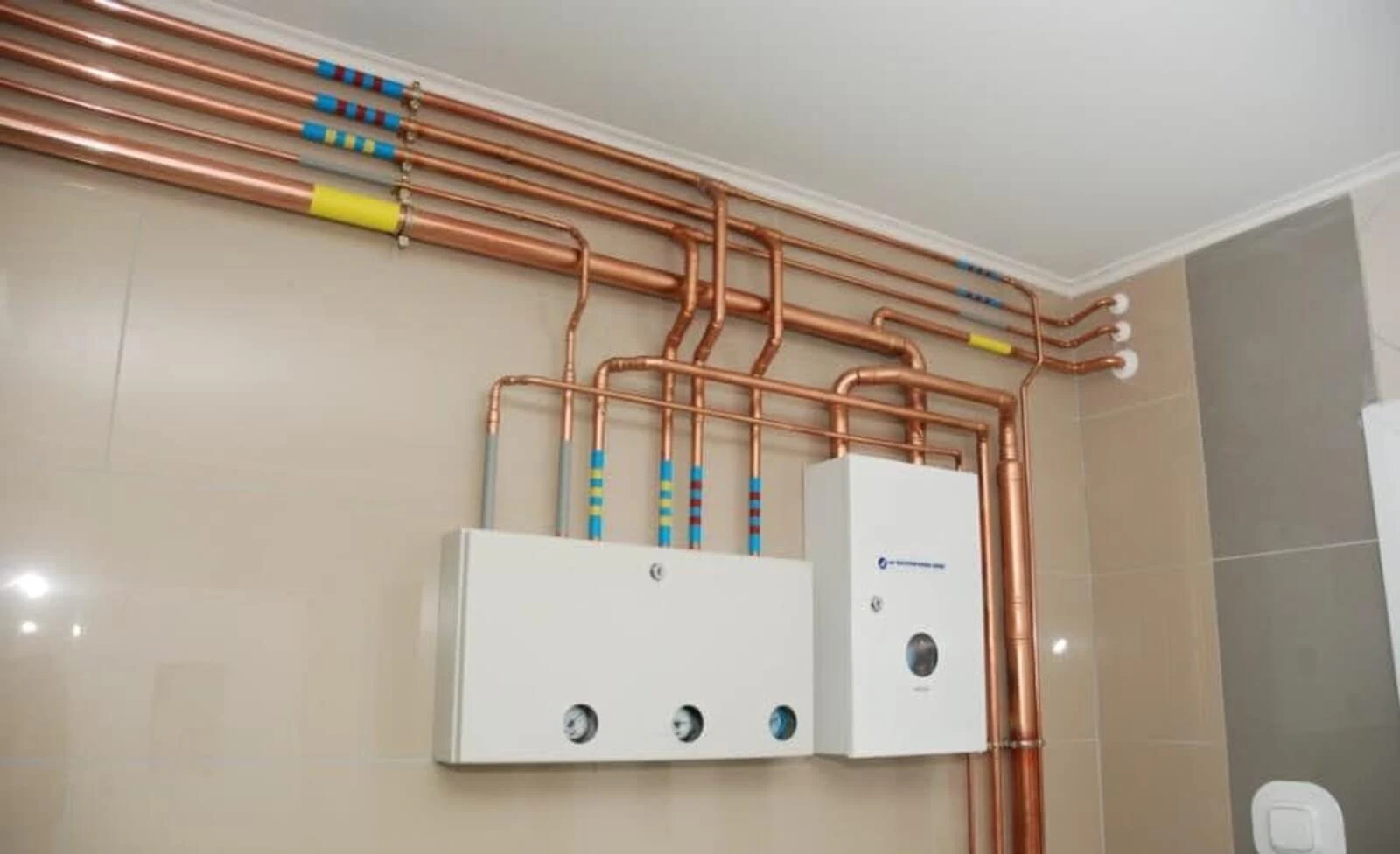

На практике критичными оказываются участки прохода через конструкции, места подключения к консолям, зоны клапанных блоков, трассы в межпотолочном пространстве, сопряжение с вентиляцией и медицинским оборудованием. Ошибка может быть небольшой по размеру, но существенной по последствиям. Например, трубопровод может пройти в зоне, где должен находиться воздуховод ламинарного потока; клапанный блок может оказаться неудобным для обслуживания; точка подключения может сместиться относительно медицинской консоли и потребовать изменения отделки или мебели.
Что происходит в текущем процессе без AR
Без дополненной реальности проверка систем медицинских газов строится через планы, разрезы, спецификации, BIM-модель на экране, исполнительные схемы и визуальный осмотр. Инженер проверяет маршрут трассы, отметки, точки вывода и соответствие проекту, но делает это через несколько промежуточных представлений. Проектная модель существует отдельно, фактическое помещение — отдельно, а их сопоставление зависит от опыта специалиста и качества документации.
В чистых помещениях этот процесс дополнительно усложняется плотностью систем. На небольшом участке могут находиться трубопроводы медицинских газов, воздуховоды, электрические трассы, слаботочные системы, потолочные панели, светильники, подвесные консоли и технологические закладные. Если проверка выполняется по чертежу, инженер должен мысленно совместить несколько разделов и понять, нет ли расхождений в реальном пространстве. Это требует времени и не всегда позволяет выявить проблему до закрытия работ.
Еще одна сложность связана с тем, что медицинские помещения часто имеют высокую степень типизации. Палаты, операционные или процедурные могут повторяться, но фактические отклонения в каждом помещении будут разными. Если трасса в одном помещении смещена незначительно, на следующем этаже или в соседнем блоке аналогичное отклонение может уже привести к конфликту с оборудованием. Без пространственного контроля такие различия выявляются поздно и не всегда системно.
Как меняется проверка при использовании AR
Дополненная реальность позволяет вывести проектную модель систем медицинских газов непосредственно в помещение и сопоставить её с фактическим монтажом в масштабе 1:1. Инженер видит не абстрактную схему, а проектное положение трубопроводов, клапанных блоков, точек подключения и зон прохода в реальном контексте помещения.
После привязки модели к объекту проектная геометрия накладывается на фактическую сцену. Если трасса медицинского газа смещена, это видно относительно стен, потолка, проёмов, медицинских консолей, оборудования и соседних инженерных систем. Если монтаж еще не выполнен, AR позволяет заранее проверить, пройдет ли трасса в доступном коридоре и не возникнет ли конфликтов с другими разделами.
Такой способ особенно полезен до закрытия потолков и стен. Инженер может проверить, что система занимает проектное положение, не нарушает зоны обслуживания, не мешает вентиляции и не конфликтует с будущим оборудованием. В отличие от проверки по чертежу, здесь проблема видна прямо в помещении, где она возникнет, а не на совещании после анализа скриншотов и исполнительных схем.
Практический сценарий проверки на объекте
Проверка начинается с подготовки фрагмента модели по конкретному помещению или группе помещений: операционная, палата интенсивной терапии, лаборатория, процедурный блок, чистый коридор или зона клапанных блоков. Для полевой работы важно не перегружать сцену лишними элементами, а вывести те системы, которые имеют значение для контроля: медицинские газы, основные смежные инженерные сети, точки подключения и элементы, влияющие на доступ.
На площадке инженер открывает модель, выполняет привязку и проверяет совпадение проектной геометрии с фактической ситуацией. Сначала оценивается общая посадка относительно стен, проёмов и конструкций. Затем проверяются трассы медицинских газов: отметки, проходы, повороты, узлы подключения, клапанные блоки, точки вывода и зоны обслуживания. Если фактический монтаж уходит от проектной модели, отклонение видно сразу.
Отдельно проверяются зоны будущей эксплуатации. Важно не только смонтировать трубопровод, но и обеспечить доступ к элементам, которые будут обслуживаться после ввода объекта. Если клапан или узел оказывается в зоне, перекрытой потолочной системой, оборудованием или другим инженерным элементом, это нужно выявить до закрытия работ. AR позволяет оценить такую ситуацию визуально, без длительного сопоставления нескольких комплектов документации.
Как это работает в GIP VISION
В GIP VISION можно открыть подготовленный IFC-фрагмент системы медицинских газов, выбрать нужные элементы, проверить их свойства и сопоставить трассу с помещением при настроенной прозрачности. Встроенная линейка даёт предварительную оценку расстояний, а точные отметки и допуски проверяются регламентированными измерительными средствами.
Для проверки систем медицинских газов это означает, что инженер может открыть не всю модель больницы, а отдельное чистое помещение или технологический блок. Режим прозрачности помогает видеть проектные трубопроводы и точки подключения поверх фактической сцены, не теряя контекст реального помещения. Измерительный инструмент позволяет уточнять расстояния, зазоры и отклонения в конкретных местах. Если модель подготовлена корректно, проверка становится понятной не только BIM-координатору, но и инженеру строительного контроля, представителю подрядчика и службе эксплуатации.
GIP VISION в этом процессе не заменяет испытания, сертификацию, регламент приёмки медицинских систем или требования специализированных нормативов. Его роль прикладная: перенести проектную модель в помещение и дать возможность до закрытия работ увидеть, совпадает ли монтаж с проектной геометрией. Для чистых помещений это особенно важно, потому что поздняя переделка затрагивает не только инженерную сеть, но и весь контур отделки, герметизации и подготовки помещения к эксплуатации.
Вывод
Проверка систем медицинских газов требует точного пространственного контроля. Важно оценивать не только наличие трубопровода, но и его положение относительно медицинского оборудования, зон обслуживания, потолочных систем, вентиляции, стен, проходок и будущих точек подключения. Ошибка в таком разделе может проявиться уже после закрытия чистового контура, когда исправление становится сложным и дорогостоящим.
Дополненная реальность позволяет выполнить проверку до перехода к следующим этапам. Проектная IFC-модель отображается в реальном помещении в масштабе 1:1, инженер видит совпадения и отклонения, а спорные вопросы можно решать непосредственно в зоне монтажа. В таком сценарии GIP VISION используется как инструмент раннего контроля инженерной точности: он помогает не просто посмотреть модель, а проверить, как система медицинских газов действительно встает в чистое помещение.
