Проверка раскладки фасадных панелей и узлов примыкания в масштабе 1:1 до начала облицовки

Фасадные работы относятся к тем этапам строительства, где ошибка геометрии часто становится видимой слишком поздно. Пока выполняется подсистема, закладные, кронштейны и подготовка основания, отклонение может выглядеть...

Текст статьи

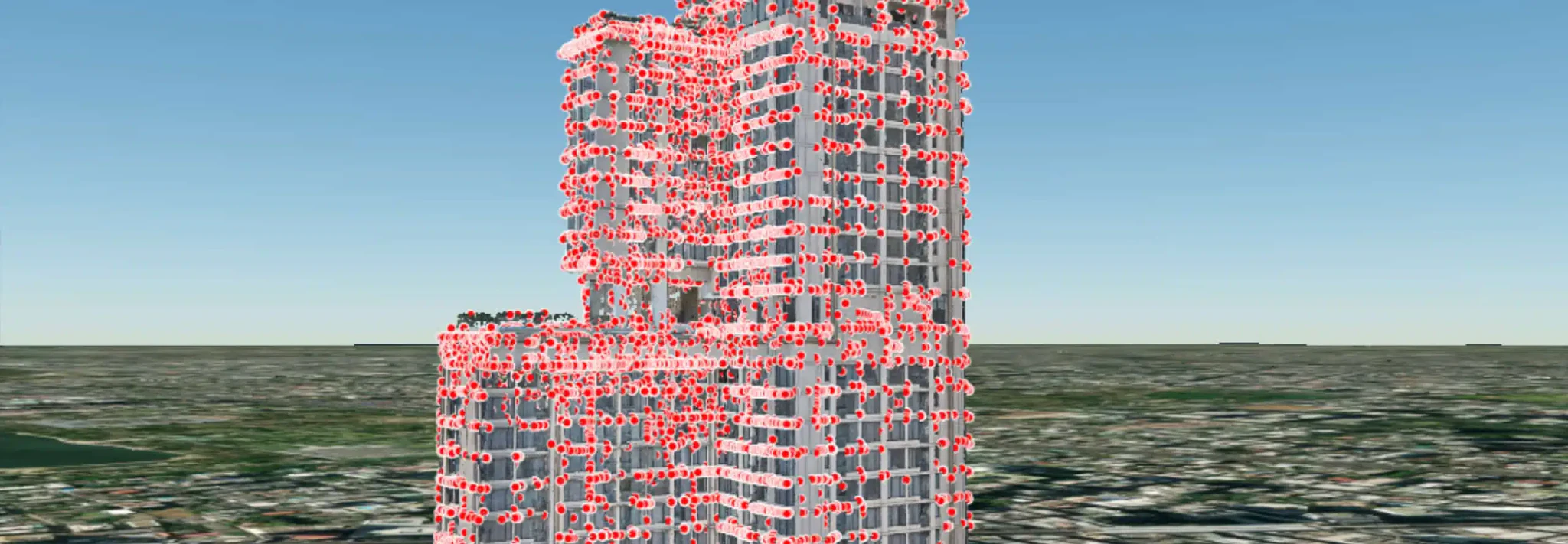

Трёхмерная модель фасадной раскладки здания

Фасадные работы относятся к тем этапам строительства, где ошибка геометрии часто становится видимой слишком поздно. Пока выполняется подсистема, закладные, кронштейны и подготовка основания, отклонение может выглядеть несущественным. Но после начала облицовки оно проявляется уже как нарушение раскладки панелей, несовпадение швов, конфликт с оконными блоками, витражами, парапетами или инженерными проходками. На этом этапе исправление редко ограничивается локальной корректировкой: приходится пересматривать участок фасада, менять крепления, подрезать элементы или возвращаться к проектировщику за уточнением узла.

Основная сложность фасадного контроля заключается в том, что проектная логика фасада задается не только отдельными элементами, но и общей сеткой. Панель, кассета, витражная стойка или участок облицовки должны попасть в конкретное положение относительно осей, проёмов, отметок, углов здания и соседних элементов. Если контроль выполняется только по чертежам и локальным замерам, инженер видит отдельные размеры, но не всегда видит, как эти размеры складываются в фасадную систему целиком.

Почему фасадная раскладка требует проверки до начала монтажа облицовки

До начала облицовки на объекте уже сформированы ключевые условия, от которых зависит внешний вид и техническая корректность фасада: геометрия монолита, положение проёмов, точность установки оконных и витражных блоков, размещение кронштейнов, отметки плит перекрытия, вылеты подсистемы, зоны примыканий и проходов инженерных элементов. Если на этом этапе есть отклонения, они будут влиять на всю последующую раскладку.

Типовая проблема возникает из-за того, что фасадная система проектируется как регулярная геометрия, а фактический контур здания после монолитных и монтажных работ всегда имеет допуски. Пока эти допуски не сопоставлены с проектной раскладкой, невозможно точно понять, где потребуется компенсация, где можно оставить проектное решение без изменений, а где нужно заранее корректировать узел.

Особенно чувствительными являются зоны углов, примыкания к витражам, оконным блокам, цоколю, парапетам, деформационным швам и местам перехода материалов. Здесь ошибка в несколько сантиметров может нарушить не только внешний вид, но и конструктивную логику крепления, водоотвод, зазоры, пожарные рассечки или возможность нормального монтажа подсистемы.

Что происходит в текущем процессе без AR

В традиционном процессе проверка фасадной раскладки выполняется через фасадные развертки, узлы, ведомости элементов и выборочные геодезические измерения. Инженер сопоставляет проектную сетку с фактом, но делает это через несколько промежуточных представлений: чертеж, отметка, ось, размер, фотофиксация, комментарий на совещании. Между проектным решением и реальным фасадом возникает разрыв интерпретации.

На площадке это приводит к типовой ситуации: подрядчик видит фактический проём или участок стены, проектировщик видит фасадную схему, технадзор видит отдельный дефект или отклонение, а заказчик оценивает уже результат после монтажа. До начала облицовки всем участникам сложно быстро договориться, где именно возникнет проблема, если оставить текущую геометрию без изменений.

Еще один риск связан с тем, что фасадные панели часто проверяются по месту уже после начала монтажа. Первые элементы задают сетку, затем ошибка начинает накапливаться. Если стартовая привязка выполнена неточно, последующие панели могут уйти относительно проектной оси, швы перестают совпадать с архитектурной логикой, а корректировка требует демонтажа уже смонтированного участка.

Как меняется процесс с применением AR

Дополненная реальность позволяет перенести фасадную модель в реальное пространство и проверить раскладку в масштабе 1:1 до того, как начнется монтаж облицовки. В этом сценарии инженер не просто смотрит на чертеж фасада, а видит проектное положение панелей, швов, узлов примыкания и элементов подсистемы непосредственно на фактическом контуре здания.

После пространственной привязки BIM-модель фасада совмещается с реальным объектом. Инженер может пройти вдоль участка, посмотреть, как проектная раскладка ложится на фактические проёмы, где проходят вертикальные и горизонтальные швы, совпадают ли элементы с углами и отметками, не возникает ли конфликтов в местах примыканий.

Такой процесс особенно полезен до запуска серийного монтажа. На небольшом контрольном участке можно проверить, корректно ли выбрана стартовая точка, не требуется ли смещение сетки, где возникают расхождения и какие узлы нужно уточнить до поставки или установки элементов. В результате фасадная раскладка проверяется не как абстрактная схема, а как будущая геометрия на конкретном объекте.

Практический сценарий проверки фасада

Работа может начинаться после завершения основных монолитных работ и перед стартом монтажа облицовки. В модель заранее выводится нужный участок фасада: например, секция, угол здания, зона входной группы, участок с витражами или фрагмент фасада с переходом материалов. На площадке инженер открывает модель, выполняет привязку и накладывает проектную раскладку на фактический контур.

Дальше проверяется логика посадки. Если проектная панель должна начинаться от конкретной оси или угла, инженер видит её положение в реальном масштабе. Если шов должен совпадать с границей оконного блока, это можно проверить визуально до начала монтажа. Если узел примыкания к парапету или цоколю требует определенного зазора, его можно сопоставить с фактической геометрией.

Важный эффект заключается в том, что проверка становится понятной не только проектировщику, но и монтажнику. Вместо обсуждения по чертежу все участники смотрят на один и тот же участок фасада с наложенной проектной геометрией. Это снижает риск неверного старта раскладки, который затем приходится исправлять за счет подрезок, переделки подсистемы или изменения внешнего вида фасада.

Как это работает в GIP VISION

Для фасадной проверки в GIP VISION удобно загружать отдельный IFC-фрагмент нужной секции или узла. Размещение по углу или плоскости и регулировка прозрачности помогают сопоставить раскладку с проёмами и границами фасада, а ответственные отметки и допуски подтверждаются геодезией.

Для фасадной проверки это означает, что можно подготовить не всю модель здания, а отдельный фасадный фрагмент, удобный для полевого контроля. После привязки модель отображается в реальном масштабе, а инженер получает возможность сопоставить проектную раскладку с фактическим контуром. Если требуется уточнить расстояние или зазор, используется измерительный инструмент. Если нужно видеть одновременно реальный фасад и проектные элементы, применяется прозрачность отображения.

GIP VISION в этом процессе не заменяет геодезическую съемку и не отменяет проектные допуски. Его задача другая: дать участникам строительства быстрый визуальный контур проверки, чтобы до начала облицовки увидеть, как проектная фасадная система встанет на фактическое здание. Это особенно важно на участках, где ошибка раскладки становится дорогостоящей только после начала серийного монтажа.

Вывод

Проверка фасадных панелей и узлов примыкания до начала облицовки позволяет выявить проблемы на стадии, когда они еще управляемы. Ошибки стартовой привязки, несовпадение швов, конфликт с проёмами, нарушение логики примыканий и отклонения фактической геометрии лучше обнаруживать до установки первых элементов, а не после формирования фасадной плоскости.

Дополненная реальность переводит эту проверку из чертежной логики в пространственную. Проектная раскладка отображается на объекте в масштабе 1:1, инженер видит, как будущий фасад соотносится с фактом, и может заранее определить зоны риска. В таком сценарии GIP VISION используется как прикладной инструмент подготовки фасадных работ: не для демонстрации красивой модели, а для проверки того, как проектная геометрия действительно встанет на строительный объект.
