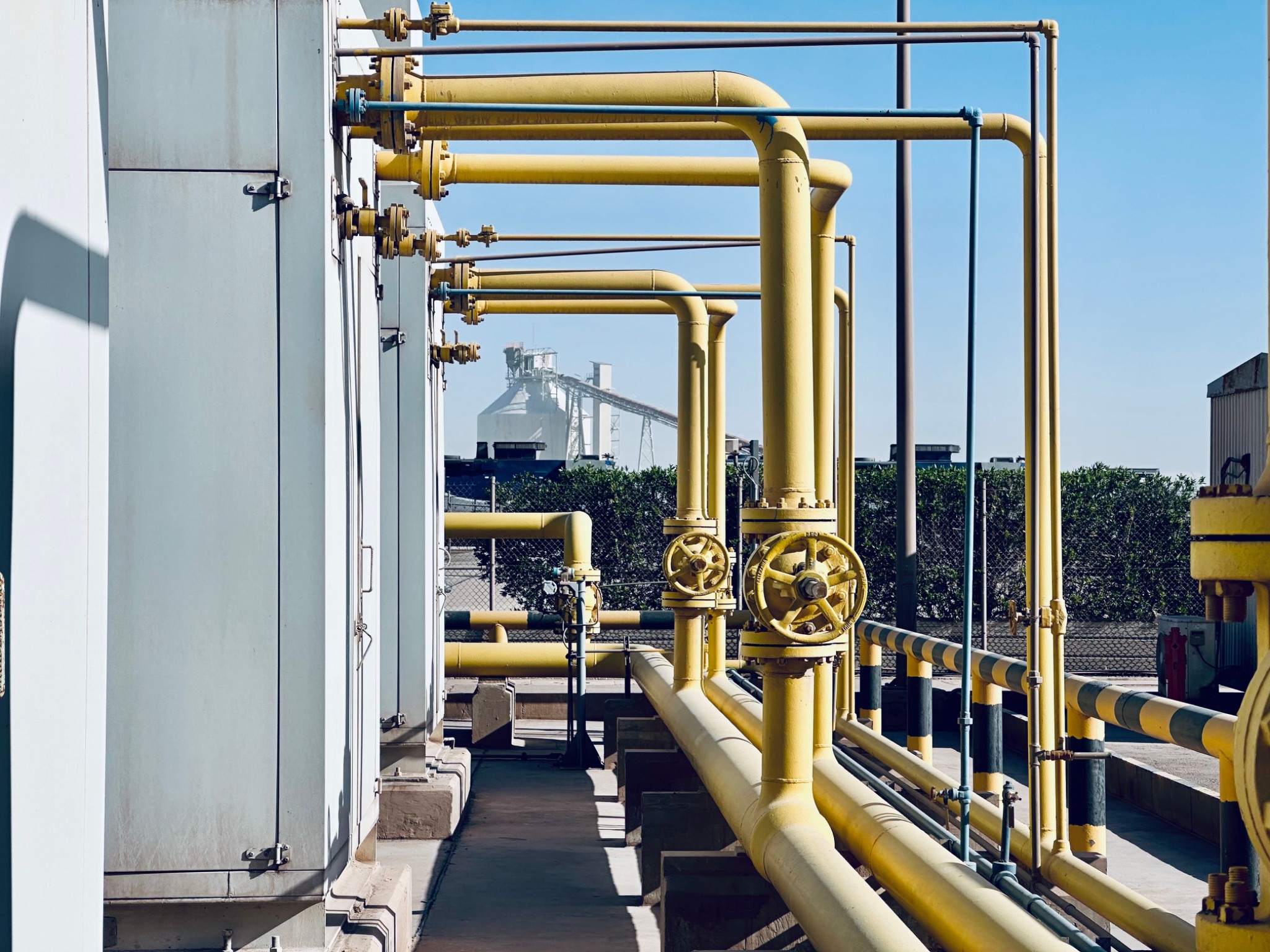

Технологические трубопроводы на промышленных объектах относятся к тем инженерным системам, где монтажная ошибка редко ограничивается одним участком трассы. Если трубопровод смещен, имеет неверную отметку, не выдерживает проектный уклон или проходит вне предусмотренного коридора обслуживания, это влияет не только на монтаж, но и на дальнейшую эксплуатацию, доступ к арматуре, работу оборудования, безопасность персонала и возможность проведения пусконаладочных мероприятий.
Перед пусконаладкой объект уже находится в стадии высокой насыщенности: оборудование установлено, основные сети смонтированы, доступ к отдельным участкам усложнен, а любые изменения требуют согласования с несколькими участниками. Поэтому проверка трассировки ТХ на этой стадии должна быть не формальной сверкой по исполнительной документации, а пространственным сопоставлением проектного решения с фактическим положением трубопроводов на площадке.
Почему трассировка ТХ требует проверки до пусконаладки
В технологических системах важно не только то, что трубопровод смонтирован по заданному маршруту. Критичны отметки, уклоны, радиусы обходов, положение опор, доступность фланцевых соединений, задвижек, приборов КИПиА, узлов подключения к оборудованию и зон обслуживания. Даже если трасса в целом проходит в нужном направлении, локальное смещение может создать проблему при запуске системы.
На промышленных объектах технологические трубопроводы обычно проходят в плотной связке с оборудованием, металлоконструкциями, площадками обслуживания, кабельными трассами, вентиляцией, пожарными системами и строительными конструкциями. Ошибка в одной зоне может проявиться не сразу, а на следующем этапе: при установке обвязки, подключении агрегата, гидравлических испытаниях, наладке автоматики или организации доступа для эксплуатации.
Особенно чувствительны участки, где трубопровод должен быть расположен относительно конкретного оборудования. Если патрубок, фланец, запорная арматура или компенсатор смещены даже незначительно, это может привести к напряжениям в обвязке, необходимости подгонки по месту, изменению опорной схемы или невозможности нормального обслуживания узла. Поэтому проверка трассировки перед пусконаладкой должна выявлять не только очевидные коллизии, но и пространственные отклонения, которые повлияют на эксплуатационный режим.
Что происходит в текущем процессе без AR
Без дополненной реальности проверка трассировки обычно строится на чертежах, изометрических схемах, исполнительной документации, обходах и выборочных измерениях. Инженер сравнивает фактическую трассу с проектом, но делает это через набор разрозненных источников: планы, разрезы, спецификации, отметки, фотографии, замечания подрядчиков и данные авторского надзора.
В насыщенной промышленной среде такая проверка становится трудоемкой. Нужно понять, какой именно участок трубопровода находится перед инженером, к какому оборудованию он относится, какие отметки и уклоны должны быть выдержаны, где расположены проектные опоры, не изменилось ли положение соседних систем и не возникли ли неучтенные обходы. Чем больше подрядчиков работало в зоне, тем выше вероятность, что фактическая трассировка будет отличаться от проектной не в одном месте, а цепочкой локальных отклонений.
Проблема усугубляется тем, что перед пусконаладкой у команды обычно уже нет запаса времени на длинные циклы уточнений. Если отклонение выявляется поздно, оно превращается в срочный вопрос: можно ли запускать систему в текущем виде, требуется ли переделка, кто согласовывает изменение, как это повлияет на график и смежные работы. В такой ситуации недостаточно просто обнаружить проблему — нужно быстро показать, где именно она находится и как соотносится с проектным решением.
Как меняется процесс при использовании AR
Дополненная реальность позволяет перенести проектную модель технологических трубопроводов непосредственно в производственное пространство и проверить трассировку в масштабе 1:1. Вместо того чтобы сравнивать фактическую трассу с изометрией или планом, инженер видит проектное положение трубопровода поверх реальной сцены.
После пространственной привязки модель отображает, где должен проходить трубопровод, на какой отметке находятся участки трассы, как должны располагаться узлы подключения, арматура, опоры и элементы обслуживания. Если фактический трубопровод ушел от проектного положения, это видно сразу. При необходимости инженер может дополнительно измерить отклонение, уточнить зазор, проверить положение узла относительно оборудования или соседних конструкций.
Такой подход особенно важен для зон с большим количеством пересечений. В AR можно увидеть не только саму трассу, но и её положение в контексте площадки: проходит ли она в проектном коридоре, не мешает ли доступу, не конфликтует ли с металлоконструкциями, площадками, кабельными трассами или другими инженерными системами. Проверка становится не последовательной расшифровкой документации, а прямым пространственным сопоставлением.
Практический сценарий проверки перед пусконаладкой
На практике работа начинается с подготовки фрагмента IFC-модели, соответствующего конкретной технологической зоне: насосной, компрессорной, тепловому пункту, производственному участку, блоку оборудования или трубопроводной эстакаде. Важно выводить в AR не всю модель промышленного объекта, а тот участок, который действительно нужен для проверки, иначе инженер получает избыточную сцену и теряет фокус.
На площадке инженер открывает модель, выполняет привязку к объекту и проходит вдоль трассы. Сначала проверяется общая посадка проектной модели относительно фактического пространства. Затем оцениваются ключевые узлы: подключение к оборудованию, расположение запорной арматуры, проходы через конструкции, опоры, компенсаторы, участки с уклоном, фланцевые соединения и зоны обслуживания.
Если обнаруживается расхождение, его можно сразу рассматривать в контексте. Например, трубопровод смещен от проектной оси, но при этом сохраняет доступ к арматуре и не конфликтует с соседними системами. Или наоборот: визуально трасса выглядит приемлемо, но AR показывает, что проектный коридор обслуживания нарушен и после пуска доступ к узлу будет затруднен. Это позволяет разделять критичные отклонения и допустимые монтажные расхождения, которые не требуют срочной переделки.
Как это работает в GIP VISION
Для проверки технологических трубопроводов GIP VISION позволяет открыть отдельный IFC-фрагмент ТХ, отфильтровать нужную систему, посмотреть свойства элементов и настроить прозрачность и дальность видимости. Выявленное расхождение можно зафиксировать как замечание, но приложение не заменяет гидравлические испытания, исполнительную съёмку и пусконаладочные процедуры.
Для проверки технологических трубопроводов это означает, что инженер может открыть нужный фрагмент ТХ-модели, совместить его с реальным объектом и проверить трассу непосредственно перед пусконаладкой. Режим прозрачности помогает видеть одновременно проектную геометрию и фактический монтаж, а измерительные инструменты позволяют уточнить расстояния и отклонения в конкретных местах. Если модель подготовлена корректно, проверка становится понятной не только проектировщику, но и монтажной организации, технадзору и службе эксплуатации.
GIP VISION в этом процессе не заменяет гидравлические испытания, авторский надзор или исполнительную съемку. Его задача — дать полевой инструмент пространственного контроля, который позволяет увидеть отклонения до запуска системы и до того момента, когда исправление начнет влиять на сроки пусконаладки. В промышленном строительстве это особенно важно, потому что стоимость простоя оборудования и задержки запуска может быть существенно выше стоимости ранней проверки.
Вывод
Проверка трассировки технологических трубопроводов перед пусконаладкой должна учитывать не только факт монтажа, но и пространственное соответствие проектной модели. Уклоны, отметки, положение арматуры, узлы подключения, зоны обслуживания и пересечения со смежными системами формируют единую эксплуатационную логику, которую трудно оценить только по чертежам и выборочным измерениям.
Дополненная реальность позволяет выполнить такую проверку непосредственно на промышленном объекте. Проектная IFC-модель накладывается на фактическое пространство в масштабе 1:1, инженер видит отклонения и может заранее определить, какие участки требуют уточнения до пусконаладки. В этом сценарии GIP VISION используется как инструмент раннего технического контроля, который помогает перенести проектную трассировку из документации в реальное производственное пространство.
