GIP VISION | BIM в реальном пространстве стройплощадки | 07.08.2026
Практический кейс на объекте клиента
Дверь была в BIM — но не появилась на объекте
GIP VISION выявил отсутствующий проём, из-за которого сквозной проход между подвальными секциями оказался заблокирован.
Предварительный эффект одного замечания: 470–800 тыс. ₽ предотвращённых затрат и 2–4 недели строительного графика.
01 Что обнаружили

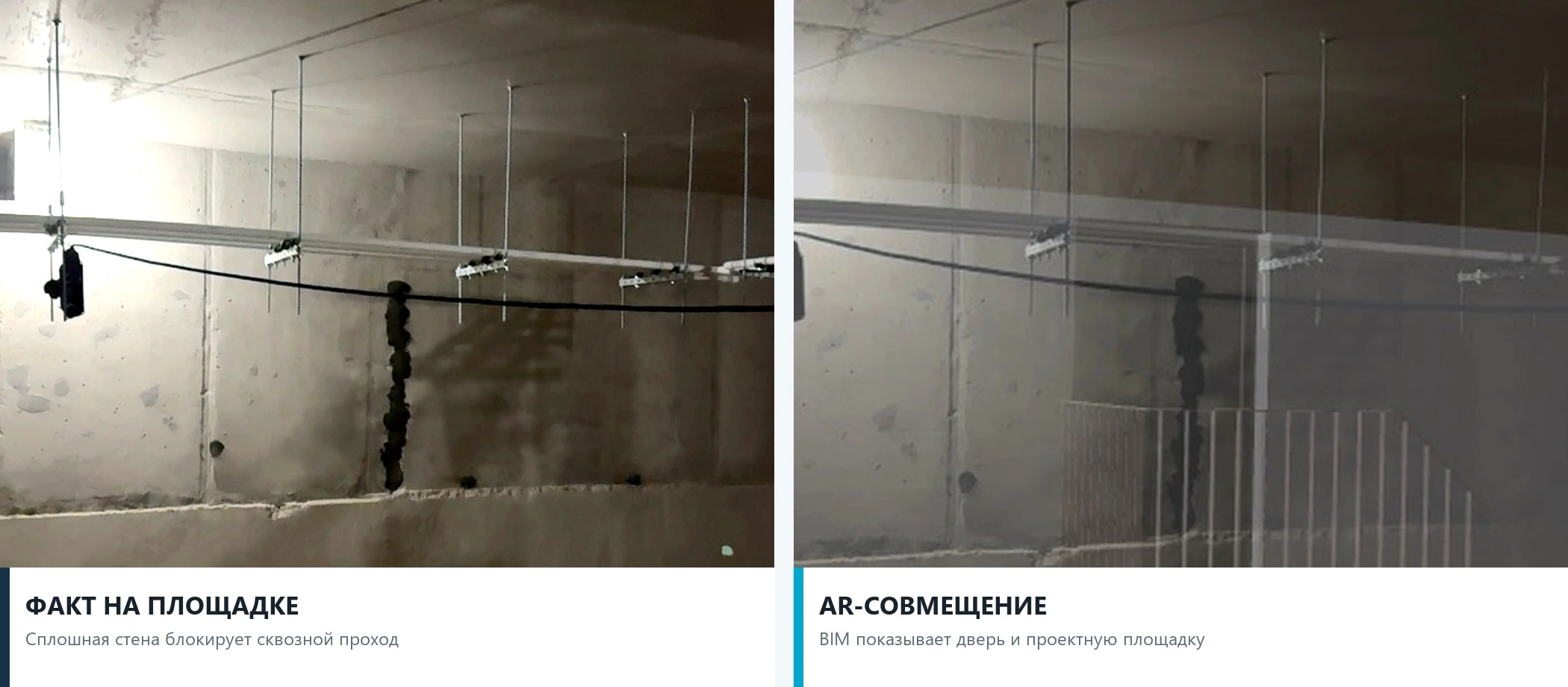

Проект предусматривал дверь. Фактически выполнена сплошная стена
В BIM-модели предусмотрены дверной проём и связь между подвальными секциями. На объекте дверь отсутствует, поэтому предусмотренный сквозной проход оказался заблокирован.
Прикладной эффект: приложение показало не просто геометрическое отклонение, а потерю предусмотренной проектом функциональной связи между секциями.
02 Как сработала технология
AR сделала невидимое проектное решение видимым на площадке
Пространственно привязанная BIM-модель была показана через камеру устройства. Специалист увидел проектную дверь непосредственно на фактической сплошной стене. Это визуальная инженерная проверка, а не автоматическое распознавание дефекта ИИ.
Рабочая гипотеза причины: BIM и выданные в производство чертежи были рассинхронизированы либо работы выполнялись по неактуальной редакции документации.
03 Экономика одного замечания
После завершения работ исправление могло превысить 1 млн ₽
| Показатель | На текущей стадии | После завершения работ | Эффект |
|---|---|---|---|
| Стоимость | 280–700 тыс. ₽ | 750 тыс.–1,5 млн ₽ | −470–800 тыс. ₽ |
| Срок | 8–18 рабочих дней | 20–40 рабочих дней | −2–4 недели |
| Состав работ | Обследование, алмазная резка, усиление, дверь, локальное восстановление | Те же работы + демонтаж отделки, перенос сетей и повторная приёмка | Меньше операций |
| Влияние | Локальная корректировка | Вмешательство в завершённые системы и критический путь | Ниже риск срыва |
Оценочная стоимость исправления
тыс. ₽, диапазон прямых затрат
Оценка предполагает проём около 0,9 × 2,1 м в железобетонной стене толщиной 180–250 мм с возможным металлическим усилением.
Поздний сценарий добавляет защиту готовых поверхностей, перенос инженерных сетей, ограниченный доступ, восстановление отделки и повторную координацию подрядчиков.
04 Прикладной и бизнес-эффект
GIP VISION остановил рост стоимости ошибки
- 470–800 тыс. ₽
- потенциально предотвращённые затраты
- 2–4 недели
- сохранённый резерв графика
- 55–70%
- снижение бюджета переделки
на одном выявленном расхождении
до завершения отделки и инженерных систем
по сравнению с поздним обнаружением
- 1
Проект
В BIM есть дверь и сквозной проход
- 2
Факт
На объекте выполнена сплошная стена
- 3
AR-проверка
Расхождение видно в реальном пространстве
- 4
Раннее решение
Переделка до отделки, сдачи и ввода систем
Что получает заказчик
- Функциональность: сквозной проход между подвальными секциями восстанавливается до сдачи помещения.
- P&L-эффект: не оплачивается повторный демонтаж отделки, сетей и уже принятых работ.
- Сроки: локальная корректировка не превращается в отдельный цикл согласований и повторной приёмки.
- Управление: AR, BIM и Split дают единую доказательную базу для офиса, подрядчика и строительного контроля.
GIP VISION выявил не только отсутствующую дверь, но и разрыв между цифровым проектом и тем, как решение было реализовано на площадке.
